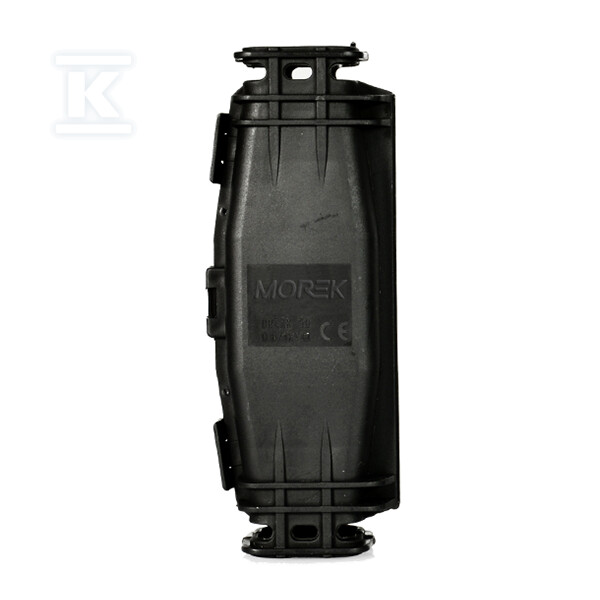

Luva de gel reutilizável BREAK50, 1x10‑120mm2 / 4x1,5‑10mm2 165x62x36mm IP68 MBG0050A24

Mufa de gel reutilizável BREAK50 para instalações de baixa tensão 1 kV

A mufa de gel reutilizável BREAK50 foi projetada para instalações de baixa tensão até 1 kV. A construção da carcaça de duas partes em polipropileno e o preenchimento de gel garantem estanqueidade e isolamento elétrico de longa duração.

Construção e materiais que garantem proteção máxima

A carcaça de duas partes da mufa é fabricada em polipropileno resistente com um sistema de estanqueidade patenteado. As nervuras longitudinais funcionam como um reservatório para o gel isolante de alta densidade, que elimina o risco de vazamento e da entrada de água no interior da conexão. As paredes pré-rebaixadas permitem o fluxo fácil do gel, garantindo estanqueidade total mesmo em configurações complexas de cabos.

A construção inclui dois orifícios de montagem para a fixação de abraçadeiras de cabos, que limitam eficazmente o deslocamento dos condutores e estabilizam toda a conexão. O separador de fases, composto por duas placas com trava de bloqueio, garante o isolamento correto entre as fases, o que é crucial para a segurança da instalação elétrica.

Parâmetros técnicos e faixas de operação

A mufa suporta uma ampla gama de seções de condutores: passagem de 10 a 120 mm² (condutor único) e derivação de 10 a 70 mm². A construção permite realizar conexões monopolares, bipolares, tripolares e quadripolares, permitindo configurações de instalação flexíveis.

O dispositivo opera em uma faixa de temperatura de -20°C a +90°C, mantendo a funcionalidade total mesmo em condições ambientais extremas. O grau de proteção IP68 garante resistência à imersão contínua em água e à entrada de poeira, permitindo o uso seguro sob o solo ou em locais com alta umidade.

O corpo de duas partes que pode ser aberto permite o uso repetido da mufa - ela pode ser aberta sem comprometer a integridade da conexão interna, o que é particularmente valioso durante trabalhos de manutenção ou modernização da instalação.

Vantagens práticas e facilidade de montagem

O conjunto contém todos os elementos necessários para uma montagem profissional: a mufa de gel, um conjunto de abraçadeiras de cabos e o separador de condutores. A ausência de data de validade do gel garante o armazenamento a longo prazo sem perda de parâmetros técnicos - o produto permanece pronto para uso por tempo ilimitado.

O sistema de abertura patenteado requer o uso de ferramentas em conformidade com a norma CEI 64-8, o que aumenta ainda mais o nível de segurança da instalação através do controle de acesso aos elementos sob tensão. Os entalhes que eliminam o deslocamento dos condutores e a construção robusta da carcaça garantem alta resistência mecânica a choques e vibrações.

A mufa pode ser aplicada tanto em condutores de núcleo único (condutor maciço) quanto em condutores multifilares (condutor flexível) sem a necessidade de selecionar acessórios adicionais especializados.

Conformidade normativa e certificações

O produto atende aos requisitos dos mais altos padrões europeus: normas EN 50393 para instalações de baixa tensão 0,6/1 kV, EN 60529 que define os graus de proteção IP e EN 60695-2-11 relativa à resistência ao fogo. A conformidade total com a diretiva RoHS 2011/65/EC confirma a origem ecológica dos materiais e a ausência de substâncias prejudiciais ao meio ambiente natural.

Graças a estas certificações, a mufa pode ser utilizada em todos os tipos de instalações elétricas que exigem os mais altos padrões de segurança.
