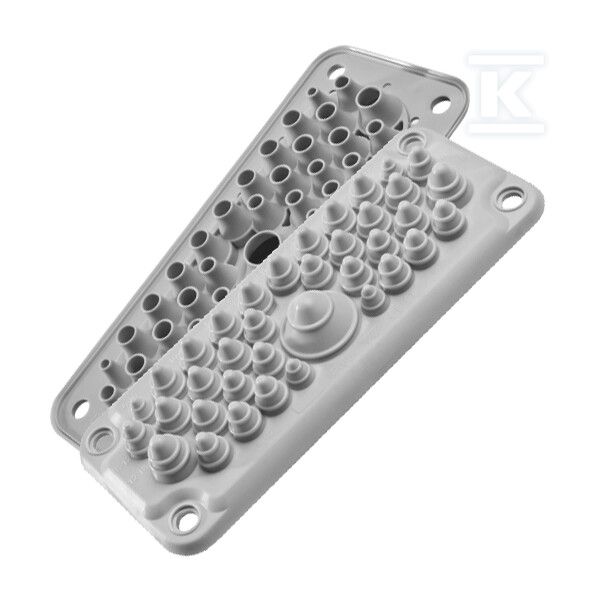

Passagem multi-orifício MC35/37 IP67 RAL 7035 cor cinza (com conjunto de pinos) MBA1C37G11

Passagem de cabos multi-orifícios para instalações exigentes

A passagem multi-orifícios MC35/37 IP67 permite a condução e vedação de 37 fios simultaneamente num único ponto de instalação. Graças ao seu design de membrana, permite a passagem rápida e segura de cabos através de caixas de distribuição e painéis de controlo.

Construção e materiais

O corpo da passagem é fabricado em elastómero termoplástico (TPE) de alta qualidade, que proporciona excelente flexibilidade mantendo a durabilidade operacional. O material é livre de halogéneos e silicone, tornando-o seguro para o ambiente e para a saúde dos utilizadores. A moldura da base foi reforçada com aço galvanizado, garantindo a estabilidade da montagem mesmo em condições operacionais difíceis.

O design do tipo membrana permite a criação de orifícios com diferentes diâmetros diretamente no material através de uma ferramenta simples. As passagens são montadas utilizando parafusos através de orifícios Ø9,5mm.

Sistema multi-orifícios e configuração

A passagem oferece 37 orifícios de ligação precisamente planeados na seguinte configuração:

• 4 orifícios para fios com diâmetro de 6-10mm
• 14 orifícios para fios com diâmetro de 8-12mm
• 16 orifícios para fios com diâmetro de 10-14mm
• 2 orifícios para fios com diâmetro de 12-18mm
• 1 orifício para fio com diâmetro de 17-32mm

Esta distribuição permite a condução de diversos tipos de cabos simultaneamente — desde fios de sinal finos até cabos de alimentação grossos — mantendo uma densidade de disposição ideal.

Proteção IP67 e vedação dupla

O grau de proteção IP67 garante total estanqueidade ao pó e resistência à imersão temporária em água. Uma vantagem especial é a manutenção desta classe de proteção mesmo com uma curvatura significativa dos cabos — uma situação típica na prática de instalação, onde os cabos nem sempre são conduzidos de forma perfeitamente reta.

O sistema de vedação dupla garante o grau de proteção IP66/IP67 mesmo com cabos dobrados.

Parâmetros de funcionamento e compatibilidade

O dispositivo funciona de forma fiável numa ampla gama de temperaturas, de -40°C a +100°C, permitindo a utilização tanto em câmaras frigoríficas como em altas temperaturas de processo. A classe de inflamabilidade UL94 V0 garante a segurança de utilização do material.

A montagem é efetuada através de parafusos por orifícios Ø9,5mm em cortes padrão FL21 (abertura em C). As dimensões totais são: largura 222mm, comprimento 92mm, altura de montagem 43mm.

Aplicações práticas

A coloração cinzenta RAL7035 proporciona um aspeto estético à instalação, tanto no interior como no exterior de edifícios. A passagem é adequada para uso interior e exterior, independentemente das condições meteorológicas.
