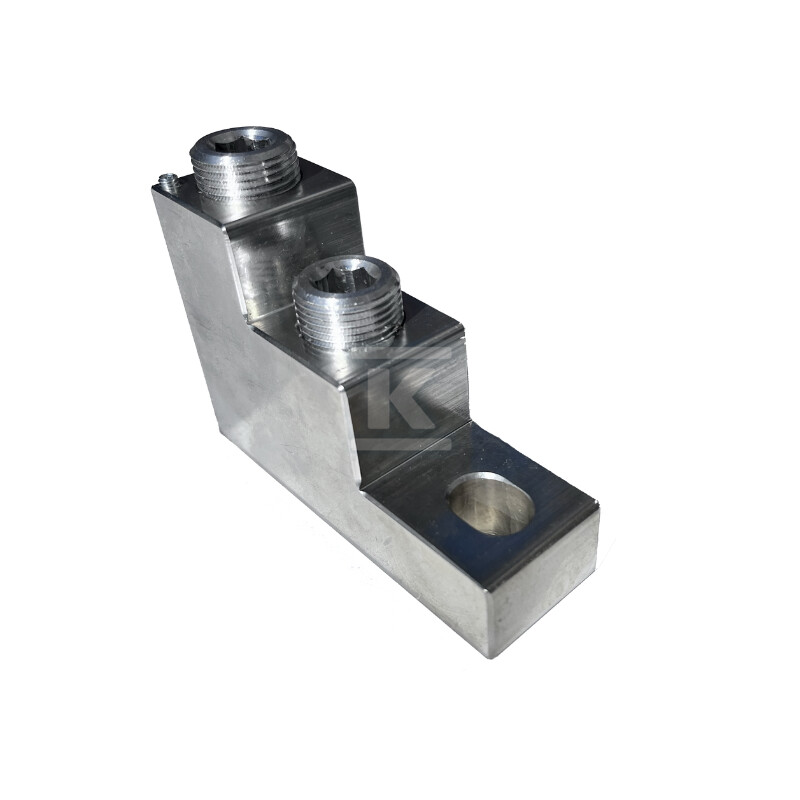

Terminal de compressão universal OTH300-2 com um furo de montagem 2xAl/Cu 70-300 mm² 800A, 1000V MAC2300A14

Solução universal para conexões Al/Cu

O terminal de equipamento universal OTH300-2 é um componente profissional de instalação elétrica que permite a conexão direta de condutores de cobre e alumínio a equipamentos de distribuição. Graças à sua construção compacta e econômica, este modelo é utilizado em aplicações industriais com alta capacidade de corrente.

Parâmetros de operação e capacidades técnicas

O modelo OTH300-2 opera com tensão nominal de 1000V e corrente nominal de 800A, tornando-o adequado para instalações industriais e energéticas exigentes. A construção permite a conexão de condutores com seções transversais de 70-300 mm² em diversas configurações - tanto condutores flexíveis sem terminais de manga (70-300 mm²), quanto condutores flexíveis com terminais de manga (70-240 mm²), bem como condutores multifilares (70-300 mm²).

Sistema de conexões elétricas

O terminal está equipado com dois tipos de conexão: parafusada e por pino, garantindo versatilidade de montagem e flexibilidade na escolha do método de ligação. Cada polo contém dois terminais, permitindo a conexão de dois ou mais condutores em paralelo a um único ponto de ligação.

Construção e montagem

A instalação é realizada por meio de montagem direta através de um único furo de montagem, simplificando o processo de instalação e reduzindo o tempo de montagem. A construção compacta do produto permite sua aplicação em espaços limitados, mantendo ao mesmo tempo a total funcionalidade técnica.

Aplicações práticas

A solução é utilizada na modernização de instalações elétricas existentes e em projetos que exigem seleção flexível de tipos de condutores. É empregada tanto em novas instalações quanto na expansão de sistemas de distribuição, onde é necessário garantir uma conexão confiável entre diferentes tipos de condutores.
