Disjuntor INV100 100A 3P 31160

Interruptor isolador – desligamento confiável da alimentação

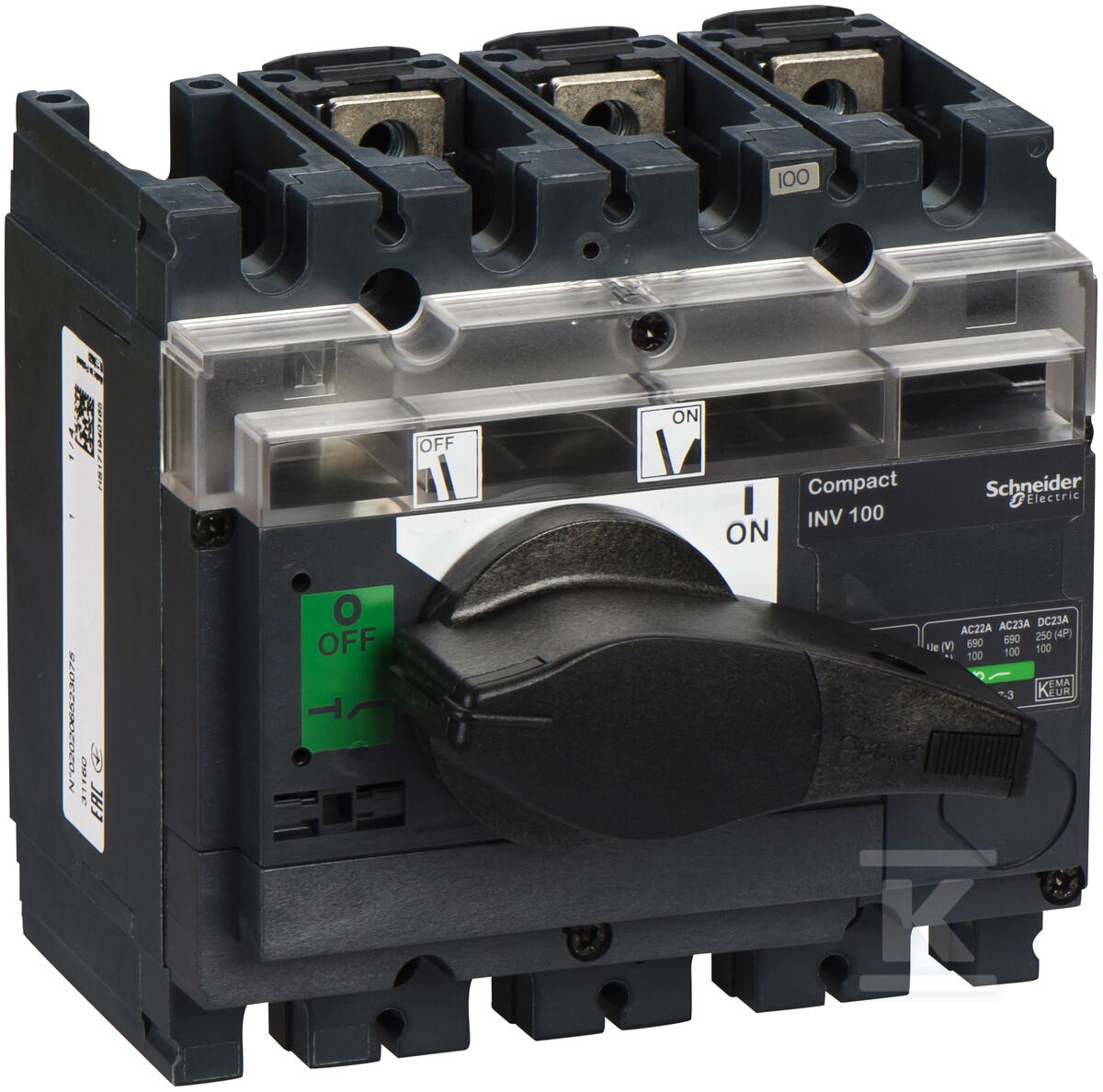

Este interruptor isolador trifásico INV100, com corrente nominal de 100 A, é uma solução robusta para desligamento seguro de circuitos elétricos. Desenvolvido pela Schneider Electric, oferece isolamento eficaz e proteção da instalação em diversas aplicações – desde residenciais até industriais. Sua construção resistente e alta qualidade de fabricação garantem funcionamento duradouro e sem falhas.

Funcionalidade e aplicações

O interruptor INV100 é projetado para montagem em trilho DIN, placa ou quadros de distribuição. Graças à sua versatilidade de instalação, é adequado tanto para novas instalações quanto para modernizações de sistemas existentes. Seu principal objetivo é garantir o desligamento seguro do circuito para realização de trabalhos de manutenção, reparo ou emergenciais. Pode também ser utilizado como interruptor principal ou de manutenção. Equipado com alavanca rotativa longa e elemento de comando preto, permite operação cômoda e intuitiva.

Características e benefícios principais

• Alta capacidade de interrupção de curto-circuito: Corrente condicional de curto-circuito nominal de 36 kA garante proteção eficaz contra sobrecargas e curtos-circuitos.
• Ampla faixa de tensões: Operação em circuitos até 690 V AC torna-o uma solução universal para diversas instalações.
• Construção robusta: Dispositivo fixo, fabricado com materiais de alta qualidade, assegura durabilidade e confiabilidade.
• Segurança de uso: Grau de proteção IP40, que protege contra contato acidental e entrada de corpos sólidos maiores que 1 mm.
• Mecanismo de travamento: Garante segurança adicional ao impedir a reenergização acidental do interruptor após desligamento.
• Versatilidade de montagem: Possibilidade de montagem em placa, em quadro de 4 furos ou frontalmente centralmente aumenta a flexibilidade da instalação.
• Potência nominal de operação: 45 kW para AC-23 a 400 V, permitindo o controle de equipamentos de alta potência.
• Dois contatos auxiliares comutáveis: Permitem integração com sistemas de controle e sinalização do estado do interruptor.

Dados técnicos resumidos

• Corrente nominal contínua (Iu): 100 A
• Tensão nominal de operação: 690…690 V AC
• Número de polos: 3
• Capacidade de interrupção de curto-circuito (Iq): 36 kA
• Largura: 140 mm
• Altura: 136 mm
• Profundidade: 96 mm
• Potência nominal de operação para AC-23, 400 V: 45 kW

O interruptor INV100 é um investimento em segurança e confiabilidade para sua instalação elétrica. Sua construção robusta, altos parâmetros técnicos e versatilidade de instalação tornam-no a escolha ideal tanto para instaladores profissionais quanto para usuários finais exigentes.
