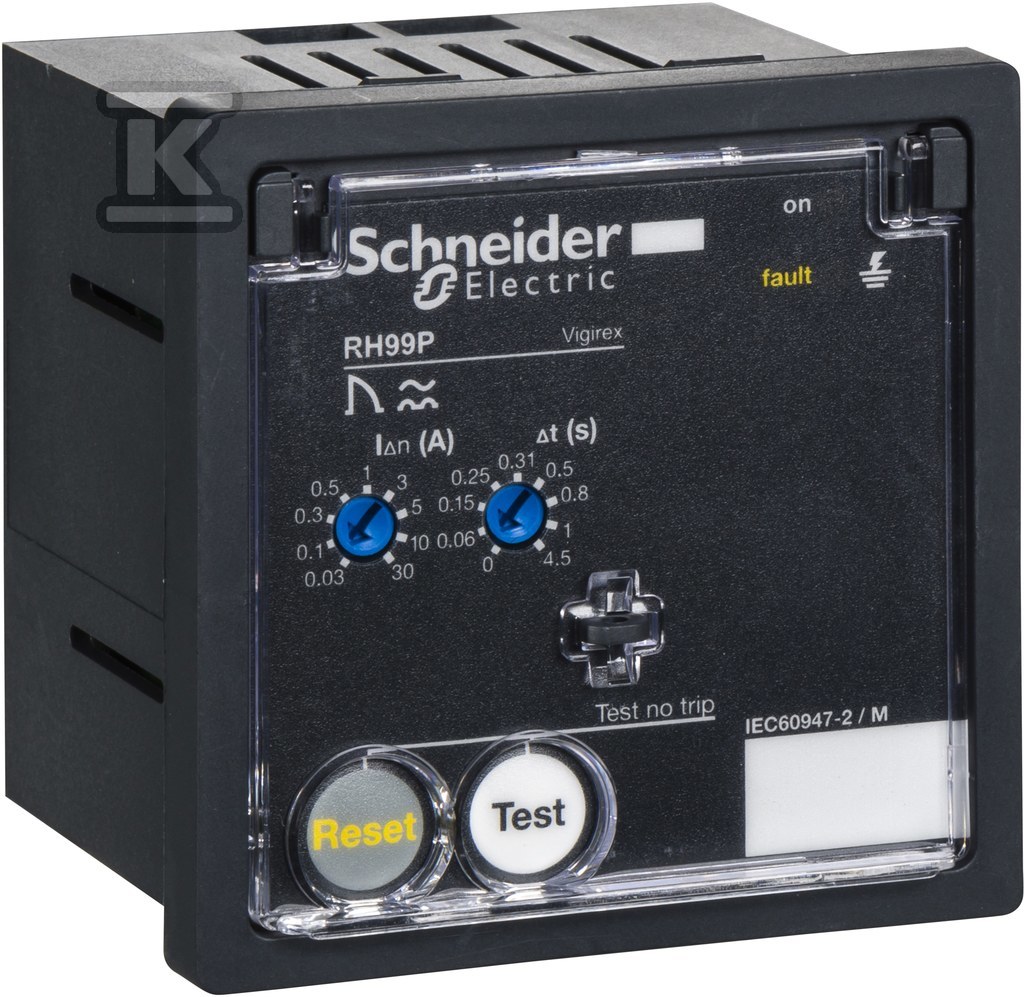

Relé diferencial RH99P com reset automático 0.03-30A 56290

Relé diferencial RH99P é um dispositivo confiável usado para proteger contra correntes de fuga e curtos-circuitos à terra em circuitos elétricos. Encontra aplicação tanto em instalações mistas quanto na proteção de equipamentos elétricos contra danos causados por correntes diferenciais. Sua construção baseada em terminais de pressão garante uma montagem conveniente e rápida, e a possibilidade de ajustar a corrente de ajuste permite uma adaptação precisa às necessidades específicas da instalação.

Características e aplicação

O relé RH99P é caracterizado por uma ampla faixa de ajuste da corrente diferencial, de 0,03 mA a 30 A, o que permite sua utilização em diversas aplicações. Isso o torna uma solução universal tanto para instaladores quanto para usuários finais. O dispositivo é alimentado por tensão AC/DC na faixa de 12-48V, o que garante flexibilidade na escolha da fonte de alimentação. O reset automático após a atuação facilita a operação e minimiza o tempo de inatividade da instalação. Este relé funciona particularmente bem em sistemas que exigem alta sensibilidade e resposta rápida a mudanças de corrente.

Vantagens e benefícios

• Versatilidade: Possibilidade de aplicação em circuitos mistos graças à ampla faixa de ajuste da corrente diferencial (0,03 mA – 30 A).
• Flexibilidade de alimentação: Suporte a tensão AC/DC (12-48 V) facilita a integração com diferentes sistemas de alimentação.
• Reset automático: Permite a rápida restauração da operação da instalação após a eliminação da causa da atuação.
• Dimensões compactas: Altura 72 mm, largura 72 mm e profundidade 78 mm permitem a montagem em espaços limitados.
• Montagem fácil: Terminais de pressão garantem uma conexão rápida e segura dos fios.
• Ampla faixa de frequência de operação: Opera de forma estável na faixa de frequência de 50-400 Hz.
• Conformidade com as normas: Garante operação segura e confiável de acordo com os padrões aplicáveis (informações sobre normas específicas devem ser verificadas na documentação técnica).

Construção e parâmetros

O relé RH99P possui um contato normalmente aberto e um contato normalmente fechado, o que permite sua integração com diferentes sistemas de controle e sinalização. A ausência de função de memória de erro significa que após o reset automático, o dispositivo está pronto para operar novamente sem a necessidade de reset manual. O dispositivo não possui terminais destacáveis, o que simplifica a montagem e garante uma conexão elétrica durável. A corrente nominal de comutação é de 8A, o que permite o acionamento seguro de dispositivos conectados.
