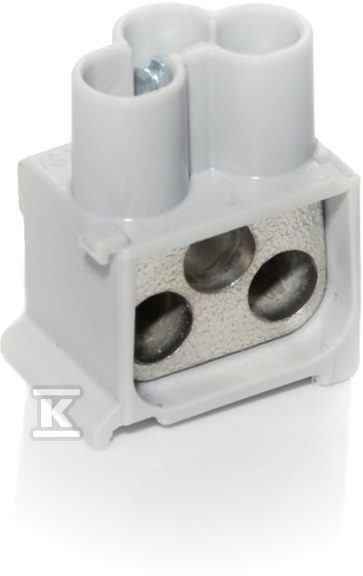

Conector de derivação AS/3x16SNS AS-3X16SNS

Solução para ramificação segura de circuitos em quadros de distribuição

Esta derivação isolada é um componente comprovado para a criação de conexões trifásicas em instalações elétricas, onde a confiabilidade e a segurança são fundamentais. O dispositivo permite a execução eficaz de uma derivação ou divisão de circuito para três condutores, tornando-o uma escolha ideal para a montagem de equipamentos modulares, como disjuntores ou contatos. Graças ao uso de cobre como material condutor e ao estanhamento da superfície, garante-se alta resistência à corrosão e estabilidade da conexão, mesmo em condições ambientais mais desafiadoras.

Aplicação e faixas de seção transversal dos condutores

A função principal deste componente é a conexão de condutores com diferentes seções transversais em um único ponto. O terminal suporta condutores principais e derivações feitos de cobre, eliminando o risco de incompatibilidade de materiais. Condutor com seção de 1.5 a 16 mm² (tipo fio) pode ser conectado diretamente, enquanto, no caso de condutores do tipo cabo flexível, recomenda-se o uso de terminais de manga, permitindo uma conexão segura até 10 mm². Tanto o canal para o condutor principal quanto os canais para as derivações são abertos unilateralmente, facilitando a montagem rápida e o controle de qualidade da conexão antes do aperto.

Condições de operação e construção mecânica

O componente foi projetado para operar em instalações com tensão até 690 V e corrente nominal de 63 A. O isolamento de todo o corpo proporciona um nível adicional de segurança para o instalador durante trabalhos de manutenção ou montagem. As dimensões do pino (5x4x12,3 mm) foram selecionadas para garantir resistência mecânica ideal da conexão, mantendo ao mesmo tempo dimensões compactas de todo o terminal.

Na prática, isso significa que este terminal será adequado tanto em pequenos quadros de distribuição residenciais quanto em maiores painéis de controle industriais, onde é necessário dividir um único circuito em várias linhas de alimentação menores, sem a necessidade de utilizar barras de derivação complexas. Sua construção minimiza o risco de afrouxamento da conexão devido a vibrações ou variações de temperatura.
