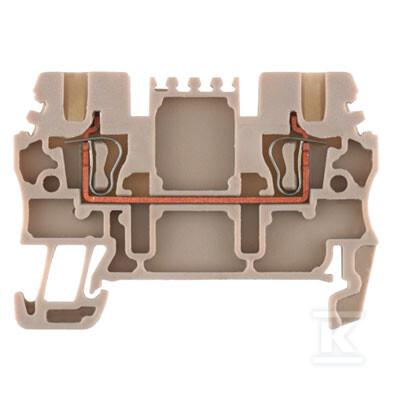

Bloco de terminal de passagem, conector de mola, Bege escuro, 1.5 mm², 17.5 A, 500 V, número de conexões: 2, ZDU 1.5 1775480000

Bloco de terminais de passagem profissional para aplicações exigentes

O bloco de terminais de passagem ZDU 1.5 é uma solução compacta para conexão e junção segura de condutores com contato elétrico permanentemente mantido. Fabricado com elementos de aço temperado que suportam sobrecargas elétricas, enquanto o cobre banhado a estanho garante condutividade elétrica ideal e estabilidade duradoura da conexão.

Construção e materiais para operação duradoura

O corpo isolante é feito de termoplástico de alta qualidade Wemid, que se caracteriza por excelente resistência mecânica e química, bem como classe de inflamabilidade UL94 V-0. A construção compacta com largura de 3,5 mm e altura de 51,5 mm (ou 37 mm com trilho DIN montado) permite alta densidade de montagem em quadros de distribuição.

O sistema de molas tipo tension clamp connection permite montagem rápida sem uso de ferramentas - basta inserir o condutor preparado até sentir a resistência da mola. A arquitetura de nível único garante manutenção estável do contato mesmo durante vibrações ou mudanças de temperatura.

Parâmetros elétricos e ambientais

O dispositivo opera com tensão nominal de 500 V AC/DC e corrente de 17,5 A, tornando-o adequado para a maioria das aplicações de automação industrial e instalações prediais. A faixa de temperatura de operação é de -50°C a +120°C, permitindo instalação tanto em câmaras frigoríficas quanto em ambientes industriais quentes.

Suporta condutores rígidos e flexíveis com seção transversal de 0,5-1,5 mm², incluindo pontas de terminal conforme normas DIN 46228/1 e DIN 46228/4. O comprimento de descasque padrão é de 10 mm, e a seção transversal máxima AWG é 16 AWG.

Certificações e segurança operacional

O bloco possui certificação completa para zonas explosivas conforme normas ATEX (certificado KEMA01ATEX2106U) e IECEx (IECEXULD05.0009U), o que confirma sua capacidade de uso em ambientes com classe de risco explosivo elevada de gases ou pós.

Além disso, atende aos requisitos das normas:

• CSA - certificado nº 200039-1152892 para o mercado norte-americano
• UL/cURus - certificado E60693 para instalações de fábrica e campo
• RoHS REACH - conformidade ambiental total

A montagem é feita em trilho DIN padrão TH-35 mm através do sistema snap-on sem necessidade de ferramentas ou elementos de fixação adicionais.

Descrição do produto Weidmüller ZDU 1.5 - nº de catálogo: 1775480000
