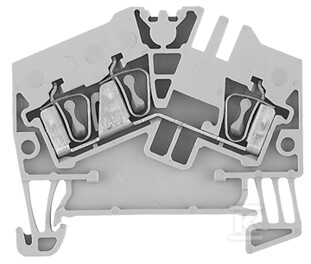

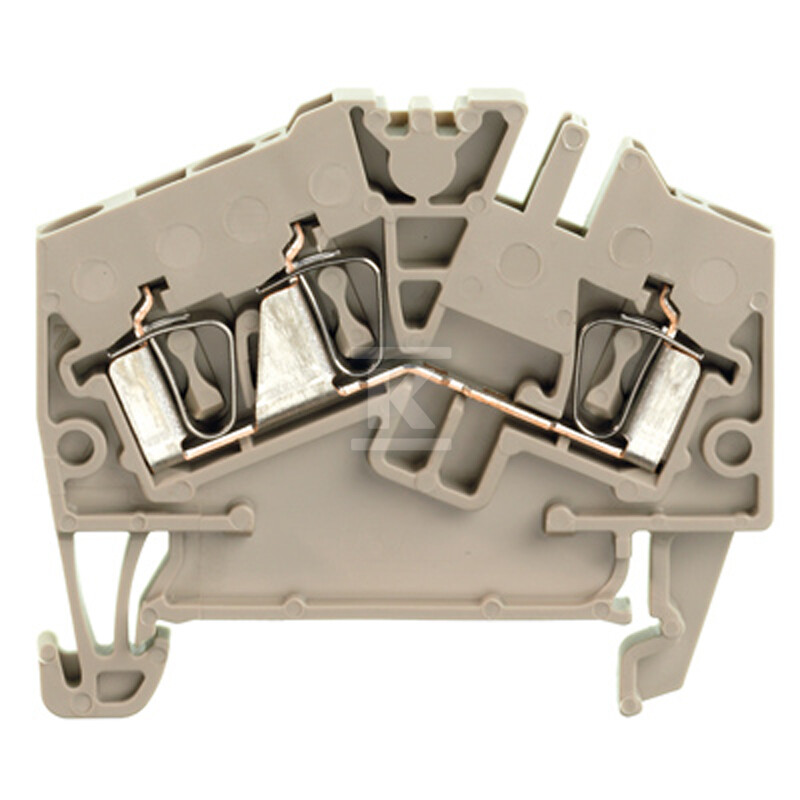

Bloco de terminal de passagem, conector de mola, Bege escuro, 2.5 mm², 24 A, 800 V, número de conexões: 3, ZDU 2.5-2/3AN 1706010000

Bloco de passagem profissional para instalações elétricas exigentes

O bloco de passagem ZDU 2.5-2/3AN é uma solução compacta para a conexão e junção segura de condutores em quadros de distribuição e armários de controlo. Graças à tecnologia de terminal de mola, garante uma ligação duradoura sem a necessidade de reaperto periódico, tornando-o a escolha ideal para instaladores que trabalham em locais de difícil acesso.

Parâmetros elétricos e âmbito de aplicação

O dispositivo opera com uma tensão nominal de 800V e uma corrente de 24A, permitindo a sua utilização na maioria das instalações industriais e de construção padrão. A faixa de temperatura de trabalho de -50°C a +120°C garante a fiabilidade tanto em câmaras frigoríficas como em ambientes industriais quentes.

Secções de condutores suportadas:

• Condutores flexíveis sem terminal de compressão/ilhós: 0,5-2,5 mm²
• Condutores rígidos: 0,5-2,5 mm²
• Condutores flexíveis com terminal de compressão/ilhós: 0,5-1,5 mm²
• Faixa AWG: AWG 26 a AWG 12

O bloco possui 3 conexões por nível, permitindo uma configuração flexível de ligações em paralelo ou ramificações.

Construção de materiais e segurança operacional

O corpo isolante é fabricado em plástico termoplástico Wemid, que se caracteriza pela classe de inflamabilidade UL94 V-0, garantindo o nível mais elevado de segurança contra incêndios dos elementos isolantes.

Os elementos condutores são fabricados em cobre estanhado, o que garante uma condutividade elétrica ideal e resistência à corrosão eletroquímica. Os elementos mecânicos são fabricados em aço temperado, que suporta sobrecargas mecânicas que ocorrem durante a montagem e exploração.

Montagem e compatibilidade de sistema

O bloco é montado num trilho DIN TH-35 mm padrão através de um sistema snap-on (encaixe), o que permite uma montagem rápida sem o uso de ferramentas. O design compacto com uma largura de apenas 5,1 mm permite um empacotamento denso em quadros de distribuição.

O dispositivo requer o uso de uma placa de extremidade (end plate) para manter a funcionalidade total do sistema e cumprir os requisitos normativos relativos à segurança das instalações elétricas.

Certificação internacional e áreas de aplicação

O bloco possui certificação internacional completa que confirma a sua utilização segura:

• Construção à prova de explosão ATEX/IECEx Ex e II
• Certificado UL para o mercado norte-americano
• Conformidade CSA para o Canadá
• Cumprimento das normas IEC60947-7-x para dispositivos de baixa tensão

Graças a estas certificações, o bloco pode ser utilizado não só em instalações de construção e industriais padrão, mas também em ambientes com classe de perigo de explosão elevada e em mercados internacionais que exigem homologações técnicas específicas.
