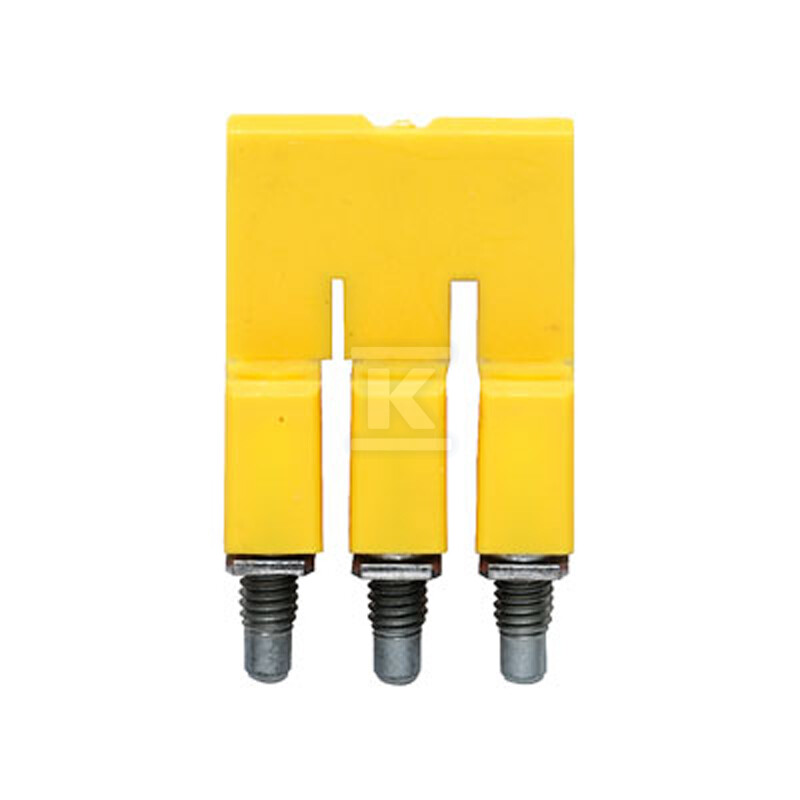

Conector de passagem (terminal), aparafusável, amarelo, 32 A, Número de polos: 3, Passo em mm: 5.10, Isolado: Sim, Largura: 7 mm, WQV 2.5/3 1053760000

Ponte transversal para distribuição de potencial em quadros elétricos

O conector de barra transversal WQV 2.5/3 permite a conexão elétrica de três terminais adjacentes em uma única série - serve para criar potenciais comuns (ex: N, PE ou qualquer fase) sem a necessidade de conduzir fios separados entre cada terminal. É montado diretamente na régua de terminais da série WDU através de aperto por parafuso.

Construção e material

Corpo fabricado em poliamida PA 66 - um material resistente a altas temperaturas de operação (até 130°C) e caracterizado pela classe de inflamabilidade UL 94 V-0. Este material garante a rigidez mecânica da estrutura mantendo uma massa reduzida - a ponte inteira pesa apenas 2,26 g. A cor amarela facilita a identificação da função na instalação final.

As dimensões geométricas são adaptadas às réguas de terminais padrão Weidmuller da série W:

• Largura 7 mm, profundidade 18 mm, altura 14,2 mm
• Passo (espaçamento) 5,1 mm
• Torque de aperto do parafuso de fixação 0,4-0,8 Nm

Parâmetros elétricos e segurança

A corrente nominal de 32 A permite a transmissão de grandes cargas através dos três polos simultaneamente - graças à grande área de contato, a conexão mantém uma baixa resistência de contato e minimiza as perdas térmicas.

A ponte é totalmente isolada e equipada com proteção contra toque (finger-safe), cumprindo os requisitos de segurança em instalações industriais e quadros elétricos.

Compatibilidade e condições de trabalho

Destinado ao uso com a família de terminais:

• WDU 1.5 ZZ / BLZ
• WDU 2.5 / WDU 2.5 F / WDU 2.5/1.5 ZR
• WDK 2.5 / WDK 2.5 V / WDK 2.5 DU-PE / WDK 2.5 F

Temperatura de armazenamento de -25°C a +55°C, temperatura de operação contínua de -60°C a +130°C - esta faixa abrange as condições típicas encontradas tanto em pavilhões industriais quanto em instalações externas.

O produto está em conformidade com a diretiva RoHS e possui o certificado EAC.

A embalagem coletiva contém 50 unidades.
