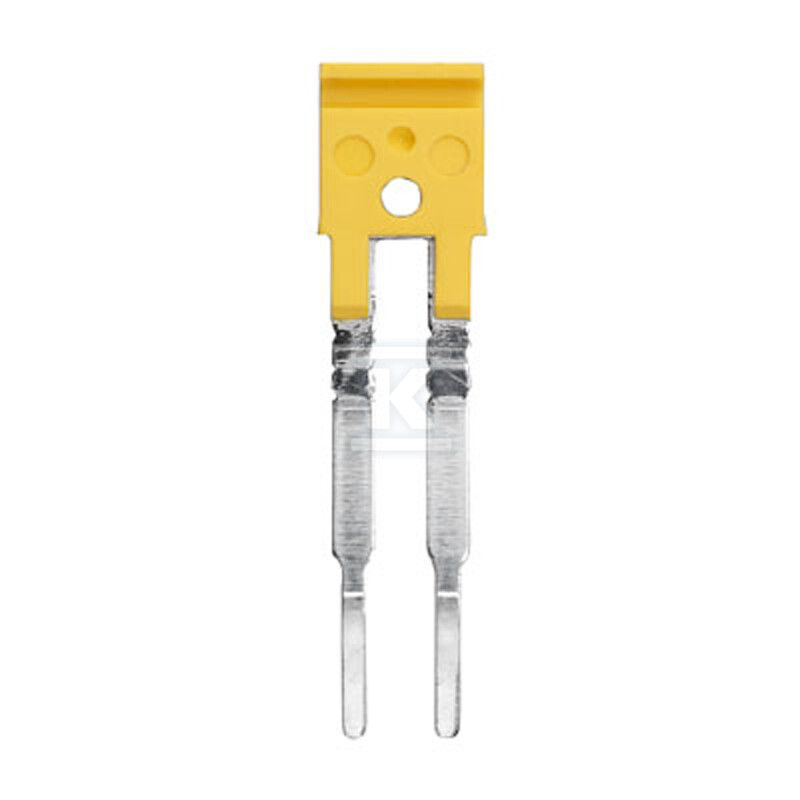

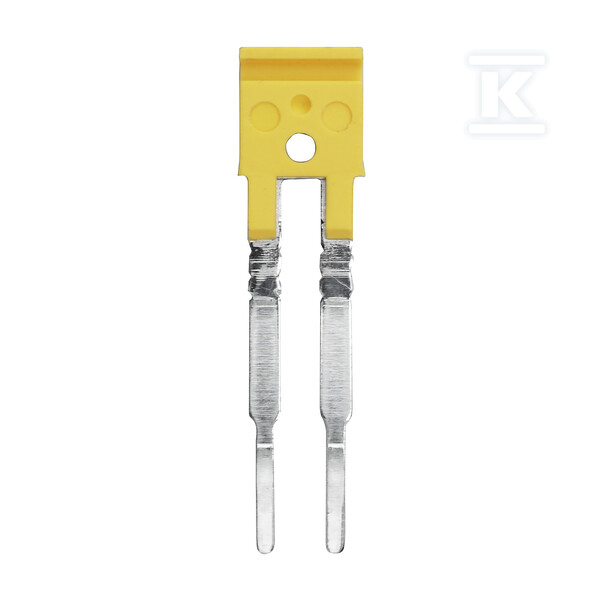

Conector de passagem (terminal), de encaixe, amarelo, 17.5 A, Número de polos: 2, Passo em mm: 3.50, Isolado: Sim, Largura: 2.8 mm, ZQV 1.5/2 1776120000

Conector de ponte ZQV 1.5/2 para blocos de terminais

O conector de ponte ZQV 1.5/2 é um acessório para blocos de terminais, utilizado para a passagem através dos blocos de terminais para distribuição de potencial ou transmissão de sinal. Utiliza a tecnologia de pressão por mola.

Construção e parâmetros elétricos

O dispositivo caracteriza-se por uma corrente nominal de 17.5A e uma tensão nominal de 320V. A construção do tipo plug-in permite a montagem direta nos blocos de terminais sem ferramentas adicionais, e o passo de 3.50mm garante a compatibilidade com sistemas modulares padrão.

A fabricação inclui dois polos em uma carcaça com largura de 2.8mm, feita de material Wemid. O elemento possui classe de inflamabilidade UL94 V-0, o que garante alta resistência ao fogo e estabilidade térmica.

Segurança e certificação

O conector cumpre os requisitos de segurança graças à sua construção à prova de explosão Ex-e e à proteção contra toque. O produto possui certificação RoHS e está livre de substâncias SVHC de acordo com o regulamento REACH.

Além disso, o dispositivo foi testado quanto à resistência a explosões (Explosion-tested version), o que amplia suas possibilidades de aplicação em zonas perigosas.

Condições de trabalho e limitações operacionais

O elemento opera em uma ampla faixa de temperaturas de -60°C a +130°C, mantendo a funcionalidade total mesmo em condições extremas. A temperatura de armazenamento é de +10°C a +40°C.

Uma limitação importante é a possibilidade de utilização de no máximo 60% dos elementos de contato por motivos de estabilidade e temperatura. Na configuração padrão, a tensão é de 320V, enquanto com o uso de pontes vazias, a tensão cai para 25V.

As dimensões do dispositivo são 6 × 24.8 × 2.8mm com um peso de apenas 0.57g.
