Ne preocupăm de siguranță. Alegeți întrerupătoare RCD de tip A.

Diferențialele de tip AC – de ce sunt deja insuficiente?

Dispozitivele de protecție diferențială de tip AC au intrat în standardul din Polonia acum mai bine de 20 de ani. În acești ani, soluțiile tehnice au suferit schimbări uriașe, la fel ca și numărul și tipul de aparate electrice din casele noastre. Electronica omniprezentă utilizată în circuitele de alimentare ale echipamentelor RTV/AGD și în electronica de consum, face ca utilizatorii să se confrunte cu noi amenințări. Acestea sunt legate de utilizarea circuitelor de conversie, care în caz de defectare generează curent diferențial cu componentă AC și componentă constantă DC. Eaton, anticipând reglementările, reacționează la caracterul în schimbare al instalațiilor electrice din Polonia. Având grijă de siguranță și cele mai înalte standarde de calitate, facilităm achiziția de întrerupătoare de tip A la un preț nou, mai atractiv.

La ce folosește un diferențial?

Dispozitivul de protecție diferențială (în engleză Residual Current Device, RCD) – cunoscut popular sub numele de „diferențial” – este un dispozitiv electric de protecție care întrerupe imediat circuitul electric atunci când detectează un curent de scurgere (diferențial) mic, care indică un curent care curge în pământ. Este utilizat în instalațiile domestice ca un mijloc suplimentar de protecție împotriva electrocutării, protejând utilizatorii de electrocutări periculoase (în special în cazul așa-numitului contact indirect) și reducând riscul de incendiu cauzat de curenți de scurgere din cauza deteriorării izolației. Trebuie subliniat că RCD nu înlocuiește siguranțele sau întrerupătoarele de supracurent (MCB), ci completează acțiunea acestora – detectează alte tipuri de amenințări decât ele.

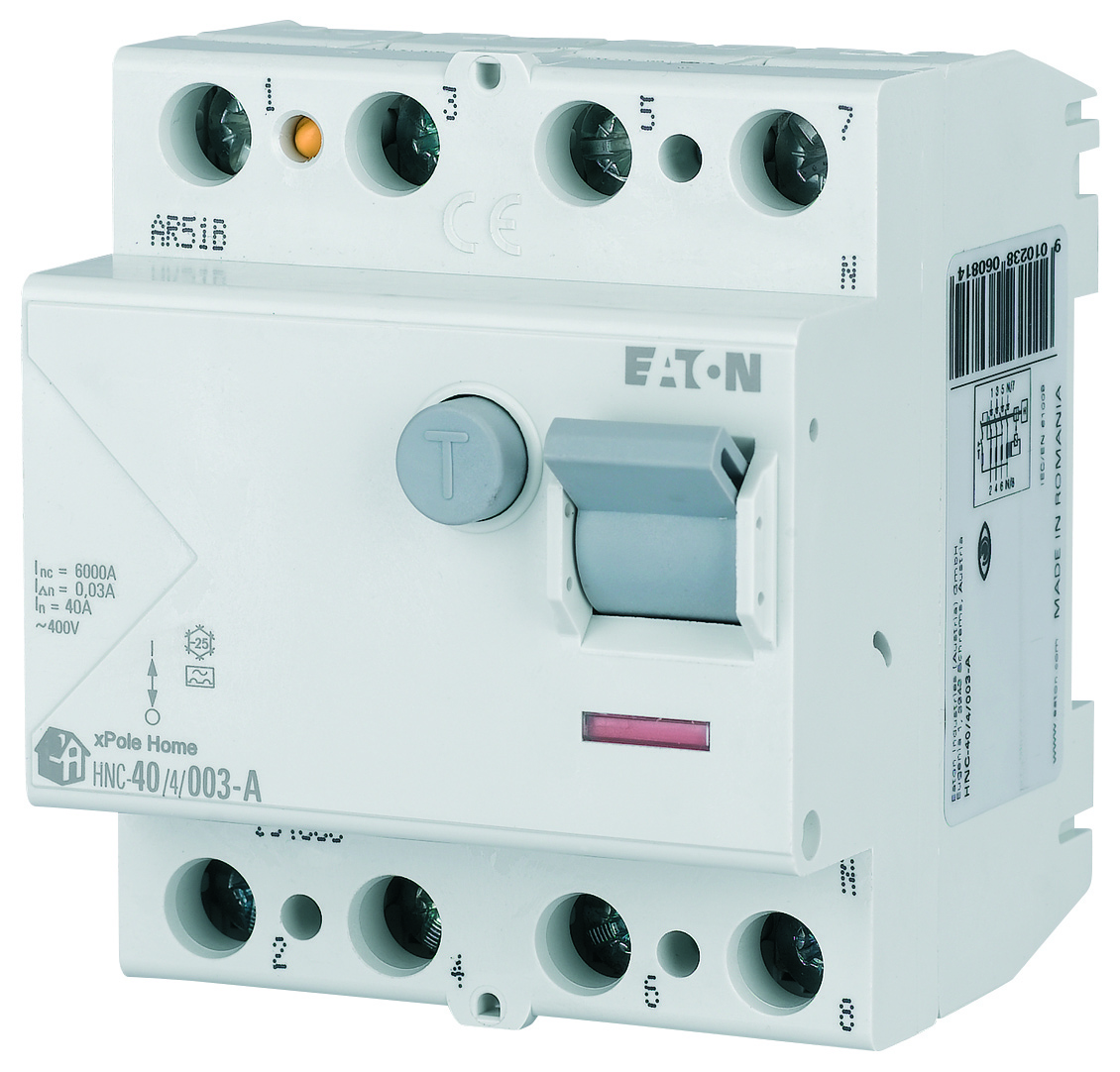

Dispozitiv de protecție diferențială de tip A, HNC-40/4/003-A

Cum funcționează un diferențial?

Dispozitivul de protecție diferențială funcționează pe baza măsurării curentului diferențial – suma curentilor care intră și ies din circuitul protejat – prin intermediul unui transformator Ferranti. În condiții normale de funcționare, suma vectorială a curentilor din aceste conductoare este zero, conform primei legi a lui Kirchhoff, astfel că în miezul „Ferranti” nu se induce nicio SEM (forță electromotoare) și bobina de declanșare nu conduce curent. În această situație, contactele diferențialului rămân închise.

Cu toate acestea, atunci când apare o deteriorare a izolației sau un electrocutare – care provoacă scurgerea curentului în pământ (prin conductorul PE sau corpul uman), curentul care iese din circuit (de exemplu, din fază) nu mai este egal cu curentul care revine prin conductorul neutru. Când valoarea curentului diferențial depășește pragul stabilit de acționare, de exemplu, 30 mA pentru un diferențial tipic de uz casnic, mecanismul se activează imediat, deschizând contactele principale ale întrerupătorului, deconectând alimentarea circuitului protejat.

Ce tipuri de diferențiale are Eaton în oferta sa?

Tip RCD	Curentii diferențiali detectați	Rezistență la componenta DC	Utilizare tipică	Observații / limitări
AC	AC sinusoidal	❌ lipsă	Cercuri rezistive simple (din ce în ce mai rar)	Nu este recomandat în instalațiile moderne; poate să nu funcționeze cu echipamente electronice
A	AC sinusoidal + DC pulsator (unipolar, ≤ 6 mA DC)	✅ parțial	Standard în instalațiile domestice (prize, iluminat)	Protecție eficientă la curent alternativ și cu componentă constantă DC
F	Ca tip A + curenți cu frecvență variabilă (până la aproximativ 1 kHz), DC până la ~10 mA	✅ extinsă	Cercuri cu invertoare monofazate (mașini de spălat inverter, pompe de căldură 1-f)	Rezistență mai bună la componenta constantă DC decât tipurile A și reacționare la frecvențe mixte
B	AC, DC pulsator, DC netezit, curenți cu frecvențe mai mari	✅ completă	PV, EV, invertoare, instalații alimentate din convertoare	Necesar atunci când este posibilă componenta constantă DC; cel mai complex

Ce amenințări aduce deteriorarea electronicii domestice? Ce este componenta constantă DC?

Componenta constantă DC în curentul diferențial este o componentă de curent de scurgere care rămâne constantă în timp. Aceasta apare de obicei în cazul deteriorării echipamentelor electronice (care conțin redresoare sau invertoare), de exemplu, surse de alimentare impulsive, echipamente RTV/AGD, invertoare PV sau încărcătoare EV. Un astfel de curent constant provoacă magnetizarea miezului (transformatorului Ferranti) în dispozitivul RCD, mutând punctul său de lucru. Ca urmare, chiar și o scurgere AC semnificativă poate să nu atingă pragul de acționare, din cauza „orbirei” senzorului RCD – dispozitivul poate să nu deconecteze alimentarea la curentul și timpul stabilit. Din acest motiv, tipul AC (care funcționează doar pe o sinusoidă AC pură) este considerat în prezent insuficient pentru majoritatea aplicațiilor domestice și industriale. În instalațiile moderne, se recomandă cel puțin tipul A, sensibil și la curenți pulsatori DC (până la ~6 mA). Cu toate acestea, pentru proporții mai mari de curent constant (peste 6 mA), sunt necesare soluții dedicate – fie RCD de tip B.

Care sunt consecințele alegerii greșite a diferențialului?

Utilizarea unui tip greșit de RCD (de exemplu, AC în loc de A/B) riscă să nu deconecteze alimentarea în caz de defectare (pierdere a protecției împotriva electrocutării și incendiului). Utilizarea RCD de un tip prea de bază, cum ar fi AC, în circuite cu electronică bogată (de exemplu, invertoare, surse de alimentare) poate duce la numeroase declanșări nedorite ale protecțiilor în timpul funcționării normale a echipamentelor (diferențialele reacționează la pulsațiile și armonicele superioare care apar acolo ca și cum ar fi o defectare). Dispozitivele de tip F și B au circuite care limitează aceste fenomene, garantând atât o mai mare certitudine de acționare în situația unei amenințări reale, cât și o sensibilitate mai mică la perturbările de scurtă durată (filtre de protecție împotriva perturbărilor, întârziere de 10–40 ms etc.).

Ce spun reglementările și normele?

Tot mai multe organizații de normalizare și companii de energie electrică recomandă sau chiar impun utilizarea întrerupătoarelor de tip A în instalațiile domestice și industriale. De exemplu:

• Norma IEC 60755 indică faptul că tipul AC poate să nu fie suficient pentru multe echipamente cu alimentare neliniară.
• În Germania și Austria, de câțiva ani, este interzisă utilizarea tipului AC în instalațiile domestice noi.
• În Marea Britanie, IET (Institution of Engineering and Technology) recomandă utilizarea tipului A în majoritatea circuitelor în care există echipamente electronice.


Cele mai populare dispozitive de protecție diferențială[BJ1]  de la EATON

	Tip AC		Tip A
Execuție	Nr. cat.	Tip	Nr. cat.	Tip
25A 1+N 30mA	194690	HNC-25/2/003	194684	HNC-25/2/003-A
40A 1+N 30mA	194691	HNC-40/2/003	194685	HNC-40/2/003-A
63A 1+N 30mA	194692	HNC-63/2/003	194686	HNC-63/2/003-A
25A 3+N 30mA	194693	HNC-25/4/003	194687	HNC-25/4/003-A
40A 3+N 30mA	194694	HNC-40/4/003	194688	HNC-40/4/003-A
63A 3+N 30mA	194695	HNC-63/4/003	194689	HNC-63/4/003-A

Concluzie

Dispozitivele de protecție diferențială de tip AC, deși au fost utilizate pe scară largă în instalațiile domestice de-a lungul anilor, nu mai răspund pe deplin cerințelor sistemelor electrice moderne. Numărul tot mai mare de echipamente electronice, surse de alimentare impulsive, invertoare, instalații PV sau încărcătoare EV face ca, în cazul unei defectări, să apară curenți diferențiali cu componentă constantă DC, pe care tipul AC nu îi detectează într-un mod suficient de sigur.

Prin urmare, în instalațiile noi și modernizate se recomandă utilizarea cel puțin a întrerupătoarelor de tip A, care oferă o protecție mai eficientă pentru consumatorii de energie contemporani. În aplicații mai exigente, cum ar fi fotovoltaica, încărcarea vehiculelor electrice sau circuitele cu invertoare, alegerea potrivită poate fi tipurile F sau B. Eaton, răspunzând acestor schimbări tehnologice și cerințelor crescânde de siguranță, promovează utilizarea mai largă a diferențialelor de tip A, oferindu-le la un preț mai atractiv ca nou standard de protecție în instalațiile electrice.

Autor: Bartłomiej Jaworski, Field Product Marketing Manager la Eaton.
