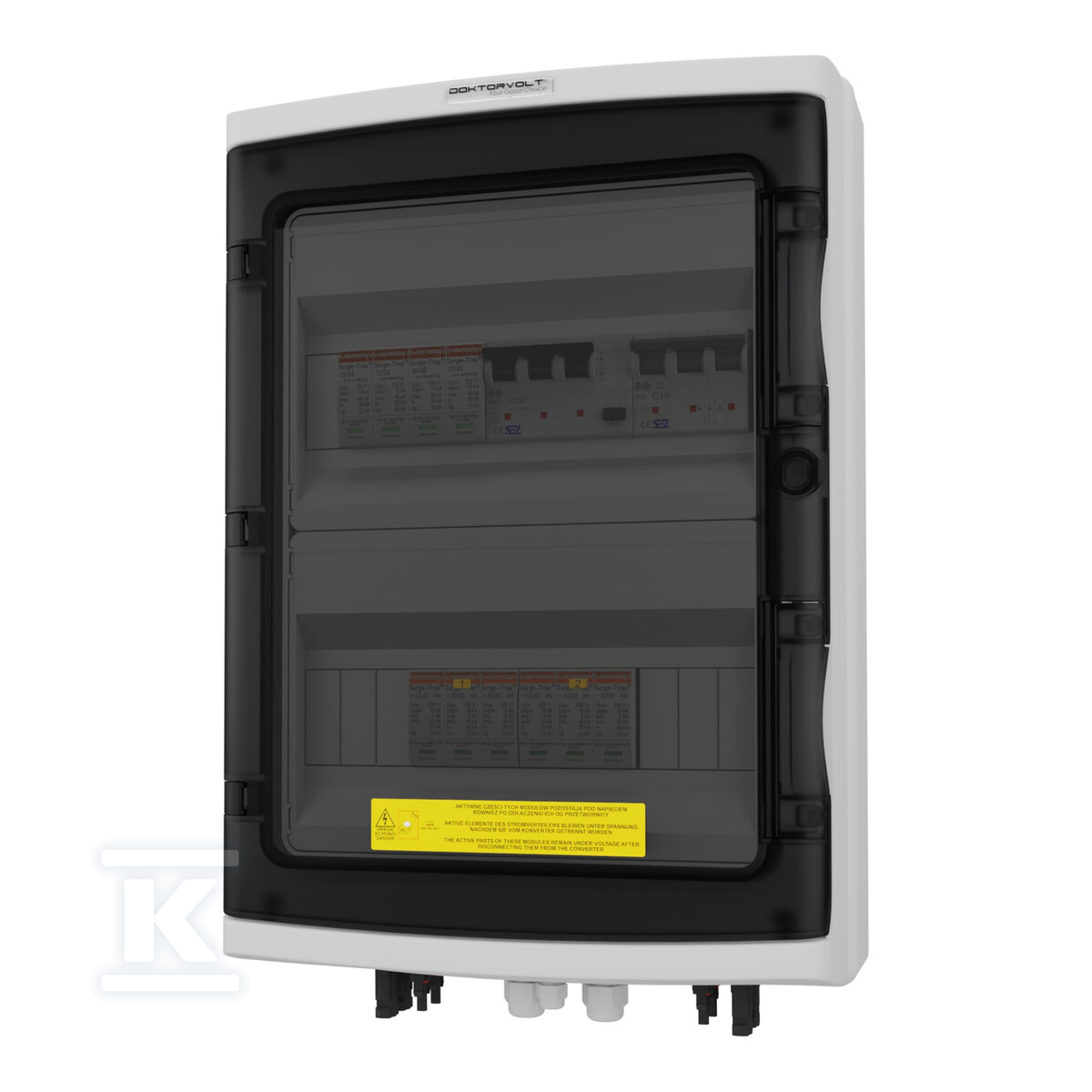

Tablou PV AC DC 1000V 2 Stringuri C16 25A 300mA Mersen Doktorvolt 4548 DV-4548-FOT

Protecție completă pentru instalația fotovoltaică

Tabloul fotovoltaic DV-4548-FOT este o soluție gata de utilizare pentru protecția a două stringuri pe partea DC și a circuitelor AC în instalațiile PV care funcționează cu o tensiune de până la 1000V. Carcasa de montaj suprafață cu dimensiunile de 420 × 290 × 130 mm permite utilizarea șinei TH cu o lățime de 24 module pe două rânduri - o configurație suficientă pentru a găzdui toate componentele fără o densitate excesivă.

Producătorul a echipat tabloul cu un întrerupător diferențial de curent SEZ 25A / 300mA / Tip A (4 poli) și un întrerupător magnetotermic SEZ B16A / Tip S / 3P / 10kA. Această combinație asigură protecția împotriva contactului indirect - întrerupătorul selectiv Tip S elimină riscul de declanșare nedorită cauzată de asimetriile de curent generate de invertor.

Carcasă și condiții de lucru

Gradul de protecție IP65 înseamnă etanșeitate completă la praf și rezistență la jetul de apă - tabloul este potrivit atât pentru exteriorul clădirii, cât și pentru încăperi tehnice umede. Carcasa este fabricată din tecnopolimer (simbolul producătorului 940.24), ușa din policarbonat, garnitura din cauciuc EPDM, iar șuruburile de montare din oțel inoxidabil. Culoarea gri conform paletei RAL 7035 se potrivește majorității fațadelor și spațiilor economice.

La tabloul furnizat sunt incluse glonțe de cablu (prense) 2× PG-21 și 1× PG-11, ceea ce permite introducerea cablurilor solare și de împământare fără achiziții suplimentare. Dimensiunile carcasei cresc la 455 × 290 × 130 mm după montarea glonțelor și a conectorilor - este recomandat să luați acest lucru în considerare la planificarea locației.

Protecție împotriva supratensiunii pe ambele părți

Pe partea DC funcționează două limitatoare de supratensiune STPT12-5K1000V-YPV ( câte unul pe string), capabile să reziste la un curent de impuls de până la 40 kA la o tensiune de protecție sub 2 kV. Tensiunea maximă de lucru este de 1060 V DC, astfel încât marginea de siguranță este suficientă chiar și în condiții atmosferice reci, când tensiunea stringului crește peste valoarea nominală.

Pe partea AC este montat un limitator STPT12-12K275V-4P clasa T1+T2, care protejează invertorul împotriva supratensiunilor provenite atât din rețeaua electrică, cât și a celor cauzate de descărcări în a proximity de instalație. Curentul maxim ajunge la 50 kA, iar nivelul de protecție este sub 1,3 kV.

Ambele categorii de limitatoare respectă normele corespunzătoare - DC: EN 50539-11 / IEC 61643-31, AC: EN/IEC 61643.

Cablare și compatibilitate

În interiorul tabloului, cablurile solare BiT (negru și roșu) cu secțiunea de 6 mm² și cablurile de comandă H07V-K (16 mm² galben-verde, 4 mm² albastru și negru) sunt deja trase din fabrică - instalatorul primește un produs practic gata de conectat modulele PV și invertorul.

Producătorul acordă o atenție deosebită problemei conectorilor incompatibili - normele europene IEC 62548 și IEC 60364-7-712:2017 interzic amestecarea conectorilor DC de la producători diferiți din cauza riscului de apariție a rezistenței de contact și supraîncălzirii. De aceea, Doktorvolt include la fiecare tablou un set complet de conectori solari originali Lapp - atât pe cei montați din fabrică (4× Epic Solar feminin + masculin MC4 Lapp), cât și un set suplimentar de rezervă (alte 4× feminin + masculin) pentru caz de defecțiune sau extindere.

Tensiunea de lucru a conectorilor este standardul pentru MC4, 1000 V AC/DC, iar gradul de protecție al conectorilor înșiși este IP67.

Certificări și calitate a producției

Tabloul de distribuție deține certificările: CE, declarația UE RoHS (Eu 2002/95/EC) și norma de construcție a carcasei conform clasificări
