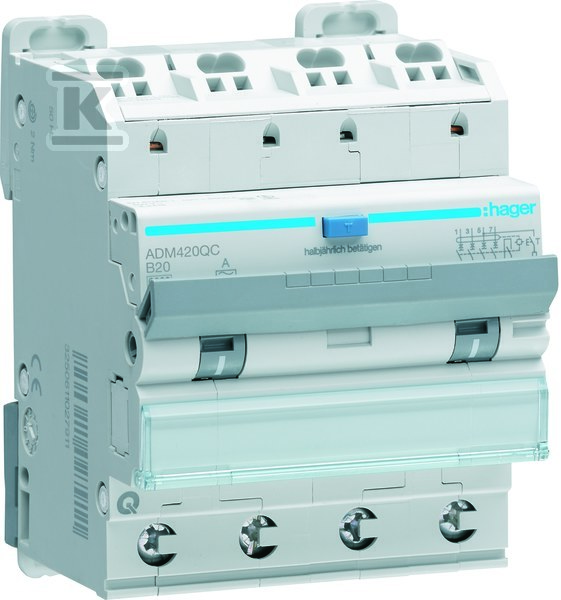

Întrerupător diferențial cu element de protecție la supracurent 4P 6kA B 20A/30mA A QC/QB ADM420QC

Caracteristici tehnice

Întrerupătorul diferențial cu protecție termomagnetică ADM420QC este un dispozitiv de protecție avansat care combină funcțiile de întrerupător magnetotermic și diferențial într-o singură carcasă modulară. Oferă o protecție cuprinzătoare împotriva electrocutării, precum și împotriva suprasarcinii și scurtcircuitelor în instalațiile trifazate.

Construcție și parametri electrici

Dispozitivul se caracterizează prin curent nominal de 20 A și curent rezidual nominal de 30 mA, ceea ce îl face o soluție ideală pentru circuitele de iluminat și prize. Caracteristica de declanșare tip B asigură o reacție imediată la suprasarcini în intervalul de la 3 la 5 In, garantând deconectarea rapidă a circuitului în situații periculoase.

Capacitatea nominală de întrerupere de 6 kA asigură o protecție eficientă chiar și în cazul scurtcircuitelor puternice, iar tipul A permite detectarea atât a curenților sinusoidali, cât și a curenților continuați pulsatorii. Dispozitivul funcționează la o tensiune de 230-400 V AC la o frecvență de 50 Hz, oferind o izolație de 500 V și o rezistență la impuls de 4 kV.

Condiții de operare și siguranță

Întrerupătorul își menține funcționalitatea deplină într-un interval larg de temperaturi, de la -25°C la +40°C, ceea ce permite montarea în diverse condiții de mediu. Gradul de protecție IP20 protejează împotriva contactului cu părți sub tensiune, iar clasa de limitare a energiei I²t = 3 minimizează efectele scurtcircuitelor prin limitarea energiei care trece prin dispozitiv.

Dispozitivul permite montarea în orice poziție (360°), ceea ce facilitează semnificativ instalarea în tablouri electrice. Pierderile totale de putere sunt de 11,7 W la curentul nominal, asigurând eficiența energetică în timpul funcționării normale.

Montaj, compatibilitate și conformitate normativă

Construcția modulară ocupă standard 4 module (71 mm lățime) și se montează pe șină DIN. Dispozitivul este echipat cu un sistem modern de conexiuni:

• Conexiune superioară: QuickConnect - conexiune rapidă cu arc pentru cabluri flexibile și rigide cu secțiunea de 1,5-4,0 mm²
• Conexiune inferioară: BiConnect - sistem tradițional cu șurub pentru o mai mare flexibilitate la instalare

Momentul de strângere este de standard 2 Nm, asigurând conexiuni electrice sigure. Posibilitatea de demontare ușoară a unui singur aparat dintr-o bară de fază comună facilitează întreținerea și modernizarea instalației.

Produsul respectă cerințele normei EN 61009-1, garantând cele mai înalte standarde de siguranță electrică. Durabilitatea mecanică este de 4000 de cicluri, iar cea electrică de 2000 de cicluri, asigurând o fiabilitate pe termen lung. Dispozitivul dispune de blocaj mecanic și posibilitatea de etichetare direct pe carcasă, ceea ce facilitează identificarea în tabloul electric.

Construcția compactă are dimensiunile (84×71×70 mm).
