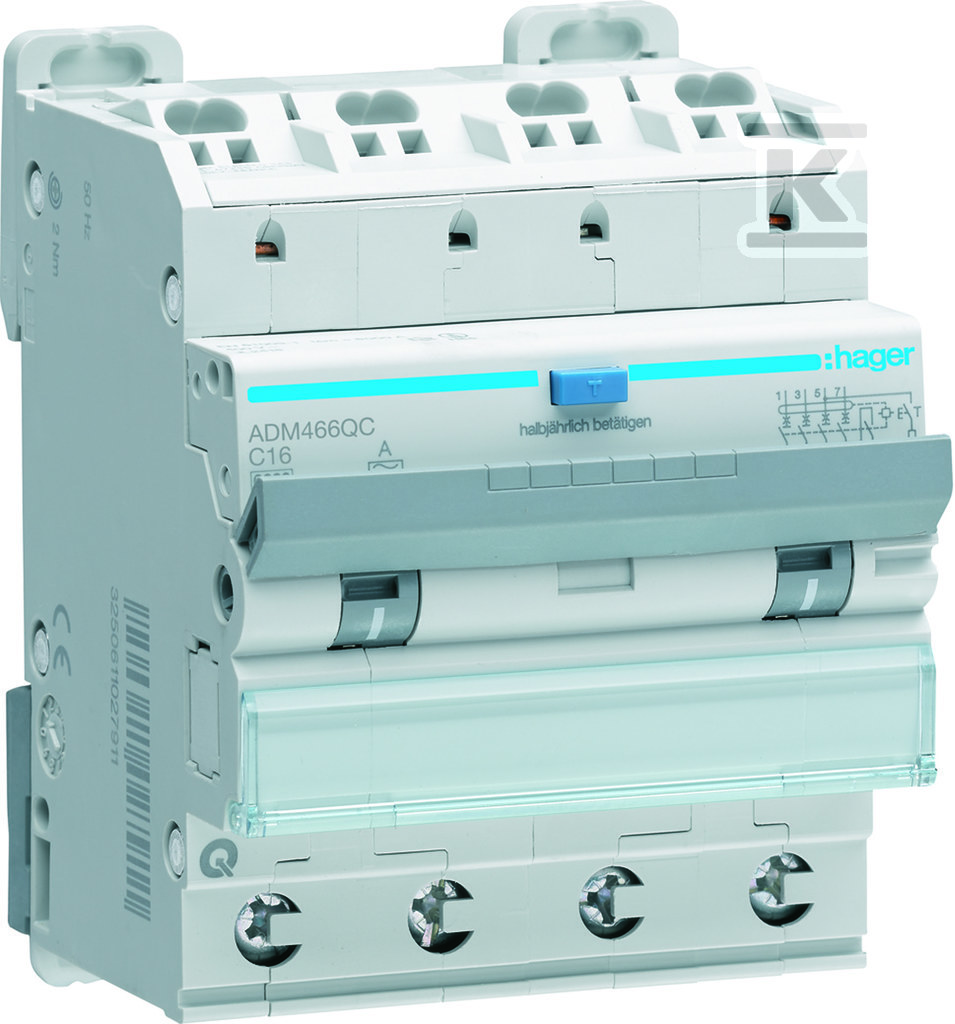

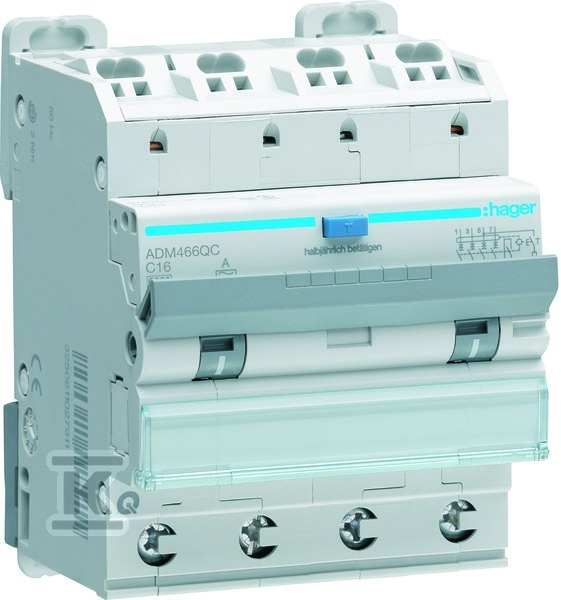

Întrerupător diferențial cu element de protecție termomagnetică 4P 6kA C 16A/30mA A QC/QB ADM466QC

Protecția instalațiilor electrice

Întrerupătorul protecție diferențial-magnetic ADM466QC combină funcțiile a două aparate: protecția împotriva electrocutării și protecția împotriva efectelor suprasarcinilor și scurtcircuitelor, ceea ce simplifică instalarea și economisește spațiu în tabloul electric.

Parametri electrici și caracteristici de funcționare

Dispozitivul funcționează cu un curent nominal de 16A la o tensiune de 400V AC, asigurând o protecție eficientă a circuitelor trifazate. Caracteristica de declanșare tip C face ca întrerupătorul să reacționeze mai lent la vârfurile de curent de scurtă durată (de exemplu, la pornirea motoarelor), dar să întrerupă rapid circuitul în cazul suprasarcinilor reale. Capacitatea nominală de întrerupere de 6 kA garantează întreruperea în siguranță chiar și a curenților de scurtcircuit foarte mari.

Sensibilitatea tip A de 30 mA asigură protecția împotriva electrocutării, reacționând la curenții de scurgere atât sinusoidali, cât și pulsativi. Tensiunea de izolație de 500 V și rezistența la supratensiuni de până la 4 kV fac dispozitivul rezistent la vârfurile de tensiune din rețeaua electrică.

Construcție și posibilități de montare

Întrerupătorul ocupă 4 module pe șina DIN standard (lățime 71 mm, adâncime 70 mm), ceea ce permite instalarea sa în majoritatea tablourilor electrice modulare. Conexiunile superioare sunt realizate prin tehnologia QuickConnect, care permite montarea rapidă fără unelte, în timp ce bornele inferioare BiConnect asigură o conexiune sigură prin șurub pentru conductori cu secțiunea de 1,5-4,0 mm².

Dispozitivul este adaptat pentru montare la temperaturi cuprinse între -25°C și +40°C, iar clasa de limitare a energiei I²t de 3 limitează energia care trece prin aparat în timpul unei defecțiuni, protejând astfel celelalte elemente ale instalației.

Conformitate normativă și condiții de exploatare

RCBO ADM466QC respectă cerințele standardelor EN 61009-1 și EN 60898-1, ceea ce confirmă conformitatea sa cu standardele europene de siguranță. Gradul de protecție IP2X protejează împotriva contactului accidental cu degetele și împotriva pătrunderii corpurilor solide mai mari de 12 mm.

Intervalul de frecvență de lucru este de exact 50 Hz, adaptat parametrilor rețelei electrice. Produsul deține declarația de conformitate CE și respectă cerințele directivei RoHS privind limitarea utilizării substanțelor periculoase în echipamentele electrice și electronice.
