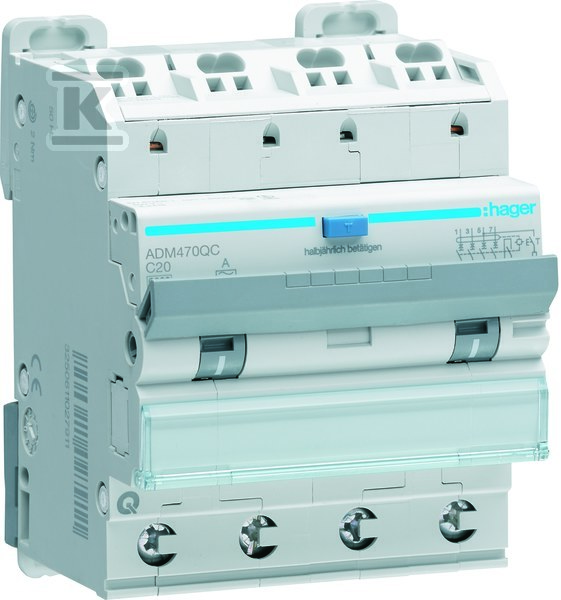

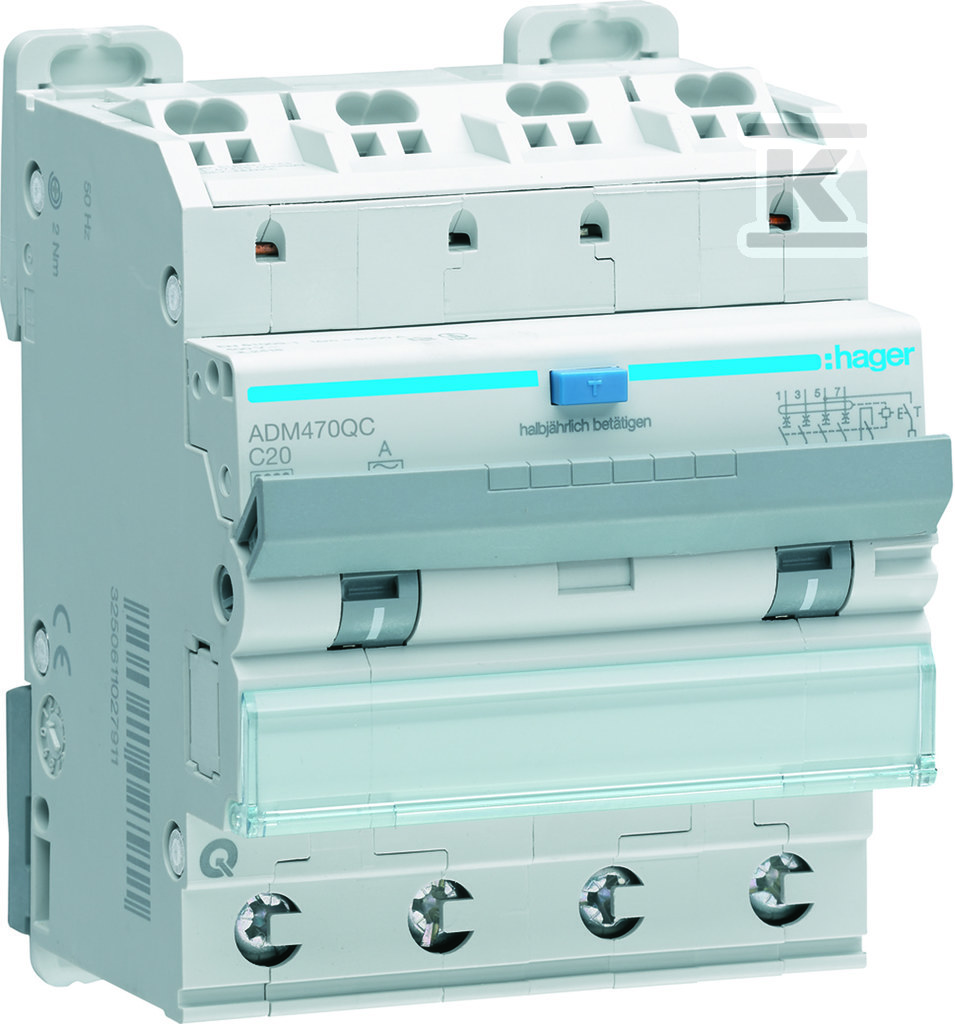

Întrerupător diferențial cu element de protecție termomagnetică 4P 6kA C 20A/30mA A QC/QB ADM470QC

Protecție complexă pentru circuite electrice

Întrerupătorul diferențial cu protecție termomagnetică ADM470QC este un dispozitiv de protecție avansat care combină funcțiile de protecție împotriva suprasarcinii, scurtcircuitului și curentului de reziduu într-o singură unitate compactă. Datorită construcției cu 4 poli și caracteristicii de declanșare tip C, este ideal pentru aplicații trifazate care necesită o încredere ridicată.

Construcție și parametri electrici

Dispozitivul asigură o capacitate nominală de întrerupere a scurtcircuitului Icn de 6 kA conform standardului EN 61009-1, ceea ce garantează o protecție eficientă chiar și în cazul curentilor de scurtcircuit puternici. Tensiunea nominală de izolație Ui de 500 V și tensiunea nominală de impuls Uimp de aproximativ 4 kV asigură o funcționare sigură în instalații cu cerințe de izolație ridicate.

Curentul nominal In = 20 A, combinat cu curentul nominal rezidual diferențial Idn = 30 mA, creează o configurație optimă pentru majoritatea circuitelor de iluminat și de prize. Sensibilitatea de tip A permite detectarea atât a curentului sinusoidal, cât și a celui pulsatoriu unidirecțional, aspect deosebit de important pentru consumatorii electronici moderni.

Sistem de conectare și montaj

Construcția utilizează sistemul QuickConnect, care permite conexiuni rapide și sigure ale conductorilor atât de sus, cât și de jos. Secțiunile conductorilor monofilari sunt de la 1 la 25 mm², iar cele multifilare de la 1 la 16 mm², asigurând astfel versatilitatea utilizării.

Dispozitivul este montat pe șina DIN standard, ocupând 4 module de lățime (71 mm), cu o adâncime de încorporare de doar 70 mm. O astfel de construcție compactă permite utilizarea eficientă a spațiului în tablourile modulare.

Parametri de funcționare și de mediu

Întrerupătorul își menține funcționalitatea deplină într-un interval larg de temperaturi ambientale, de la -25°C la +40°C, ceea ce permite utilizarea atât în încăperi neîncălzite, cât și în instalații industriale. Gradul de protecție IP20 asigură siguranța împotriva accesului la părțile periculoase.

Clasa de limitare a energiei I²t = 3 și gradul de poluare de clasa II confirmă calitatea ridicată a execuției și potrivirea pentru aplicații solicitante. Pierderile totale de putere de 11,7 W la curentul nominal demonstrează eficiența energetică a construcției.

Conformitate normativă și siguranță

Dispozitivul îndeplinește cerințele standardului EN 61009-1, ceea ce îi confirmă siguranța în utilizare și compatibilitatea cu standardele europene de instalații electrice. Construcția ia în considerare, de asemenea, cerințele privind categoria de supratensiune III și caracteristica de declanșare instantanee, asigurând o reacție imediată la stările de urgență.
