Întrerupător diferențial cu protecție magnetică 4P 6kA B 10A/30mA A QC/QB ADM410QC

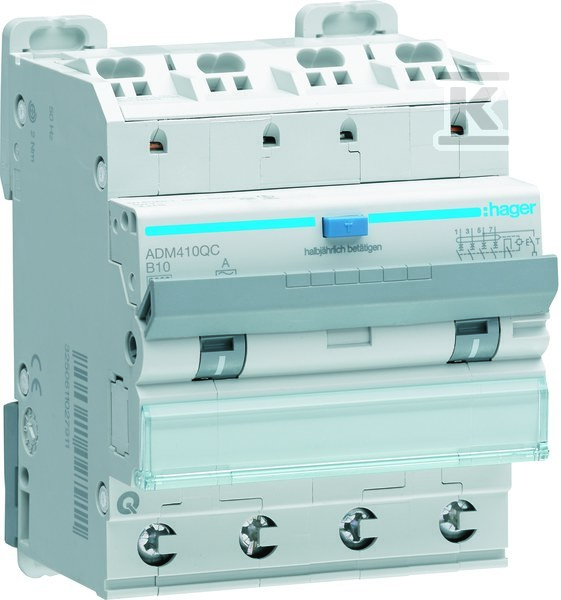

Întrerupător diferențial cu funcție de protecție magnetică RCBO ADM410QC

Întrerupătorul diferențial cu funcție de protecție magnetică RCBO ADM410QC este un dispozitiv de protecție care, într-o singură unitate, combină funcția de întrerupător de supracurent și funcția de întrerupător diferențial. Astfel, asigură o protecție multi-nivel împotriva electrocutării, suprasarcinii și scurtcircuitelor.

Construcție și parametri tehnici ai dispozitivului

Dispozitivul a fost proiectat cu o construcție compactă, modulară, cu o lățime de 4 module (71mm), ceea ce permite montarea ușoară pe șina standard DIN TH35. Execuția în clasa de protecție IP20 garantează montarea sigură în interiorul tablourilor electrice.

Parametrii electrici de bază includ curentul nominal de 10A la o tensiune nominală de 400V, ceea ce permite protecția eficientă a circuitelor cu putere medie. Curentul diferențial nominal de 30mA cu sensibilitate de tip A asigură o sensibilitate ridicată la detectarea scurgerilor de curent către pământ, protejând împotriva electrocutării. Capacitatea de întrerupere la scurtcircuit de 6kA garantează întreruperea sigură chiar și a curentilor de scurtcircuit puternici. Caracteristica de declanșare de tip B a fost selectată special pentru protecția optimă a circuitelor rezistiv-inductive, unde sunt prezente atât sarcini rezistive, cât și motoare.

Dispozitivul funcționează într-un interval de temperaturi de la -25°C la +40°C. Tensiunea de izolație de 500V și rezistența la supratensiuni de până la 4kV asigură un nivel ridicat de siguranță electrică.

Sistem de conectare și montaj al dispozitivului

RCBO ADM410QC este echipat cu un sistem de conectare inovator format din două tehnologii:

• Conectarea superioară QuickConnect - permite montarea rapidă a conductorilor de alimentare fără a fi nevoie de unelte, ceea ce accelerează semnificativ instalarea
• Conectarea inferioară Biconnect - asigură o conexiune sigură a consumatorilor, cu posibilitatea de a utiliza conductori monofilari (1-25mm²) sau multifilari (1-16mm²)

Momentul de strângere al bornelor este de 2Nm, ceea ce garantează un contact electric optim menținând în același timp ușurința montajului. Posibilitatea de montare rotativă la 360° oferă flexibilitate în planificarea tabloului electric.

Siguranță și norme tehnice

Dispozitivul respectă cerințele normei EN/IEC 61009-1, asigurând conformitatea deplină cu standardele europene de siguranță. Clasa de limitare a energiei I²t de 3 limitează energia de scurtcircuit la un nivel sigur, protejând instalația împotriva deteriorărilor.

Protecția împotriva declanșării neintenționate de tip „false” și imposibilitatea de a deconecta simultan polul N asigură funcționarea stabilă a sistemelor TN-S și TN-C-S. Frecvența de lucru de 50Hz și tensiunea de alimentare AC garantează compatibilitatea cu rețelele electrice.

Declarația de conformitate CE și documentația tehnică disponibilă confirmă cele mai înalte standarde de calitate ale acestui dispozitiv.
