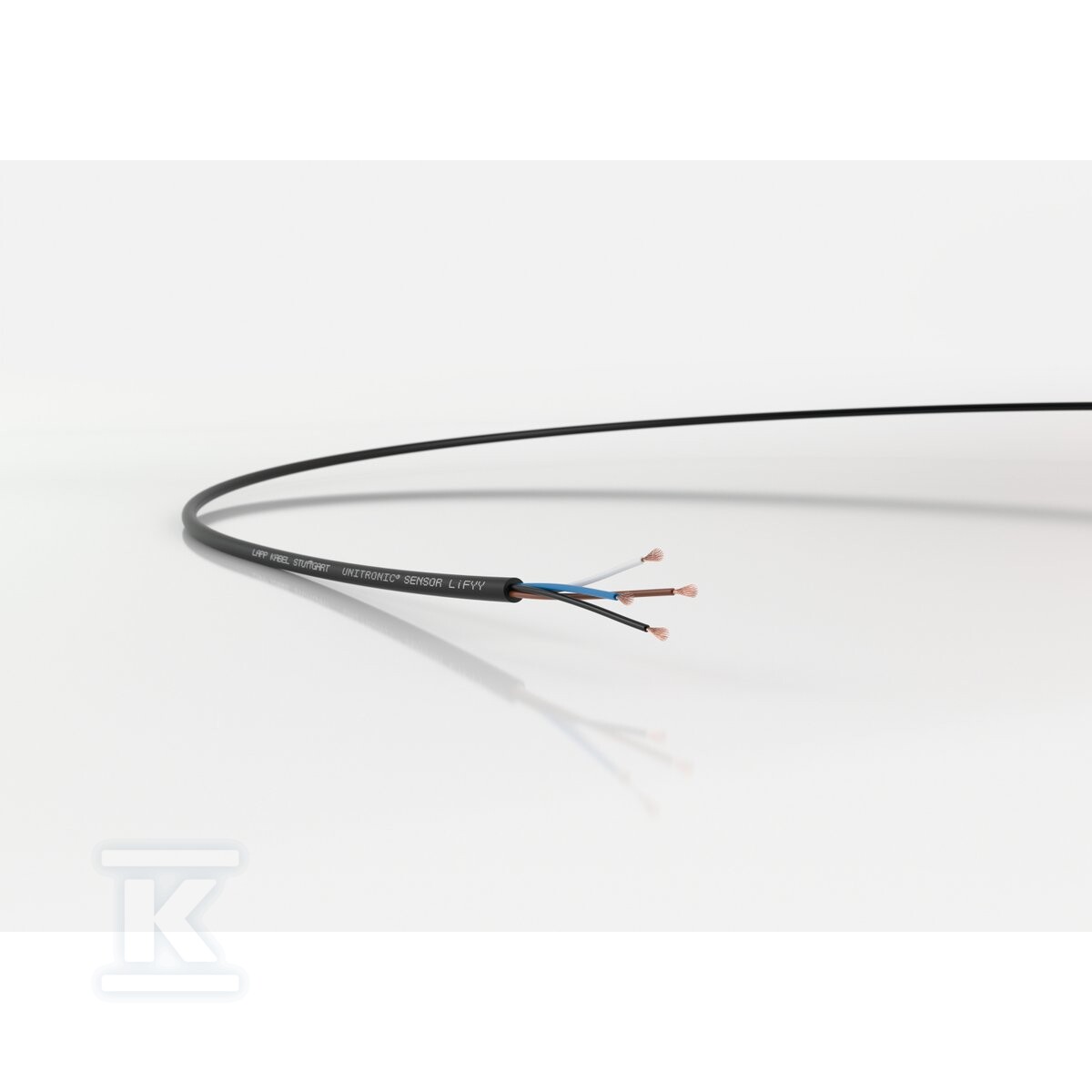

Cablu senzor/element de acționare UNITRONIC® SENSOR LifYY 4x0,34, flexibil, PVC, rezistent la UV, 7038901

Cablu flexibil pentru senzori pentru aplicații industriale

Cablurile din seria UNITRONIC SENSOR LifYY sunt utilizate ca mediu de transmisie în interfețele mașinilor și în instalațiile de automatizare industrială. Construcția bazată pe patru conductori de cupru multistorice cu secțiunea de 0,34 mm² asigură un transfer stabil de semnale și date în banda de joasă frecvență - tipic pentru comunicarea cu senzorii și elementele de acționare.

Structura cablului include izolația conductorilor realizată din PVC cu identificare colorată conform normei DIN EN 50044 și o mantă de protecție externă din PVC de culoare neagră RAL 9005. Diametrul exterior de nivelul 4,4-4,8 mm permite trasarea cablurilor chiar și în trasee înguste. Rația de îndoire este de 5 ori diametrul pentru instalări fixe și 10 ori pentru mișcări sporadice - ceea ce înseamnă respectiv aprox. 22 mm și 44 mm pentru acest model.

Parametri electrici și de mediu

Cablul funcționează la o tensiune nominală de 250 V AC (tensiunea de vârf de lucru ajunge la 900 V), ceea ce exclude utilizarea sa în circuite de curent puternic. Rezistența conductorului la 20°C este de maxim 57 Ω/km, iar capacitatea de lucru la 800 Hz nu depășește 60 nF/km. Impedanța caracteristică este de 100-120 Ω, aspect esențial la proiectarea traseelor de semnal.

Intervalul de temperaturi de lucru variază în funcție de caracterul instalării: de la −5°C la +80°C pentru instalare fixă și de la −5°C la +70°C pentru mișcări sporadice. Manta de PVC este rezistentă la acțiunea acizilor, bazelor și radiațiilor UV - ultima caracteristică, confirmată prin teste conform EN ISO 4892-2, permite exploatarea în exteriorul clădirilor. Cablul prezintă proprietăți de auto stingere conform IEC 60332-1-2.

Rezistență chimică și practică de montaj

Materialul mantalei asigură o rezistență limitată la uleiuri - producătorul specifică acest parametru ca fiind condiționat. Cablul este lipsit de substanțe care afectează lacurile (PWIS-freewg VDMA 24364-B2-L), ceea ce este important în mediile de producție controlate pentru curățenia suprafețelor vopsite.

Construcția flexibilă a conductorului (clasa 5wg VDE sau clasa 6wg ETIM) facilitează cablarea conectorilor de senzori. Marcarea colorată a conductorilor conform normei DIN simplifică identificarea în timpul instalării - maro, alb, albastru și negru formează configurația standard pentru acest tip de cabluri de senzori.

Cablul este destinat conexiunilor fixe și celor cu flexibilitate moderată - însă nu este adaptat pentru lucru în lanțuri de cabluri sau pentru sarcini de torsiune. Se descurcă atât în medii interioare, cât și exterioare, uscate sau umede, cu condiția ca temperatura ambientală să se încadreze în intervalul de exploatare permis.
