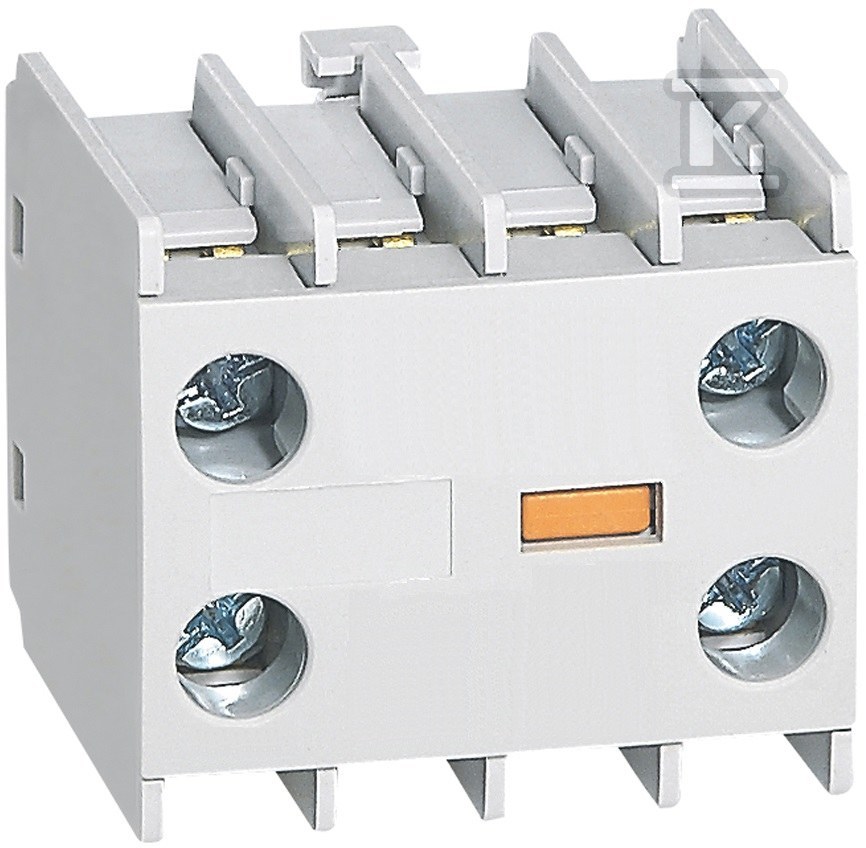

Contacte auxiliare frontale 1NO1NC CTX mini 417150

Extinderea funcționalității modulelor CTX3 Mini

Acest accesoriu electric permite extinderea modulelor de contactoare standard din seria CTX3 Mini cu o semnalizare suplimentară a stării circuitului. Datorită utilizării configurației 1NO1NC (un contact normal deschis și unul normal închis), dispozitivul permite monitorizarea simultană a două semnale diferite sau controlul a două circuite auxiliare independente. Acest lucru este esențial în instalațiile unde este necesar, de exemplu, trimiterea simultană a semnalului "pornit" către sistemul BMS și a semnalului "gata" către semnalizarea locală luminoasă, fără a fi necesară utilizarea unor relee intermediare suplimentare.

Montarea se realizează într-un mod direct și rapid – elementul se introduce frontal în soclul corespunzător de pe corpul contactorului, ceea ce scurtează timpul lucrărilor de instalare. Conexiunile electrice sunt realizate cu ajutorul bornelor cu șurub, care asigură un contact sigur chiar și în condiții de vibrații sau variații de temperatură. Un astfel de sistem de montare este apreciat în special de către instalatori, deoarece permite strângerea precisă a conductorilor și elimină riscul slăbirii conexiunilor în timpul exploatării.

Aplicare și parametri de funcționare

Dispozitivul a fost proiectat pentru a lucra în circuite de comandă cu tensiunea nominală de 230 V AC. Sarcina sa principală este comutarea sigură a curenților auxiliari, unde curentul maxim de lucru pentru caracteristica AC-15 este de 3 A. Aceasta înseamnă că contactele pot gestiona sarcini tipice precum:

• Bobine ale altor contactoare sau relee;
• Lămpi de semnalizare și diode LED;
• Intrări de automatizări PLC;
• Relee temporizate mici.

Este important de reținut că, la alegerea acestui accesoriu, trebuie luată în considerare caracteristica de comutare. Contactul normal deschis (NO) închide circuitul după acționarea contactorului, iar contactul normal închis (NC) îl deschide – ceea ce oferă o flexibilitate deplină în proiectarea logicii de control. Datorită acestui fapt, nu este necesară utilizarea unor invertoare logice suplimentare în circuite simple de automatizare a clădirilor sau industriale. Această configurație permite combinarea flexibilă a circuitelor fără necesitatea utilizării modulelor intermediare suplimentare.

Construcție și conformitate cu normele

Acest element este dedicat exclusiv colaborării cu contactoarele din seria CTX3 Mini marca Legrand, ceea ce garantează o adaptare mecanică și electrică perfectă. Acesta nu necesită niciun adaptor suplimentar sau modificarea carcasei – pur și simplu se introduce în locul desemnat de pe partea frontală a modulului principal. O astfel de soluție simplifică logistica de depozitare și montarea pe șina DIN, unde fiecare milimetru de spațiu este prețios.

În cazul unei defecțiuni sau al necesității de a schimba configurația sistemului, înlocuirea contactelor auxiliare este extrem de simplă – este suficient să se scoată elementul din partea frontală a contactorului fără a fi necesară deconectarea întregului dispozitiv de pe șină sau deconectarea conductorilor de alimentare ai părții principale a modulului (cu condiția întreruperii sigure a tensiunii). Construcția asigură, de asemenea, o izolație adecvată între contacte și rezistență la condițiile din tablourile electrice, îndeplinind cerințele impuse componentelor moderne de automatizare industrială și a clădirilor. Montarea frontală facilitează accesul la borne chiar și în tablourile electrice înghesuite.
