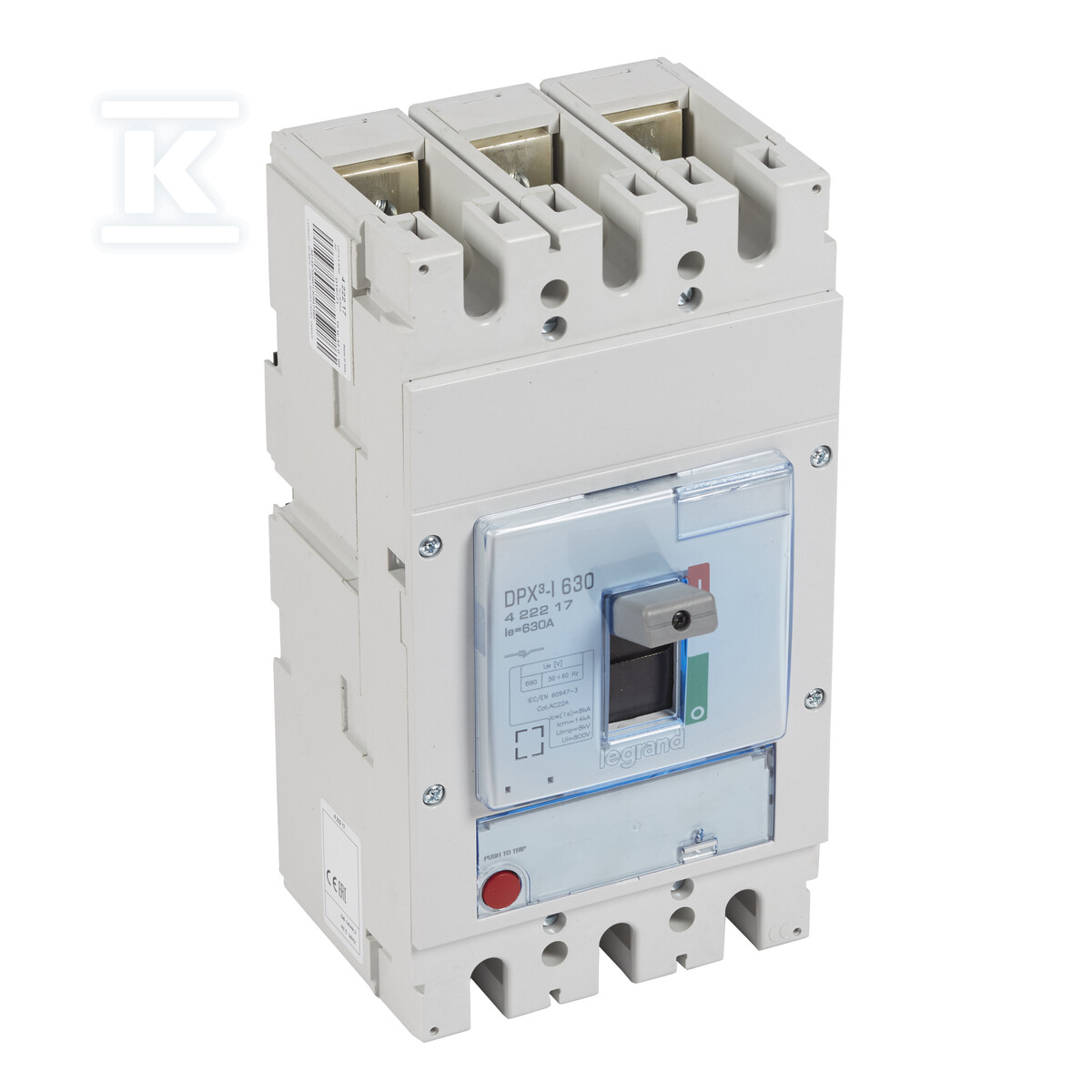

Separator DPX3-I 630 3P 630 A 422217

Întrerupător de izolare pentru deconectarea sigură a circuitelor sub sarcină

Întrerupătorul de izolare DPX3-I 630 este un dispozitiv avansat conceput pentru deconectarea sigură a circuitelor sub sarcină și crearea unei bariere de izolare sigure în instalațiile electrice de joasă tensiune. Produsul respectă cerințele standardului IEC/EN 60947-3 și este clasificat în categoria de utilizare AC23, ceea ce îl face o soluție ideală pentru instalatori profesioniști și utilizatori finali exigenți.

Construcție și parametri tehnici

Dispozitivul a fost proiectat ca o construcție completă cu montare fixă, având dimensiunile de 140 × 260 × 105 mm (pentru versiunea tripolară) și o greutate de 4,5 kg. Întrerupătorul este dotat cu conexiune prin șurub pentru contactele principale și un element de control de culoare gri.

Parametrii tehnici cheie includ curentul nominal continuu de 630 A la tensiunea AC21 (400V), puterea nominală de lucru de 252 kW pentru AC23 (400V), tensiunea nominală maximă de 690 V AC, curentul de scurtcircuit condiționat nominal egal cu 7,6 kA și curentul de scurtcircuit rezistent de 8 kA pentru un timp de t=1s.

Funcționalitate și aplicare

Întrerupătorul poate îndeplini rolul de întrerupător principal, întrerupător de urgență, precum și de întrerupător de siguranță. Dispozitivul este adaptat pentru montarea în tablouri de distribuție cu gradul de protecție al părții frontale de nivel IP30.

Construcția permite funcționarea la o frecvență nominală de 50-60 Hz, operarea la temperaturi ambientale de la −25°C la +70°C, o durabilitate mecanică de 20 000 de cicluri și o durabilitate de comutare de 5 000 de cicluri.

Echipare și compatibilitate

Echipamentul standard include borne plate cu șurub de 32 mm lățime, separatoare de izolare a bornelor și posibilitatea sigilării setărilor declanșatorului.

Dispozitivul este compatibil cu sistemele DPX3 - are același mod de conectare ca și întrerupătorii DPX3. În plus, este adaptat pentru colaborarea cu blocuri sau relee de protecție la curent rezidual. Sunt disponibile opțional acționare motorizată (pentru automatizarea controlului), declanșator de subtensiune (protecție împotriva scăderilor de tensiune) și două contacte auxiliare de tip schimb-retur (semnalizarea stării).
