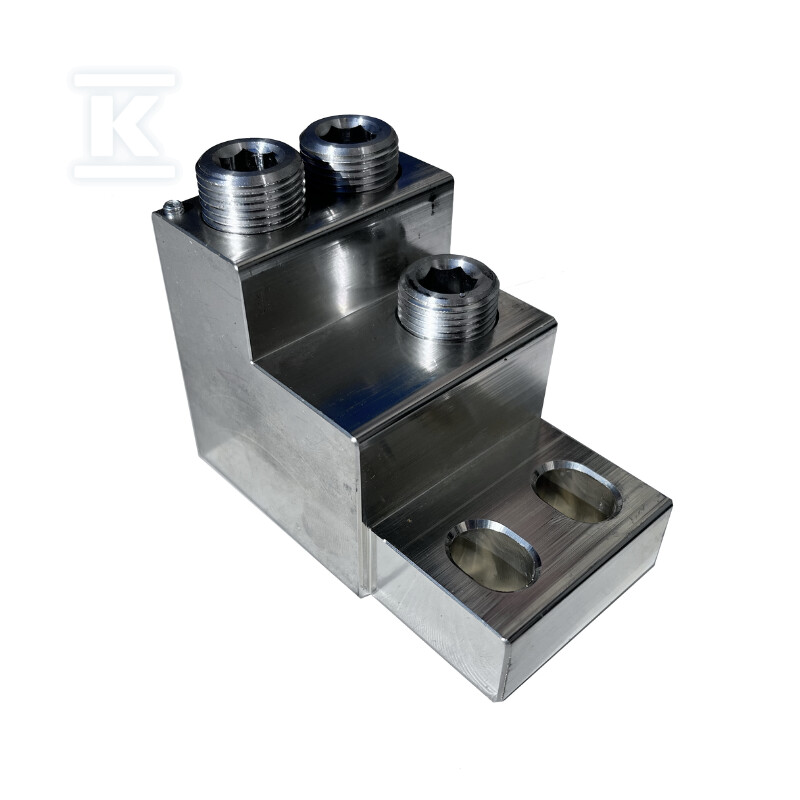

Clemă universală OTH300-3 cu două găuri de montare 3xAl/Cu 70-300 mm² 1250A, 1000V MAC3300A14

Soluție universală pentru conexiuni electrice

Terminalul universal MAC3300A14 este utilizat pentru conectarea directă a conductorilor de cupru și aluminiu la echipamentele de distribuție. Datorită posibilității de a conecta trei conductori cu secțiuni de la 70 la 300 mm² fără a fi necesară utilizarea capetelor de cablu.

Construcție și compatibilitate materială

Construcția terminalului utilizează o conexiune prin șurub pentru fixarea conductorilor și o conexiune prin știft care permite conectarea la dispozitivele de distribuție. Elementele conductoare sunt fabricate din materiale compatibile atât cu cupru (Cu), cât și cu aluminiu (Al), ceea ce elimină problemele galvanice la contactul diferitelor metale.

Designul compact se caracterizează prin două găuri de montare, care permit fixarea stabilă în tablouri de distribuție și dulapuri de comandă. Absența elementelor izolatoare în construcție permite o eficiență maximă a conductiei curentului, menținând în același timp dimensiunile minime ale dispozitivului.

Parametri de funcționare și posibilități de aplicare

Dispozitivul funcționează la o tensiune nominală de 1000V și un curent nominal In = 1250A, ceea ce îl face potrivit pentru circuite cu sarcină electrică ridicată. Construcția unipolară cu trei borne pe pol permite conducerea în paralel a trei conductori cu secțiuni identice sau secțiuni mixte în intervalul de la 70 la 300 mm².

Universalitatea se manifestă, de asemenea, prin posibilitatea de a conecta diferite tipuri de conductori: conductori flexibili fără capete de tip tub (70-300 mm²), conductori flexibili cu capete de tip tub (70-240 mm²) și conductori multivioli (70-300 mm²). Această flexibilitate simplifică proiectarea instalațiilor și reduce costurile prin eliminarea necesității utilizării unor elemente intermediare suplimentare.
