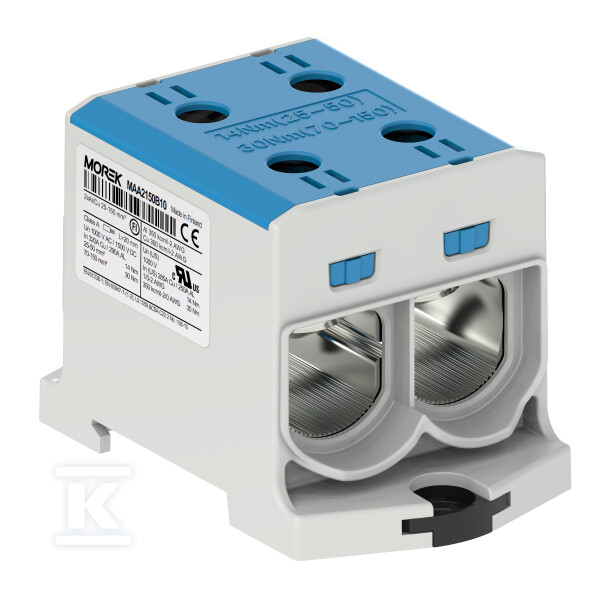

Conector OTL150-2 albastru 2xAl/Cu 25-150mm² 1000V AC/1500V DC, clemă universală MAA2150B10

Soluție universală pentru conductori de aluminiu și cupru

Conectorul OTL150-2 este o soluție avansată, concepută pentru conectarea sigură a conductorilor fabricați atât din aluminiu, cât și din cupru, într-o gamă largă de secțiuni de 25-150 mm². Datorită tehnologiei inovatoare de zincare, permite conectarea directă a conductorilor Al/Cu fără a fi necesară utilizarea unor adaptoare suplimentare Cu/Al sau a unor capete bimetalice speciale.

Dispozitivul funcționează la o tensiune nominală de 1000V AC/1500V DC și un curent de 640A, ceea ce îl face alegerea ideală pentru instalațiile de joasă tensiune și medie tensiune. Intervalul de temperaturi de lucru de la -25°C la +80°C asigură fiabilitatea în diverse condiții de mediu.

Construcție și materiale

Corpul conectorului este fabricat din material termoplastic PA66 de înaltă calitate, care se caracterizează prin clasa de inflamabilitate V0 conform UL94, garantând siguranța maximă în exploatare. Pasta de contact aplicată din fabrică protejează punctul de contact electric și face conectorul gata de utilizare imediat după scoaterea din ambalaj.

Construcția compactă cu dimensiunile de 51×54×84 mm încape într-o carcasă modulară standard. Conectorul are 1 nivel cu 4 borne pe nivel, ceea ce permite o configurare flexibilă a conexiunilor. Nivelurile interne sunt cu punte din fabrică, simplificând procesul de instalare.

Parametri electrici și siguranță

Conectorul a trecut teste riguroase de rezistență mecanică, precum și teste de sarcină și scurtcircuit, obținând clasa de scurtcircuit A. Aceasta înseamnă posibilitatea de a fi utilizat ca borne principale de alimentare în instalații expuse la suprasarcini de curent și scurtcircuite. Dispozitivul respectă cerințele normelor EN 60947 și EN 61238, deținând certificatele UL 1059 și SGS FI.

Mecanismul de montare ClickSet™ permite fixarea rapidă pe șina DIN TH-35 mm sau, alternativ, cu ajutorul șuruburilor imbus No.6. Momentul de strângere este de 14 Nm pentru conductori de 25-50 mm², respectiv 30 Nm pentru conductori de 70-150 mm².

Aplicare și compatibilitate

Caracteristicile universale fac ca acest conector să găsească o utilizare largă în sectorul energetic, industrial, precum și în instalațiile rezidențiale și fotovoltaice. Este compatibil cu toate tipurile de conductori: fire simple, cabluri flexibile și cabluri sectoriale rigide sau multifilare.

Disponibil în cinci variante de culoare: gri, albastru, galben-verde, roșu și negru - permițând identificarea ușoară a funcțiilor în instalație. Gradul de protecție IP20 asigură protecția de bază împotriva atingerii componentelor sub tensiune, menținând în același timp ventilația adecvată a dispozitivului.
