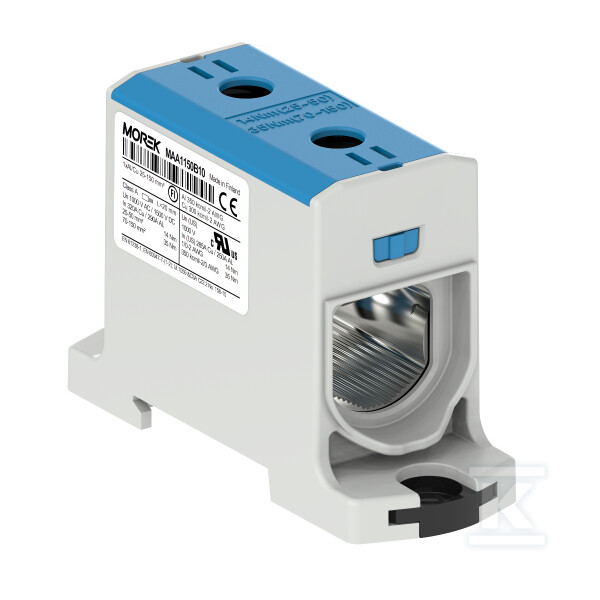

Conector OTL150 albastru 1xAl/Cu 25-150mm² 1000V AC/1500V DC, clemă universală MAA1150B10

Clema OTL150 albastră 1xAl/Cu 25-150mm² 1000V AC/1500V DC

Clema universală MAA1150B10 permite conectarea sigură a conductorilor din aluminiu și cupru cu secțiuni cuprinse între 25 mm² și 150 mm², la o tensiune nominală de până la 1000 V AC și 1500 V DC.

Construcție și materiale care asigură siguranța

Carcasa este fabricată din material termoplastic cu clasa de inflamabilitate V0 conform standardului UL94. Dimensiunile dispozitivului sunt 31 × 54 × 84 mm, ceea ce permite montarea pe șina de montaj DIN TH-35 mm.

Nivelurile interne sunt pontate din fabrică, eliminând necesitatea unor conexiuni suplimentare între niveluri. Montarea este posibilă pe șina DIN sau prin șuruburi direct pe placa de montaj.

Parametri de funcționare și compatibilitate materială

Clema funcționează stabil în intervalul de temperaturi de la -25°C la +80°C, la un curent nominal de 320 A. Tehnologia Al/CU permite conectarea directă a conductorilor de aluminiu și de cupru fără a fi necesară utilizarea adaptoarelor Cu/Al sau a terminalelor bimetalice.

Construcția permite utilizarea conductorilor monofilari, flexibili și multifilari în întregul interval de secțiuni de la 25 mm² la 150 mm².

Aplicații profesionale și norme de siguranță

Este apreciat în special în prefabricarea tablourilor de comandă și a panourilor de distribuție de joasă tensiune, unde este necesară o fiabilitate ridicată a conexiunilor electrice.

Clema respectă cerințele normelor EN 60947 și EN 61238-1, deținând certificarea UL 1059 și SGS FI. Clasa de scurtcircuit A confirmă posibilitatea utilizării ca borne principale de alimentare în instalații expuse la suprasarcini și scurtcircuite.

Montaj și exploatare

Fiecare clemă este furnizată din fabrică cu pastă de contact, ceea ce o face gata de utilizare imediat după scoaterea din ambalaj. În timpul instalării conductorilor de aluminiu, se recomandă îndepărtarea stratului de oxid și respectarea momentului de strângere recomandat pentru șuruburile de fixare, indicat pe capac.

Disponibilă în cinci variante de culoare: gri, albastră, galben-verde, roșie și neagră, ceea ce facilitează organizarea și identificarea circuitelor în panoul de distribuție.
