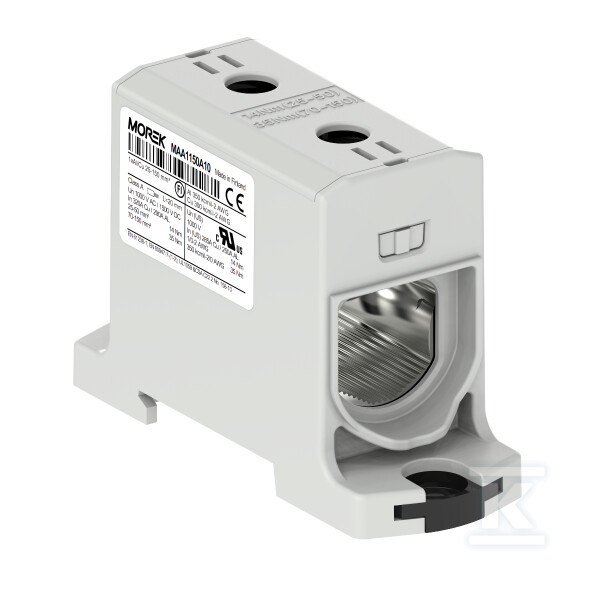

Conector OTL150 gri 1xAl/Cu 25-150mm² 1000V AC/1500V DC, clemă universală MAA1150A10

Soluție universală pentru instalații electrice

Conectorul OTL150 este un dispozitiv de distribuție conceput pentru funcționare cu conductori de secțiuni mari. Acest model se distinge prin conexiunea universală Al/Cu, care elimină necesitatea utilizării de adaptoare suplimentare sau a capetelor bimetalice speciale.

Construcție și materiale care asigură siguranța

Corpul este realizat din material termoplastic cu clasa de inflamabilitate UL94 V-0, ceea ce indică proprietăți de autoextincție ale materialului izolant. O astfel de construcție garantează siguranța la incendiu chiar și în medii industriale exigente.

Partea conductoare este fabricată din aluminiu, iar elementele de contact sunt acoperite din fabrică cu pastă de contact.

Parametri de funcționare și compatibilitatea conductoarelor

Dispozitivul funcționează la o tensiune nominală de până la 1000V AC și 1500V DC. Curentul nominal este de 320A pentru conductoare de cupru și 290A pentru cele din aluminiu.

Intervalul de secțiuni suportate include:

• Conductoare monobucată: 25-150 mm²
• Conductoare flexibile fără capăt: 25-120 mm²
• Conductoare flexibile cu capăt tubular: 25-120 mm²
• Conductoare multifilare: 25-150 mm²

Temperatura de funcționare în intervalul -25°C până la +80°C garantează fiabilitatea în condiții de mediu variabile.

Mecanism de montaj ClickSet™ și flexibilitatea instalației

Montajul se realizează pe o șină DIN TH-35 mm standard, folosind sistemul brevetat ClickSet™, care permite fixarea instantanee fără utilizarea de scule. Alternativ, este posibil și montajul cu șuruburi pe o suprafață plană.

Dimensiunile dispozitivului sunt compacte: 31×54×84 mm, ceea ce facilitează instalarea chiar și în spații limitate din tablourile de distribuție ale panourilor de control.

Conformitate normativă și certificare de siguranță

Conectorul îndeplinește cerințele normelor:

• EN 60947-7-1:2009 - borne pentru conductori de cupru
• EN 61238-1:2003 - conectori de compresie și mecanici pentru cabluri de putere

Dispune de certificate internaționale care confirmă cea mai înaltă calitate:

• Certificat UL 1059
• Certificat SGS FI
• Clasa de scurtcircuit A - testată pentru sarcini termice și de scurtcircuit

Clasa A înseamnă că dispozitivul poate fi utilizat ca element principal de alimentare în instalații expuse la suprasarcini de curent și scurtcircuite, asigurând un nivel ridicat de siguranță în exploatare.

Gradul de protecție IP20 asigură o exploatare sigură în interiorul tablourilor de distribuție ale panourilor de control, menținând în același timp funcționalitatea completă a mecanismului de montaj ClickSet™ și vizibilitatea momentului de strângere pe capacul dispozitivului.
