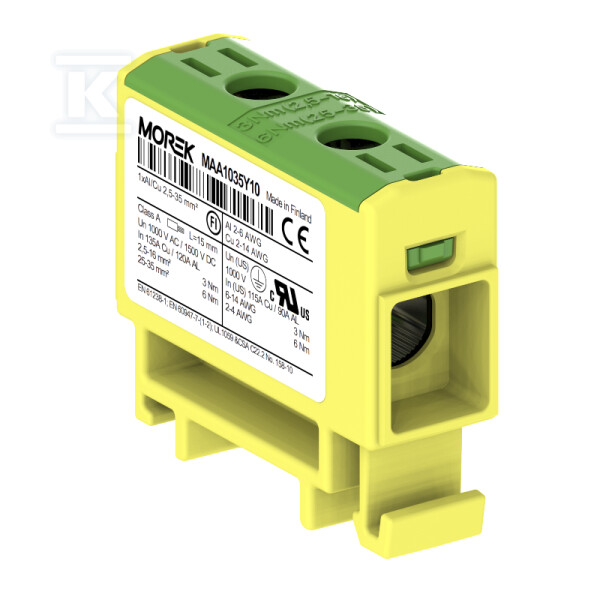

Conector OTL35 galben-verde 1xAl/Cu 2,5-35mm² 1000V AC/1500V DC, clemă universală MAA1035Y10

Soluție universală pentru instalații Al/Cu

Conectorul OTL35 galben-verde permite conectarea directă a conductoarelor din aluminiu și cupru, de la rețelele energetice și instalațiile industriale până la instalațiile rezidențiale și fotovoltaice.

Datorită tehnologiei speciale de galvanizare și a pastei de contact aplicate din fabrică, conectorul permite conectarea directă a conductoarelor Al/Cu fără a fi necesare adaptoare sau capete bimetalice speciale. Acest lucru simplifică semnificativ procesul de instalare și minimizează riscul de erori de montaj.

Versatilitatea de utilizare face ca un singur conector să acopere o gamă diversă de aplicații – de la fire monolitice, la fire torsadate și conductoare sectoriale, atât rigide, cât și multifilare, în intervalul de secțiuni 2,5-35mm². Culoarea galben-verde identifică elementul ca fiind destinat conexiunilor de protecție (PE).

Parametri tehnici și siguranță

Dispozitivul oferă parametri electrici ridicați, garantând o exploatare sigură în condiții exigente. Tensiunea nominală de 1000V AC / 1500V DC și curentul nominal de 135A îl fac potrivit pentru instalații cu diferite niveluri de tensiune.

Carcasa este realizată din material termoplastic cu clasa de inflamabilitate V0 (conform UL94), asigurând rezistență la condițiile de mediu în intervalul de temperaturi -25°C până la +80°C. Etajele interioare sunt pontate din fabrică, eliminând necesitatea conexiunilor interne suplimentare.

Conectorul a trecut teste riguroase mecanice, de sarcină și de scurtcircuit, obținând clasa de scurtcircuit A. Acest lucru înseamnă că poate fi utilizat ca borne principale de alimentare în instalații expuse la suprasarcini și scurtcircuite.

Construcție și montaj

Construcția compactă cu dimensiunile 16×40×45mm permite utilizarea eficientă a spațiului în tablourile electrice. Montajul se realizează pe șina DIN TH-35mm standard, prin intermediul mecanismului patentat ClickSet™, care permite fixarea instantanee fără utilizarea uneltelor.

Mecanismul cu șurub asigură o conexiune electrică sigură, păstrând simplitatea operațională – cuplul de strângere este vizibil pe capacul conectorului, facilitând verificarea montajului corect. Alternativ, este posibil și montajul cu șuruburi pentru o flexibilitate mai mare a instalării.

Gradul de protecție IP20 protejează împotriva atingerii accidentale a părților sub tensiune în condiții standard de exploatare.

Aplicații și compatibilitate

Conectorul OTL35 este utilizat în distribuția de putere, ca borne principale de alimentare și în instalațiile fotovoltaice expuse la condiții atmosferice variabile.

Compatibilitatea include:

• Conductoare monolitice: 2,5-35mm²
• Conductoare torsadate fără mufă de terminare: 2,5-25mm²
• Conductoare torsadate cu mufă de terminare: 2,5-25mm²
• Conductoare multifilare: 2,5-35mm²

Produsul îndeplinește cerințele normelor internaționale EN 60947, EN 61238, dispune de certificatele UL 1059 și SGS FI.
