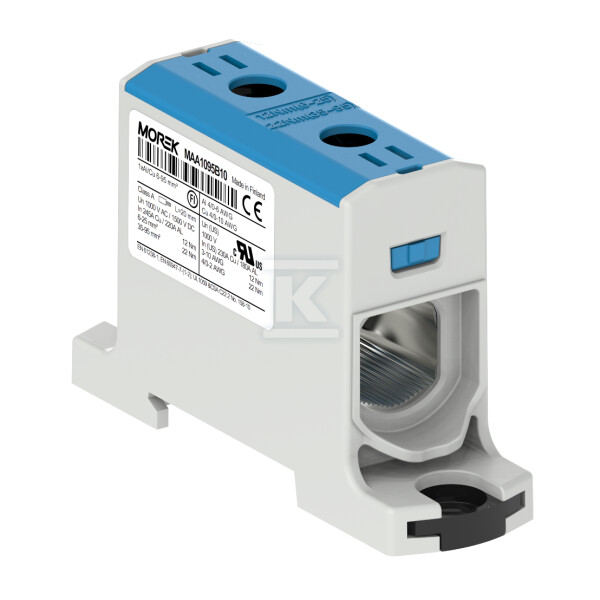

Conector OTL95 albastru 1xAl/Cu 6-95mm² 1000V AC/1500V DC, clemă universală MAA1095B10

Soluție universală pentru conexiuni Al/Cu în instalațiile electrice

Conectorul OTL95 albastru este o bornă universală profesională, proiectată pentru conectarea în siguranță a conductoarelor din aluminiu și cupru cu secțiunea de 6 până la 95 mm². Datorită tehnologiei inovatoare de galvanizare a aluminiului și a pastei de contact aplicate din fabrică, dispozitivul elimină necesitatea utilizării adaptorilor suplimentari Cu/Al sau a capetelor bimetalice.

Construcție și materiale de înaltă calitate

Corpul realizat din poliamid PA66 prezintă o clasă de inflamabilitate V0 conform normelor UL94, asigurând siguranță maximă în exploatație în condiții industriale. Elementele conductoare sunt fabricate din aluminiu galvanizat, garantând conexiuni electrice durabile, rezistente la coroziune și oxidare. Construcția compactă, cu dimensiunile 25×51×84 mm, se montează pe o șină standard DIN TH-35 mm.

Mecanismul șurub de tip hexagonal (6 mm) permite strângerea precisă cu un cuplu de 12 Nm pentru conductoare cu secțiunea 6-25 mm² și de 22 Nm pentru secțiuni mai mari, 35-95 mm². Cuplul de strângere este vizibil pe capacul conectorului, facilitând controlul montajului corect.

Parametri electrici și de mediu

Dispozitivul funcționează la o tensiune nominală de până la 1000V AC și 1500V DC, suportând un curent nominal de 245A pentru conductoare de cupru și 220A pentru cele din aluminiu. Intervalul de temperatură de funcționare, de la -25°C la +80°C, permite utilizarea în condiții de mediu dificile.

Gradul de protecție IP20 protejează împotriva atingerii părților sub tensiune și a accesului la corpuri solide cu diametrul mai mare de 12,5 mm. Nivelele interne sunt interconectate, permițând crearea de sisteme de distribuție extinse.

Conformitate normativă și certificare

Conectorul îndeplinește cerințele normelor europene EN 61238-1 (cerințe pentru bornele principale de alimentare) și EN60947-7-1 (echipamente de distribuție la joasă tensiune). Dispune de certificatul internațional UL1059, precum și de certificatele naționale SGS FI și GOST-R.

Datorită testelor riguroase mecanice, de sarcină și de scurtcircuit, dispozitivul a obținut clasa de scurtcircuit A conform normelor EN. Aceasta înseamnă că poate fi utilizat ca bornă principală de alimentare în instalații expuse la suprasarcini și scurtcircuite.

Aplicații profesionale

Mecanismul de montaj ClickSet™ permite fixarea rapidă pe șina DIN sau, alternativ, prin șuruburi, în cazul montajului pe suprafață. Disponibil în diferite variante cromatice – gri, albastru, galben-verde, roșu și negru – permite identificarea ușoară a funcției în instalația electrică.
