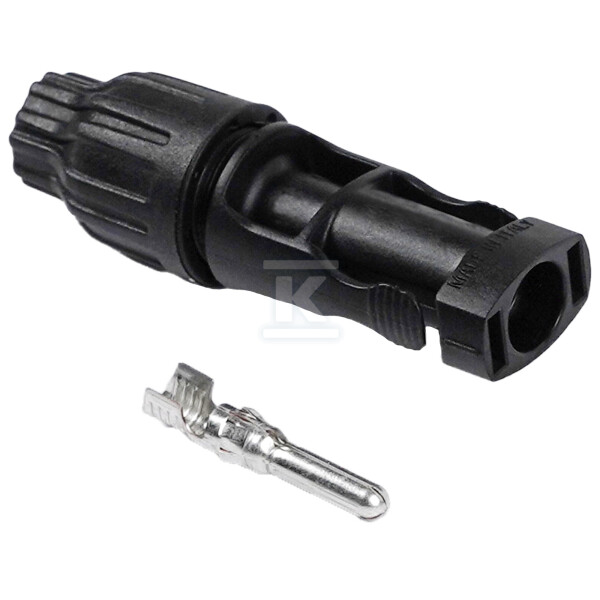

Conector fotovoltaic MC4 bărbat pentru cablu 2,5‑6mm2, IP68, 1500VDC TUV MAP1006B40

Conectori fotovoltaici MC4 marca MOREK

Conectorii fotovoltaici MC4 marca MOREK reprezintă un element cheie al sistemelor PV, asigurând conexiuni fiabile între panourile solare și tablourile de distribuție sau invertoarele DC/AC. Modelul MAP1006B40 este un conector MC4 masculin destinat montării pe conductoare cu secțiuni de 2,5-6mm², compatibil cu standardul industrial MC4, garantând interoperabilitatea cu majoritatea panourilor solare și a componentelor sistemice disponibile.

Parametri electrici și de mediu

Dispozitivul funcționează la o tensiune nominală de 1500V DC, fiind adecvat pentru instalații fotovoltaice de înaltă tensiune. Capacitatea de încărcare nominală este de până la 40A, iar pentru conductoare cu secțiuni mai mici (2,5-4mm²), curentul maxim este de 25A, în timp ce pentru secțiuni mai mari (4-6mm²) atinge valoarea completă de 40A.

Gradul de protecție IP68 asigură rezistență totală la praf și imersiune temporară în apă.

Dimensiunile dispozitivului sunt 20×62×20mm (lățime×înălțime×adâncime), asigurând o construcție compactă care nu ocupă spațiu excesiv în instalație.

Materiale constructive și siguranță

Elementele conductoare sunt realizate din cupru zincat, care asigură o conductivitate electrică excelentă și rezistență la coroziune. Zincarea protejează suplimentar împotriva oxidării contactelor în mediul exterior umed.

Corpul conectorilor este fabricat din material plastic ignifug de clasa UL94 V0, ceea ce înseamnă că materialul nu propagă flacăra și se stinge singur după îndepărtarea sursei de foc în maxim 10 secunde.

Construcția de tip „Conector" conform clasificării ETIM utilizează un sistem de contacte cu arcuri care menține o presiune constantă prin forța arcului.

Certificare TUV și garanție a calității

Conectorii fotovoltaici Morek din seria MAP posedă certificatul TUV – o omologare prestigioasă care confirmă cele mai înalte standarde de calitate, siguranță și durabilitate a produsului. Certificarea TUV include teste riguroase de rezistență și verificarea parametrilor electrici în diverse condiții de mediu.

Acest certificat reprezintă o garanție suplimentară a fiabilității produsului în exploatarea pe termen lung a instalațiilor fotovoltaice, unde defecțiunile conexiunilor pot duce la pierderi energetice semnificative și reparații costisitoare.

Montaj și compatibilitate sistemică

Conectorul este montat direct pe conductoare prin strângerea contactului conectorului pe firele cablului. Procesul necesită utilizarea unei clești dedicate pentru MC4 și a uneltelor de montaj pentru strângerea piulițelor de blocare și a gheruțelor.

Produsul face parte dintr-un ecosistem mai larg de accesorii MOREK, care include și variantele feminine, precum și conectori pentru montaj pe panou în tablouri de distribuție. Această modularitate sistemică permite construirea de instalații PV complete folosind componente uniforme ale unui singur producător.

Materialul corpului este fără halogeni, eliminând eliberarea de gaze toxice în cazul unui eventual incendiu și respectând cerințele normelor ecologice privind reducerea emisiilor nocive.
