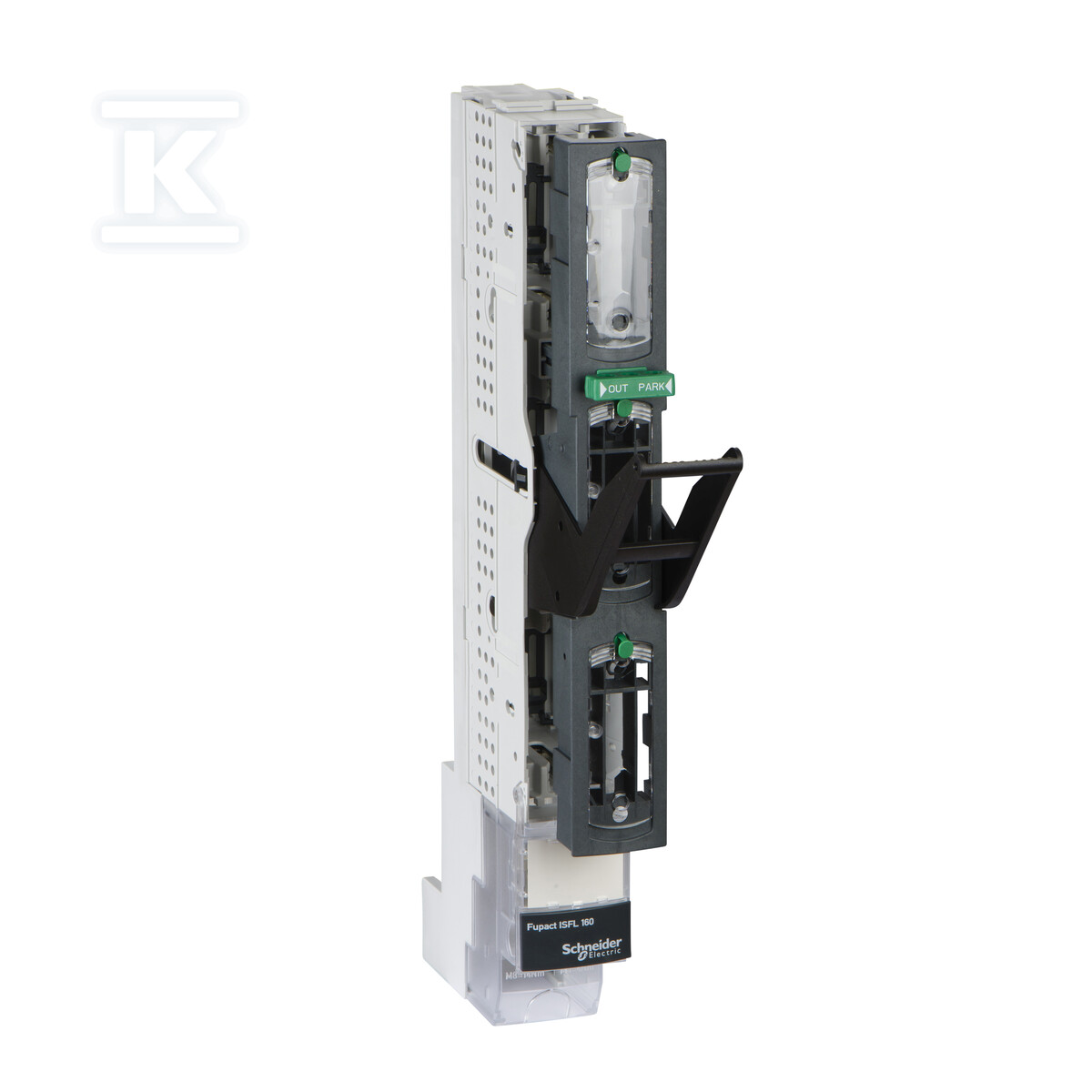

Întrerupător de tip șină, FuPacT ISFL160, distanță 100mm, conexiuni prin șurub M8 LV480852

Întrerupător cu siguranțe profesional pentru bare colectoare

FuPacT ISFL160 este un întrerupător cu siguranțe trifazic proiectat special pentru conectarea directă la bare colectoare cu o distanță de 100mm. Dispozitivul reprezintă soluții verticale eficiente cu o construcție modulară compactă, care elimină necesitatea unui spațiu suplimentar pentru instalarea transformatorilor de curent.

Construcție și parametri electrici

Separatorul asigură un curent nominal continuu de 160A la o tensiune maximă de lucru de 800V AC. Datorită curentului nominal de scurtcircuit de 100kA, acesta garantează o protecție eficientă a circuitelor chiar și în cazul unor defecțiuni electrice grave. Dispozitivul utilizează cartușe de siguranță de tip DIN NH000 și DIN NH00, iar interfața sa standardizată este compatibilă cu toate tipurile de dispozitive de măsurare.

Construcția permite montarea atât în poziție orizontală, cât și verticală, cu posibilitatea de a aranja unitățile una peste alta. Sistemul este dotat cu un monitor de siguranță separat, care asigură controlul stării fiecărui cartuș de siguranță individual.

Aplicare și compatibilitate

Dispozitivul este ideal pentru aplicații de protecție, monitorizare și controlul echipamentelor, precum și în sistemele de distribuție a energiei. În categoria de utilizare AC22B, acesta atinge performanța maximă la tensiuni de până la 690V AC, în timp ce în categoria AC23B, își menține parametrii la tensiuni de până la 415V AC.

Separatorul dispune de un punct de întrerupere vizibil și un indicator al poziției contactelor, ceea ce facilitează controlul stării dispozitivului în timpul exploatării. Sistemul permite blocarea mecanismului cu ajutorul a 3 lacăte, ceea ce crește siguranța lucrărilor de service.

Parametri de mediu și conformitate normativă

FuPacT ISFL160 funcționează într-un interval larg de temperaturi de la -20°C la +70°C, menținându-și funcționalitatea deplină în condiții industriale dificile. Gradul de protecție IP20 protejează împotriva atingerii părților periculoase și împotriva accesului corpurilor solide mai mari de 12mm.

Dispozitivul îndeplinește cerințele normelor EN/IEC 60947-1 și EN/IEC 60947-3 și deține certificatele CE, CCC și EAC. Construcția asigură clasa de protecție II pentru partea frontală și gradul de protecție IK07 împotriva impacturilor mecanice.
