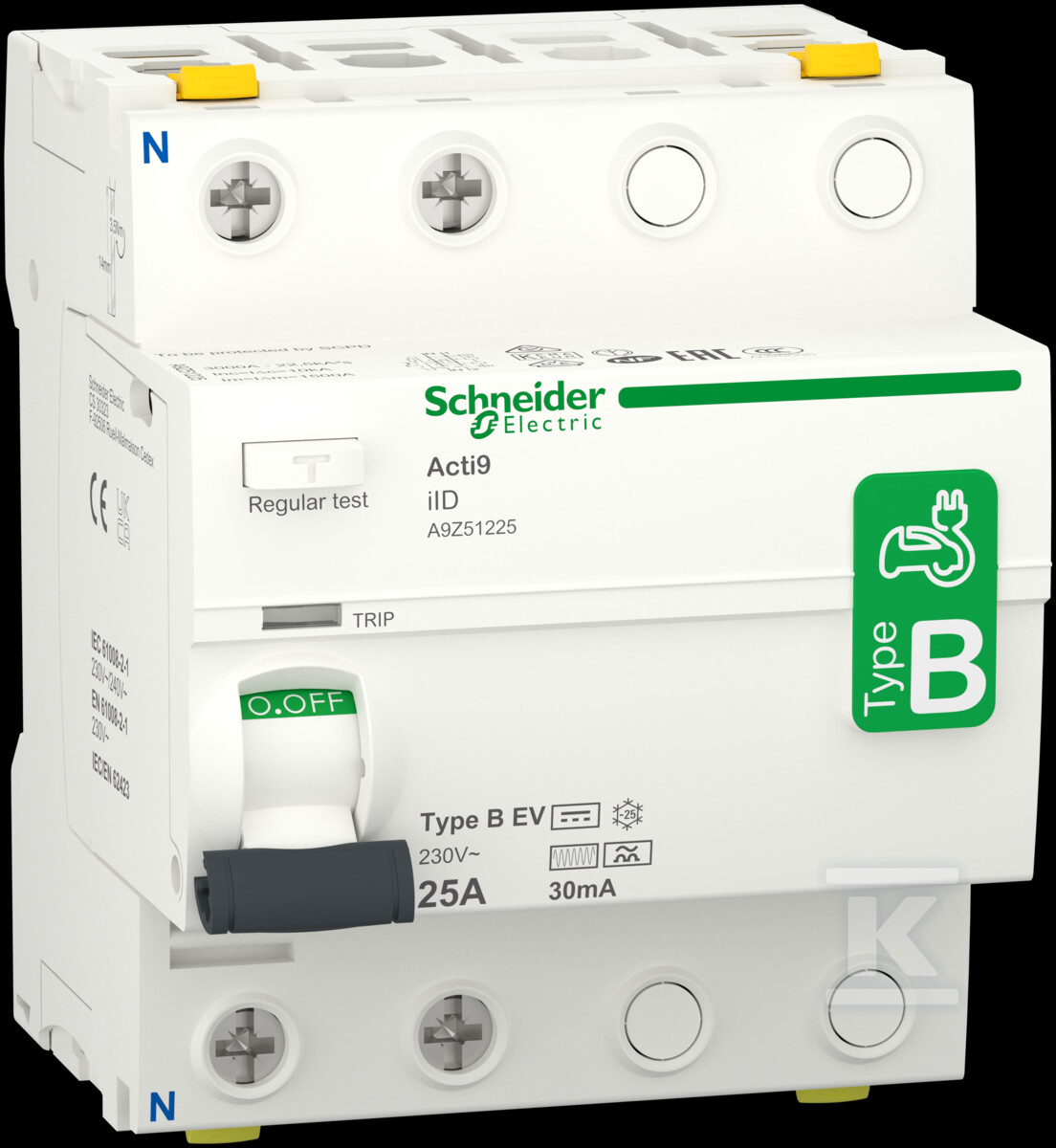

Întrerupător diferențial Acti9 iID-25-2-30-B-EV 25A bipolar 30mA tip B-EV A9Z51225

Protecție pentru stația de încărcare a vehiculelor electrice

Întrerupătorul diferențial de curent rezidual Acti9 iID a fost proiectat special pentru protecția stațiilor de încărcare a vehiculelor electrice, asigurând o protecție completă împotriva electrocutării prin contact direct sau indirect, precum și protecție împotriva incendiilor. Dispozitivul îndeplinește funcția de deconectare a circuitelor electrice în cazul apariției unui scurtcircuit la împământare.

Tipul B-EV se caracterizează printr-un timp de declanșare instantaneu la un curent rezidual de 30mA, ceea ce garantează o reacție rapidă la situațiile de pericol. Tehnologia independentă de tensiune asigură o funcționare fiabilă chiar și în cazul fluctuațiilor tensiunii de alimentare.

Construcție și caracteristici de utilizare

Construcția modulară pe șină DIN cu o lățime de 4 module (72mm) permite montarea ușoară în tablouri electrice. Adâncimea de montare este de doar 44mm, ceea ce permite economisirea spațiului în instalație.

O caracteristică excepțională este indicatorul Visitrip - un indicator mecanic pe partea frontală a dispozitivului care arată polul defect, reducând semnificativ timpul de intervenție de service. În plus, fereastra VisiSafe cu o bandă verde pe comutator semnalizează deschiderea completă a polilor, permițând lucrări de întreținere în siguranță.

Terminale frontale duble acceptă conductori monofilari (1-35mm²) și multifilari (1-25mm²), asigurând flexibilitate la conectare.

Parametri de funcționare și de mediu

Dispozitivul funcționează la o temperatură ambientală de la -25°C la +60°C, la o frecvență de 50Hz și o tensiune nominală de 230V AC. Gradul de protecție IP20 protejează împotriva contactului cu degetul și împotriva accesului unor unelte cu un diametru mai mare de 12mm.

Rezistența mecanică ajunge la 20000 de cicluri, iar cea electrică la 15000 de cicluri de lucru. Capacitatea nominală de cuplare/decuplare este Idm/Im = 1500A, iar curentul condiționat de scurtcircuit este Inc/IΔc = 10kA.

Tensiunea de izolație Ui = 250V și rezistența la supratensiuni impulsive Uimp = 6kV asigură o funcționare sigură în instalațiile industriale. Pierderile de putere sunt de doar 0,53W, ceea ce minimizează consumul de energie în timpul funcționării normale.

Dispozitivul respectă cerințele normelor IEC/EN 61008-2-1 și IEC/EN 62423 și deține certificatele VDE NF IMQ KEMA, confirmând cele mai înalte standarde de calitate și siguranță.
