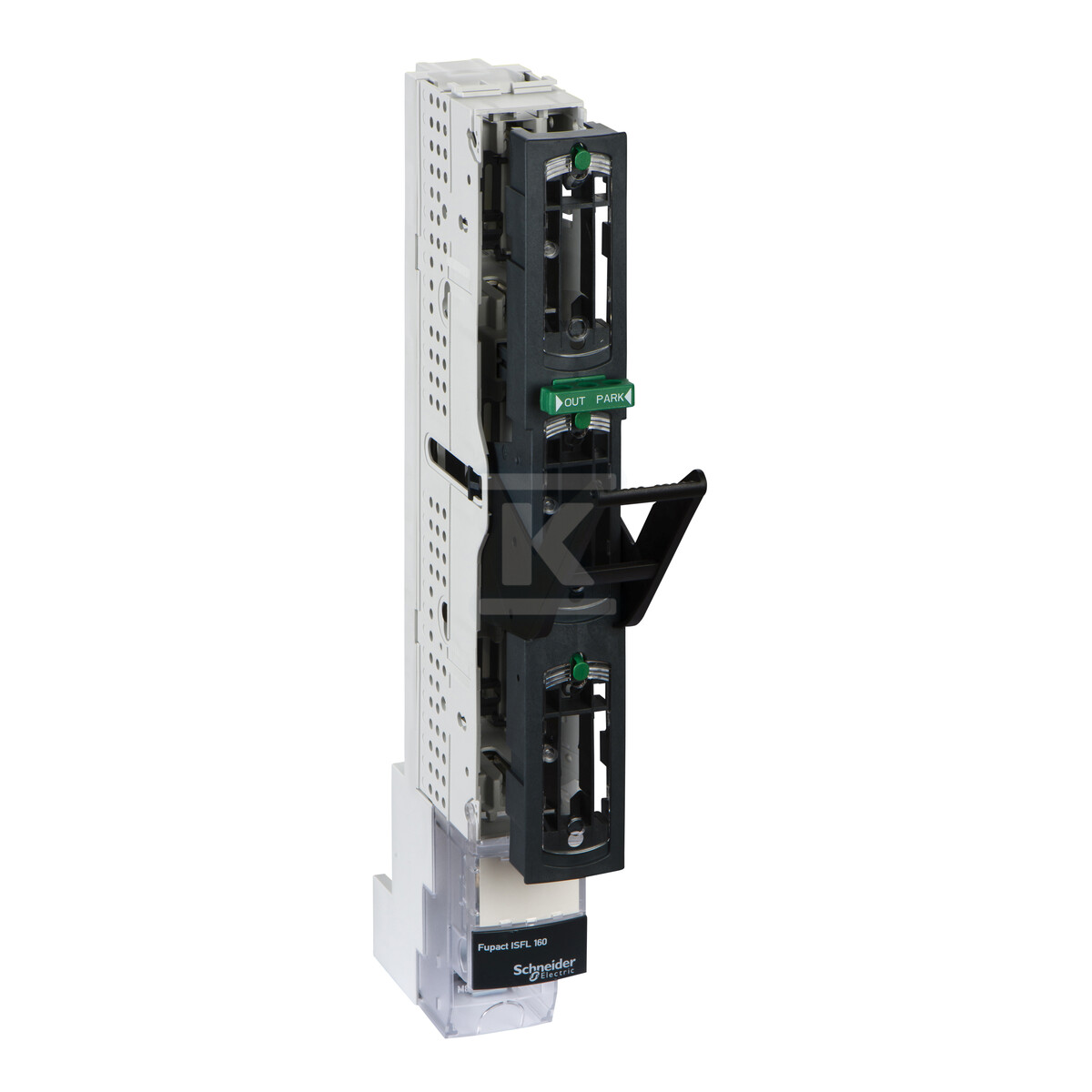

Separator de tip șină, FuPacT ISFL160, distanță 100mm, conexiuni pentru cablu 95mm2 LV480853

Separator de șină FuPacT ISFL160 cu sistem de protecție cu siguranțe fuzibile

Separatorul de șină FuPacT ISFL160 este un dispozitiv compact destinat montării pe șine DIN cu ecartament de 100mm, asigurând protecție și control eficient al circuitelor electrice în instalații industriale și clădiri publice. Dispozitivul suportă un curent nominal de 160A la o tensiune de lucru de până la 800V AC.

Construcție și parametri tehnici

Dispozitivul este realizat într-o carcasă cu dimensiunile 50×405×123mm (lățime × înălțime × adâncime) cu o greutate de 1.3kg, ceea ce asigură un raport optim între funcționalitate și spațiul ocupat. Construcția tripolară permite manipularea simultană a celor trei faze, iar conexiunile cu șuruburi garantează conexiuni sigure și durabile ale conductoarelor.

Separatorul este adaptat pentru funcționarea cu cartușe siguranțe fuzibile de tip NH000 și NH00, care pot fi montate în suporturi speciale echipate cu mânere care permit manevrarea ușoară. Sistemul de suporturi pentru siguranțe fuzibile asigură posibilitatea verificării individuale a stării fiecărui cartuș prin funcția "separated fuse monitor", ceea ce facilitează semnificativ diagnosticarea și întreținerea instalației.

Parametri de funcționare și siguranță

Dispozitivul se caracterizează printr-o rezistență ridicată la curenții de scurtcircuit - curentul condiționat nominal de scurtcircuit este de 100kA, ceea ce garantează protecție eficientă chiar și în cazul apariției stărilor de scurtcircuit de urgență. Curentul nominal de scurtă durată 5kA timp de 1 secundă ridică suplimentar nivelul de siguranță al instalației.

Gradul de protecție al carcasei IP20 protejează împotriva atingerii părților aflate sub tensiune și împotriva pătrunderii corpurilor solide mai mari de 12.5mm. Construcția îndeplinește cerințele standardelor EN/IEC 60947-1 și EN/IEC 60947-3, deține certificări CE, CCC și EAC, ceea ce confirmă conformitatea cu standardele internaționale de siguranță.

Aplicații și compatibilitate

FuPacT ISFL160 este utilizat ca element de protecție în sistemele de distribuție a energiei electrice, asigurând monitorizarea și controlul funcționării receptoarelor conectate. Dispozitivul poate funcționa la temperaturi de la -20°C până la +70°C, ceea ce permite montarea în diverse condiții de mediu.

Conexiunile cablate sunt adaptate pentru conductoare cu secțiunea transversală de 95mm², permițând deservirea instalațiilor de putere considerabilă menținând parametrii electrici optimi. Montarea pe șine DIN permite implementarea rapidă în tablourile electrice existente și extinderea ușoară a sistemului cu module suplimentare.

Durabilitatea mecanică a dispozitivului este de 1400 cicluri, iar durabilitatea electrică este de 200 cicluri pentru diferite categorii de sarcină (AC-21B, AC-22B, AC-23B), ceea ce garantează funcționarea fiabilă de lungă durată în condiții tipice de exploatare.
