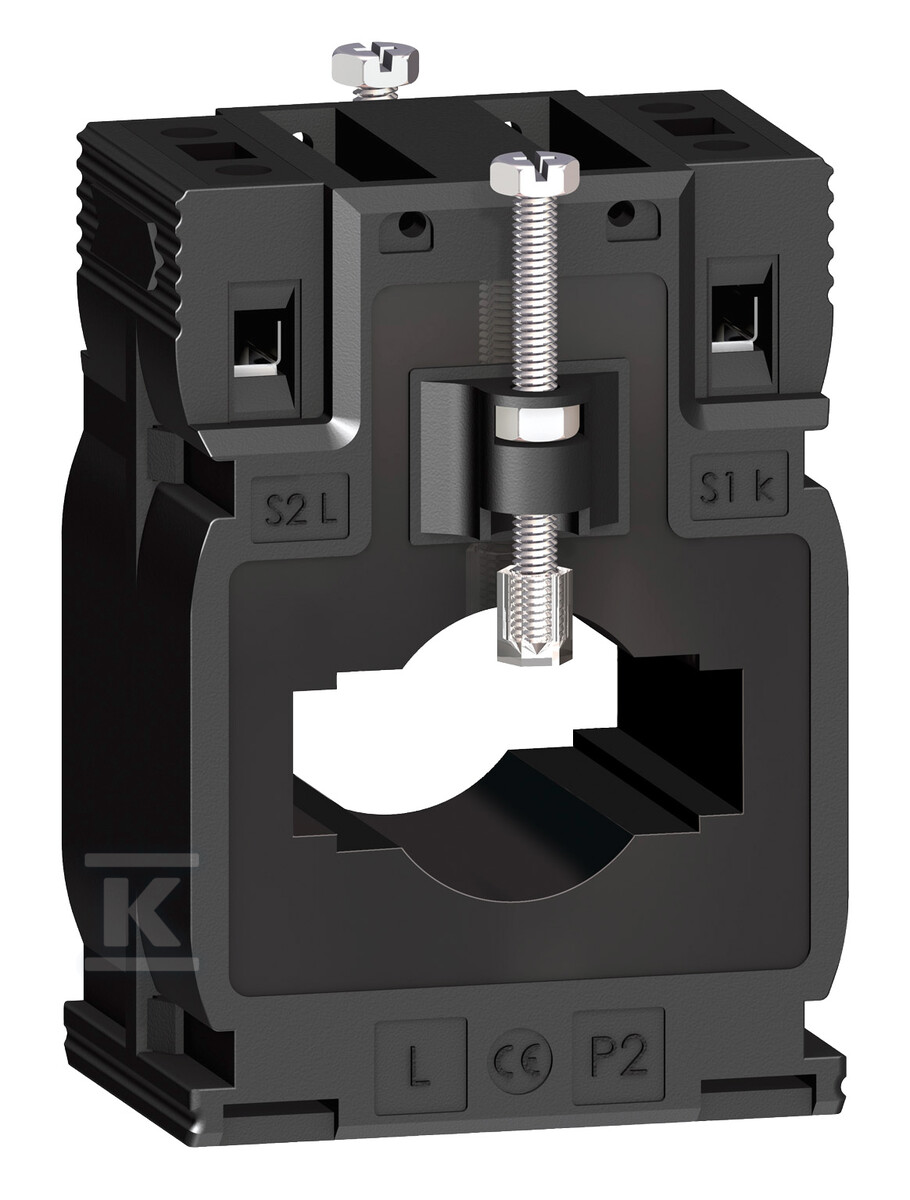

Transformator de curent PowerLogic DIN 250/5 diametru cablu 26 mm sau magistrală METSECT5MB025

Transformator de curent tropicalizat PowerLogic

Acest transformator de curent din seria PowerLogic a fost proiectat pentru măsurarea precisă a curentului în instalații electrice cu cerințe ridicate. Datorită construcției compacte și posibilităților universale de montare, acesta este potrivit atât pentru tablouri electrice industriale, cât și pentru sisteme de automatizare a clădirilor.

Construcție și parametri electrici

Transformatorul de tip ferită/cu orificiu cu un diametru al orificiului de 26 mm permite măsurarea conductorilor cu un diametru exterior maxim al cablului de 26 mm. Curentul primar nominal de 250 A este redus la curentul secundar standard de 5 A, asigurând compatibilitatea cu majoritatea instrumentelor de măsură și de protecție.

Dispozitivul oferă două clase de acuratețe:

• Clasa 0.5 la o putere apparentă maximă de 4 VA
• Clasa 1 la o putere apparentă maximă de 6 VA

Factorul de siguranță este FS 5. Tensiunea nominală de izolație este de 3 kV, iar tensiunea nominală de lucru nu depășește 720 V AC la frecvența rețelei (50/60 Hz).

Versatilitatea montajului și compatibilitatea

Transformatorul a fost adaptat pentru diverse metode de instalare:

• Montare pe șină DIN folosind șuruburi izolate sau clipsuri
• Fixare pe busbar (bare de distribuție)
• Instalare pe plăcuță de montaj

Compatibilitatea cu ieșirea dublă pentru busbar include dimensiunile:

• 40,5 × 12,5 mm
• 32,5 × 15,5 mm

Dimensiunile exterioare compacte (60 × 85 × 43/63 mm) și greutatea redusă (0,305 kg) facilitează integrarea în instalațiile existente fără necesitatea modificării tabloului electric.

Condiții de funcționare și norme de siguranță

Dispozitivul își menține funcționalitatea deplină într-un interval larg de temperaturi de la -25°C la +60°C și la o umiditate relativă de 0...95%. Tropicalizarea asigură rezistența la condiții de mediu dificile, specifice instalațiilor industriale.

Transformatorul respectă cerințele normelor internaționale:

• IEC 61869-2 - standard pentru transformatoare de măsură
• VDE 0414 - norma germană de siguranță
• CE - certificat de conformitate europeană

Clasa de izolație electrică B și gradul de protecție IP20 garantează o funcționare sigură în medii industriale. Curentul termic convențional este de 15 kA, iar curentul dinamic de rezistență este de 2,5 Ith, ceea ce asigură rezistența la condiții de scurtcircuit.
