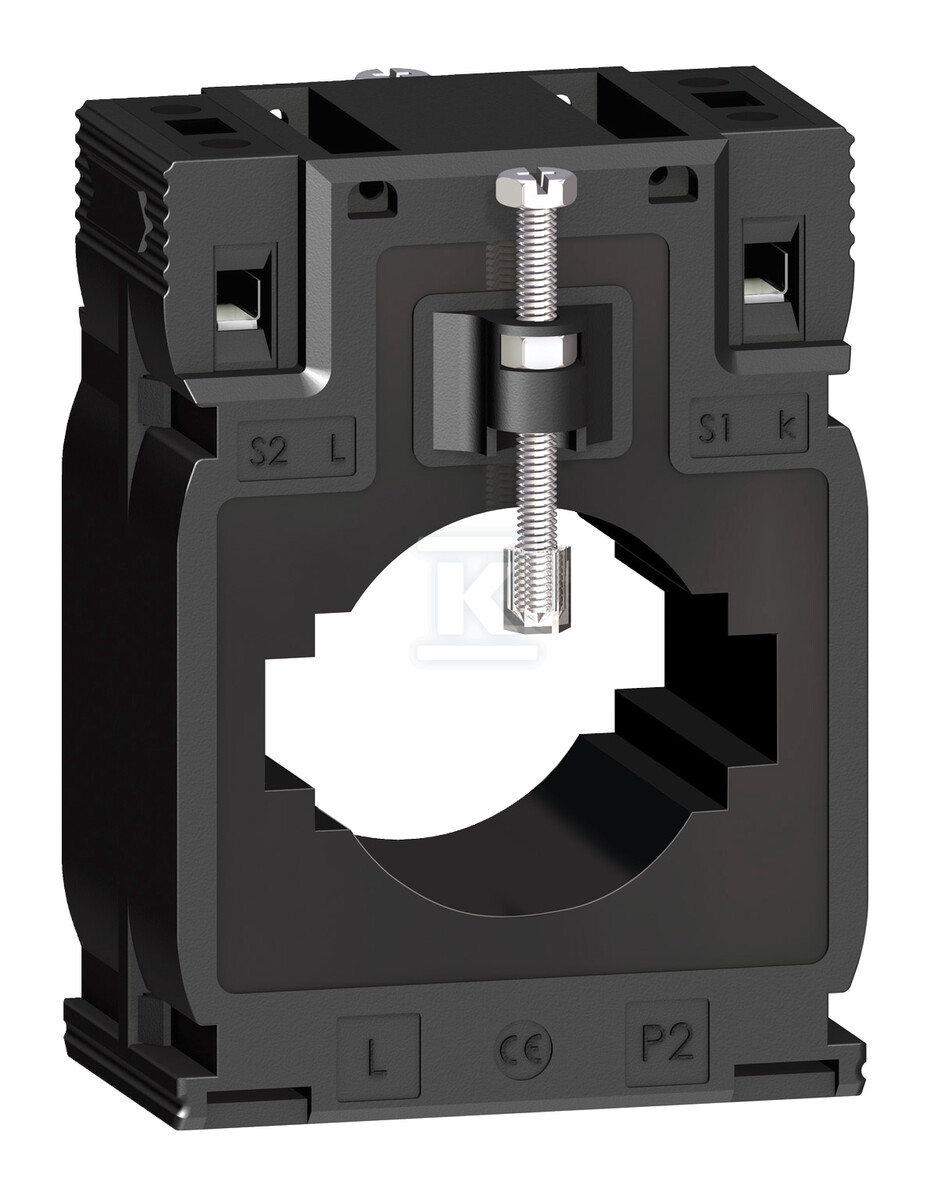

Transformator de curent PowerLogic DIN 600/5 diametru cablu 40 mm sau magistrală de bare METSECT5MD060

Transformator de curent profesional pentru aplicații exigente

Acest transformator de curent tropicalizat din seria PowerLogic a fost proiectat special pentru măsurarea curentului în bare colectoare și cabluri cu un diametru exterior de până la 40 mm. Dispozitivul asigură o măsurare precisă la un curent primar de 600 A și secundar de 5 A, ceea ce îl face o soluție ideală pentru tablouri electrice industriale și instalații energetice care necesită o înaltă acuratețe de măsurare.

Transformatorul se caracterizează printr-o construcție compactă cu dimensiuni de 70×95×45 mm și o greutate de doar 0,349 kg, ceea ce facilitează instalarea în spații limitate din tablouri. Datorită tropicalizării, dispozitivul își menține funcționalitatea deplină la temperaturi cuprinse între -25°C și 60°C și la o umiditate relativă de 0-95%, fiind eficient atât în camere frigorifice, cât și în medii industriale fierbinți.

Parametri tehnici și siguranța exploatării

Transformatorul oferă două clase de acuratețe adaptate diferitelor nevoi de măsurare: clasa 0.5 la o putere maximă de 6 VA, asigurând cea mai înaltă precizie a măsurării, și clasa 1 la o putere maximă de 8 VA, pentru aplicații standard de măsurare. Factorul de supraîncărcare FS 5 garantează o funcționare sigură chiar și în cazul suprasarcilor semnificative.

Dispozitivul funcționează la o tensiune nominală sub 720V AC la o frecvență de 50/60 Hz, are o izolație cu tensiune de rezistență de 3 kV și clasa de izolație electrică B. Curentul termic convențional în aer liber este de 36 kA, iar rezistența dinamică la scurtcircuit atinge valoarea 2,5 Ith. Factorul maxim de siguranță este stabilit la nivelul de 5, ceea ce asigură o protecție suplimentară împotriva situațiilor neprevăzute.

Montaj, compatibilitate și conformitate normativă

Transformatorul oferă posibilități universale de montaj - poate fi instalat pe șina DIN folosind clipsuri sau șuruburi, precum și fixat pe bara colectoare sau pe placa de montaj. Orificiile proiectate special permit conectarea barelor cu dimensiunile 50,5×12,5 mm sau 40,5×20,5 mm, ceea ce extinde semnificativ gama de compatibilitate cu instalațiile existente.

Dispozitivul îndeplinește cerințele normelor internaționale IEC 61869-2 și VDE 0414, deținând certificate CE și EAC care confirmă conformitatea cu standardele europene de siguranță. Gradul de protecție al carcasei este IP20, protejând împotriva atingerii cu degetul și a accesului corpurilor solide mai mari de 12 mm. Șuruburile de blocare izolate asigură o siguranță suplimentară în timpul instalării și exploatării.

Datorită construcției solide a nucleului IEC și tropicalizării, produsul reprezintă o soluție de încredere pentru diverse aplicații industriale, unde stabilitatea parametrilor în condiții ambientale variabile și precizia măsurării pe termen lung sunt de esențială importanță.
