Cleme siguranță, conector cu șurub, negru, 4 mm², 6.3 A, 500 V, număr conexiuni: 2, număr niveluri: 1, TS 35, WSI 4 1886580000

Protecția circuitelor într-o carcasă compactă pe șină DIN

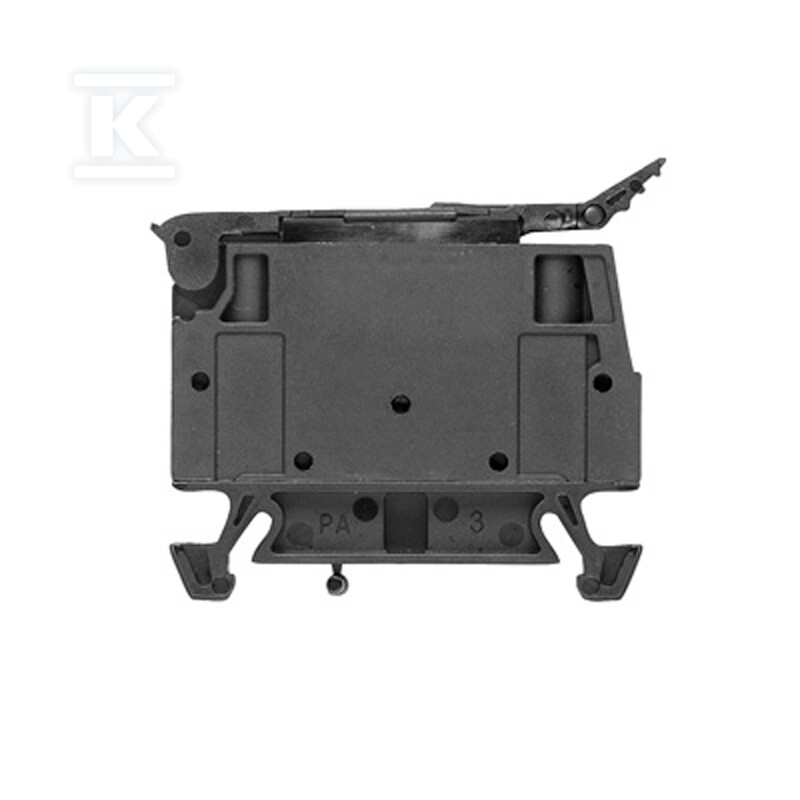

Borna cu siguranță WSI 4 este utilizată pentru construirea segmentelor de circuit securizate în tablouri electrice și dulapuri de comandă - acolo unde este necesară protecția separată a unei anumite părți a instalației împotriva suprasarcinii sau scurtcircuitului. Construcția mononivel cu două puncte de conectare permite conectarea conductorului de alimentare și a celui de ieșire prin intermediul unui cartuș de siguranță montat într-un suport detașabil.

Construcție și mecanism de conectare prin șurub

Carcasa este fabricată din material termoplastic Wemid - un material rezistent la temperatură care îndeplinește clasa de inflamabilitate UL94 V-0. Conectorul utilizează tehnologia de tip clamping yoke, care asigură o presiune constantă asupra conductorului fără a îl deteriora. Oțelul călit al clemei rezistă la sarcinile mecanice rezultate din slăbirea conexiunilor, iar cuprul contactelor placat cu staniu garantează o rezistență de contact scăzută, de aproximativ 1 mΩ, conform IEC 60947-7-x.

Suportul cartușului de siguranță este rabatabil - permite introducerea și scoaterea facilă a siguranței G-Si cu dimensiuni de 5 × 20 mm fără a fi necesară demontarea bornei de pe șină. Lungimea de dezinsulare a conductorului este de 8 mm, momentul de strângere este în intervalul 0,5-0,8 Nm, iar șurubul de fixare este M3 cu cap plat de 0,6 × 3,5 mm.

Intervalul secțiunilor de conectare:

Tip conductor	Interval secțiune
Monofil	0,5-4 mm²
Multifilar fără terminal de tip ferul	0,5-4 mm²
Multifilar cu terminal de tip ferul	0,5-2,5 mm²
Multicore	1,5-4 mm²

Secțiunea nominală a bornei în sine este de 4 mm², ceea ce corespunde intervalului AWG 30-12.

Parametri electrici și condiții de operare

Curentul nominal continuu este de 6,3 A, iar tensiunea nominală de conectare adiacentă este de 500 V AC. Tensiunea de impuls suportată este de 6 kV, ceea ce clasifică produsul ca fiind adecvat pentru instalații industriale cu cerințe ridicate de izolare.

Intervalul de temperatură de lucru este între −50 °C și +120 °C, ceea ce permite utilizarea atât în hale de producție răcite, cât și în medii cu temperatură ambientală ridicată - de exemplu, lângă motoare sau transformatoare.

Produsul nu necesită o placă de închidere (end cover plate) pentru funcționarea corectă, nici elemente suplimentare de etanșare - montajul se realizează prin clipsarea pe șina DIN TH-35 (TS35) și strângerea conductorilor.

Conformitate normativă și aprobări

Borna respectă cerințele standardului internațional IEC 60947-7-3, referitor la caracteristicile componentelor auxiliare pentru aparate electrice - în acest caz, bornele de conectare pentru aparate modulare.

Certificate suplimentare care confirmă posibilitatea utilizării:

• cURus - omologare pentru piața americană și canadiană pentru cablaje de fabrică și de teren (conductori AWG 30-12)
• CSA - certificat canadian pentru curenți de până la 15 A la o tensiune de până la 300 V
• RoHS - conformitate cu directiva privind restricționarea substanțelor periculoase

Producția are loc în China; codul tarifar HS este 85369010. Masa netă este de doar 11,3 g, iar dimensiunile sunt 42,5 × 50,7 × 8 mm - o încărcare minimă a șinei DIN chiar și cu un număr mare de module în tabloul electric.

Absența indicatorului de declanșare înseamnă că nu există nici LED, nici semnalizator mecanic pentru siguranță arsă - dacă semnalizarea este necesară, se recomandă luarea în considerare a modelelor WSI echipate cu funcție de semnalizare sau a unui sistem extern de monitorizare a circuitului.
