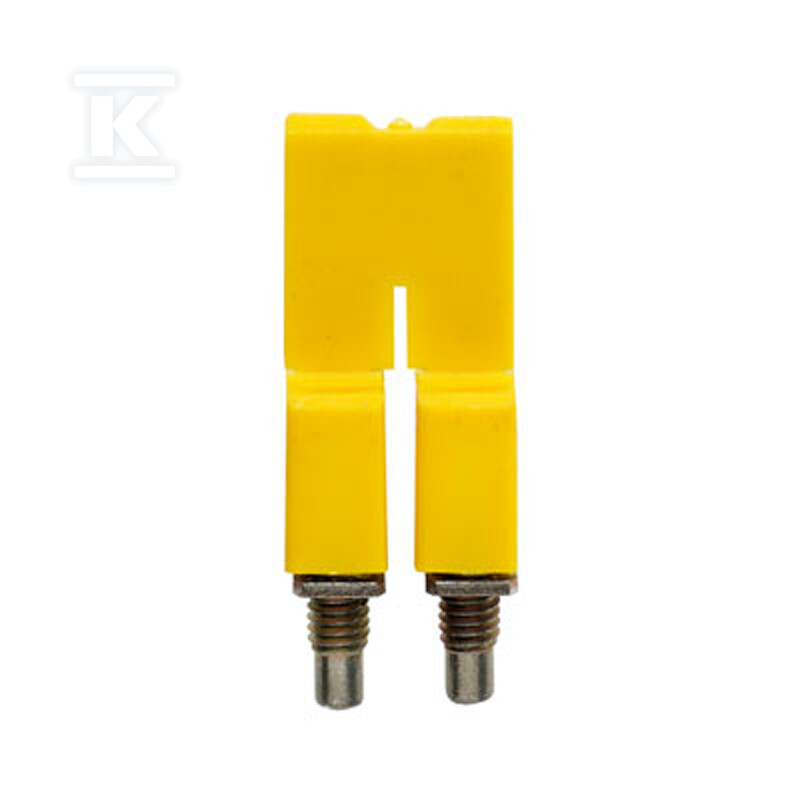

Conector de legătură (terminal), tip șurub, galben, 32 A, Număr poli: 2, Pas în mm: 5.10, Izolat: Da, Lățime: 7 mm, WQV 2.5/2 1053660000

Conector de pontaj pentru distribuția potențialului în sistemele modulare

Conectorul de pontaj WQV 2.5/2 (număr catalog 1053660000) este un element al sistemului modular Weidmüller, utilizat pentru conectarea a două borne adiacente cu o distanță de 5,1 mm. Dispozitivul elimină necesitatea utilizării firelor de pontaj în circuitele care necesită împărțirea curentului sau a semnalului pe două poli. Datorită construcției prin înșurubare, pontul asigură stabilitatea mecanică a conexiunii, rezistentă la vibrațiile specifice mediului industrial. Culoarea galbenă a carcasei facilitează identificarea vizuală în configurații de distribuție dense și distinge acest tip de conexiuni în cadrul sistemului de colorare al producătorului.

Elementul suportă un curent nominal de până la 32 A, ceea ce permite transportul în siguranță al unor valori suficiente pentru circuite de control al motoarelor, încălzire sau iluminat industrial. Izolația realizată din poliamidă (PA 66) cu clasa de inflamabilitate V0 garantează rezistența la temperaturi înalte și lipsa propagării focului. Intervalul de temperatură de lucru de la -60°C la +130°C permite montarea în condiții externe sau în zone cu variații termice extreme, nu doar în dulapuri de comandă climatizate.

Construcție mecanică și siguranța montajului

Construcția realizată cu precizie este adaptată standardului de pas 5,1 mm, aspect critic pentru compatibilitatea cu bornele modulare cu șurub din seria W. Lățimea conectorului este de 7 mm, ceea ce permite utilizarea eficientă a spațiului în dulap fără pierderea funcționalității. Înălțimea și lungimea elementului (aprox. 18 mm și 9,1 mm) au fost optimizate pentru a nu intra în conflict cu alte componente de deasupra sau sub borne, asigurând în același timp o suprafață de prindere pentru instrumentul de montaj.

Izolația completă și protecția împotriva contactului direct înseamnă că, după montare, toate părțile conductoare sunt acoperite de corpul izolator. Acest lucru elimină riscul unui scurtcircuit accidental cu instrumentul în timpul lucrărilor de service. Materialul PA 66 se caracterizează prin rezistență mecanică și chimică, prevenind fisurarea sub influența forței de strângere a șuruburilor și degradarea sub influența uleiurilor sau a altor substanțe chimice din dulapul de comandă. Montajul se realizează prin înșurubarea în bornele de bază cu o șurubelniță standard, fără necesitatea demontării instalației existente sau utilizarea tehnicilor de lipire. Rigiditatea conexiunii garantează un moment de strângere constant, prevenind slăbirea contactelor sub influența ciclurilor termice.

Aplicare și parametri operaționali

Principala utilizare se regăsește în sistemele de distribuție a potențialului și în transmiterea semnalelor logice în dulapuri de automatizare industrială (PLC), tablouri electrice de distribuție și panouri de control ale utilajelor. Ca element bipolar (2 poli), este eficient acolo unde este necesară alimentarea simultană a două circuite adiacente dintr-o singură sursă sau conectarea punctelor de măsură fără utilizarea firelor suplimentare de tip "pont". Acest lucru este util la construcția liniilor de semnal, unde precizia conexiunii este esențială pentru integritatea datelor transmise de către sistemul de control.

Utilizarea unui modul gata configurat cu geometrie fixă reduce timpul de montaj și costurile materialelor comparativ cu tăierea segmentelor individuale de fir de cupru. Configurația conexiunilor este clară și ușor de verificat vizual datorită culorii galbene uniforme. Demontarea conectorului este rapidă - este suficient să desfaceți șuruburile de fixare și să îndepărtați elementul fără a deteriora bornele de bază sau firele de alimentare. Dispozitivul nu deține certificare anti-explozie Ex-e, ceea ce înseamnă utilizare exclusivă în zone normale; respectă normele de bază de siguranță pentru echipamente electrice de jo
