Zabezpečenie primeraného tlaku vody v inštalácii je mimoriadne dôležité nielen pre bezpečnosť inštalácie, ale aj pre komfort používania a ekonomické aspekty.
Spoločnosť Caleffi Hydronic Solutions už niekoľko desaťročí dodáva komponenty pre domáce vodovodné inštalácie vrátane regulátorov tlaku vody v celej Európe. Naša ponuka obsahuje niekoľko sérií tohto typu zariadení, počnúc kompaktnými regulátormi radu 533, cez sériu 535, ktorá svojou konštrukciou veľmi uľahčuje inštaláciu a uvedenie inštalácie do prevádzky, až po prírubové verzie radu 576. Dnes si tento typ zariadení predstavíme na príklade regulátora série 535.
Pozrite si regulátory tlaku Caleffi v ponuke Onninen
Ako fungujú regulátory tlaku vody

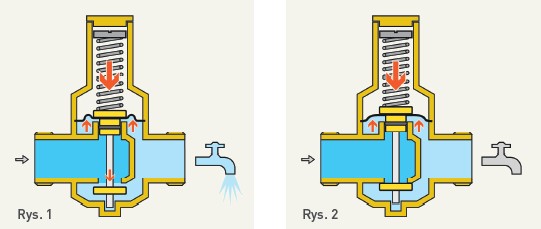

Princíp činnosti je založený na vyvážení dvoch síl. Sila, ktorou pôsobí pružina a sila vody pôsobiaca na membránu. Prevádzkový diagram počas odberu vody je uvedený nižšie (obr. 1).
Po otvorení odberného miesta za zariadením sa tlak pod membránou zníži. Sila, ktorou pôsobí pružina, je väčšia ako sila, ktorú pôsobí voda pôsobiaca na membránu. Pružina spôsobuje pohyb regulačného prvku smerom nadol, a tým aj prúdenie vody. Čím väčšia je spotreba vody, tým väčší je stupeň otvorenia regulačného prvku (obr. 2).
Ak nedochádza k odberu vody, tlak pod membránou sa zvyšuje až do dosiahnutia nastavenej hodnoty, čo spôsobí zatvorenie regulačného prvku. Ako tento typ zariadení funguje, už vieme, a preto je najvyšší čas vyriešiť hádanku: aký je rozdiel medzi reduktormi a regulátormi tlaku? Všetko závisí od konštrukcie regulačného prvku, ktorý sa odráža v činnosti ventilu . V prípade reduktora je konštrukcia taká, ako je znázornené na obrázku nižšie (obr. 3).
Pozrite si regulátory tlaku Caleffi v ponuke Onninen
Vstupný tlak pôsobí na regulačný prvok iba v jednom smere, čo má priamy vplyv na činnosť pružiny. V takomto prípade zmena vstupného tlaku spôsobí zmenu tlaku za reduktorom. Dizajn regulátora vyzerá mierne odlišne (obr. 4).
Vstupný tlak pôsobí na regulačný prvok v dvoch smeroch. Plochy v hornej a dolnej časti sú rovnaké, čo kompenzuje tlak a neovplyvňuje činnosť pružiny. Vodný regulátor je odolný voči kolísaniu vstupného tlaku. Nastavená hodnota je vždy udržiavaná na rovnakej úrovni.

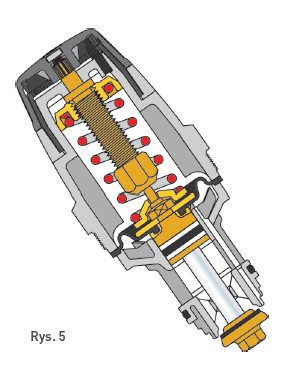

V prípade zariadení zo série 535 ide o regulátory tlaku vody. Zariadenia tejto série boli navrhnuté tak, aby zefektívnili proces inštalácie, prevádzky a údržby. Všetky prvky zodpovedné za činnosť regulátora sú umiestnené vo vyberateľnej vložke, čo uľahčuje postup kontroly alebo výmeny (obr. 5).
Prvky vložky obsahujúce pohyblivé časti sú vyrobené z plastu s nízkym koeficientom priľnavosti. Toto riešenie znižuje riziko tvorby vodného kameňa, ktorý je hlavnou príčinou zlyhania. Počiatočné nastavenie sa vykonáva pomocou nastavovacieho gombíka s indikátorom umiestneným na oboch stranách. Nastavenie tlaku je možné vykonať s presnosťou 0,5 baru pred alebo po inštalácii ventilu do inštalácie. Konštrukcia regulátora umožňuje jeho prevádzku pri vysokom vstupnom tlaku 25 barov.
