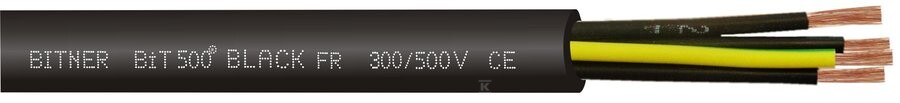

Riadiaci vodič BiT 500 BLACK FR 4G1,5 500V SB1896

Požiarna odolnosť a ochrana proti požiaru

Kábel BiT 500 BLACK FR je navrhnutý pre inštalácie, kde je požadovaná obmedzená horľavosť a schopnosť zabrániť šíreniu plameňov. Spĺňa normu IEC 60332-1-2 pre jeden kábel a IEC 60332-3-24 kategória C pre zväzky káblov – tá druhá znamená, že v prípade požiaru sa plameň nebude šíriť ďaleko pozdĺž trasy kábla. Vonkajší plášť má samozhášavé vlastnosti.

Priradená trieda reakcie na oheň podľa EN 13501-6 je Eca, čo potvrdzuje súlad s požiadavkami smernice CPR pre stavebné výrobky (PN-EN 50575). Produkt má označenie CE.

Je však dôležité jasne povedať – tento kábel nie je bezhalogénový (nespĺňa IEC 60754), takže v prípade horenia bude uvoľňovať typické plyny pre PVC. Tiež nie je s nízkou dymivosťou (nespĺňa IEC 61034). Ak projekt vyžaduje LSZH (Low Smoke Zero Halogen), je potrebné hľadať iné riešenie.

Konštrukcia a materiály

Medené žily triedy 5 (viacžilový ohybný vodič) s prierezom 1,5 mm² zaisťujú flexibilitu pri zachovaní mechanickej pevnosti. Štyri žily sú označené číslami, čo výrazne uľahčuje montáž a diagnostiku v rozsiahlych inštaláciách. Kábel obsahuje ochrannú žilu (označenie G), čo umožňuje priame pripojenie uzemnenia bez ďalších káblov.

Izolácia žíl a vonkajší plášť sú vyrobené z polychlórvinylu (PVC) v čiernej farbe. Čierna farba plášťa nie je náhodná – PVC stabilizované proti UV žiareniu umožňuje vystavenie kábla slnečnému žiareniu bez degradácie. Preto je možné ho inštalovať aj vonku.

Geometrické parametre:

Vlastnosť	Hodnota
Vonkajší priemer	~9,4 mm
Hmotnosť	~142 kg/km
Min. polomer ohybu (pevné)	≥5 × Ø = ~47 mm
Min. polomer ohybu (pohyblivé)	≥10 × Ø = ~94 mm

Odolnosť voči olejom potvrdená testom IEC 60811-404 – kábel toleruje kontakt s olejmi používanými v priemyselnom prostredí.

Rozsah teplôt a prevádzkové podmienky

Kábel pracuje v širokom rozsahu teplôt:

• pevné inštalácie: od -40°C do +80°C
• pohyblivé/flexibilné spoje: od -5°C do +80°C
• príležitostne pohyblivá prevádzka: od -15°C do +80°C

Menovité napätie je 300/500 V (U0/U) a skúšobné napätie pri 50 Hz je 3000 V. Izolačný odpor pri 20°C je minimálne 20 MΩ×km.

Tieto parametre umožňujú použitie v interiéroch suchých a vlhkých priemyselných priestorov, ako aj v exteriéroch – vrátane priameho ukladania do zeme.

Praktické použitie

Kábel BiT 500 BLACK FR sa osvedčí ako:

• riadiaci kábel – pre energetické riadiace a ochranné zariadenia, riadiace obvody strojov a technologických liniek,
• napájací kábel s nízkym výkonom – pre stacionárne a prenosné spotrebiče,
• kábel do zeme – priame ukladanie do zeme bez dodatočnej ochrany,
• externá inštalácia – vďaka UV odolnosti plášťa.

Typické aplikácie zahŕňajú napájanie záhradných čerpadiel, zavlažovacích systémov, automatických brán, vonkajšieho osvetlenia alebo pripojenie malých hospodárskych budov na pozemku. V priemysle sa používa na pripojenie pohyblivých častí strojov, zariadení pracujúcich v suchých a vlhkých priestoroch a v protipožiarnych inštaláciách, kde je potrebné obmedziť šírenie plameňov.

Výrobca – Zakłady Kablowe BITNER Sp. z o.o. z Krakova – už roky dodáva káble pre energetický sektor, priemysel a stavebníctvo. Produkty tejto značky nájdete pri veľkých infraštruktúrnych projektoch, ako aj pri menších elektrických inštaláciách.
