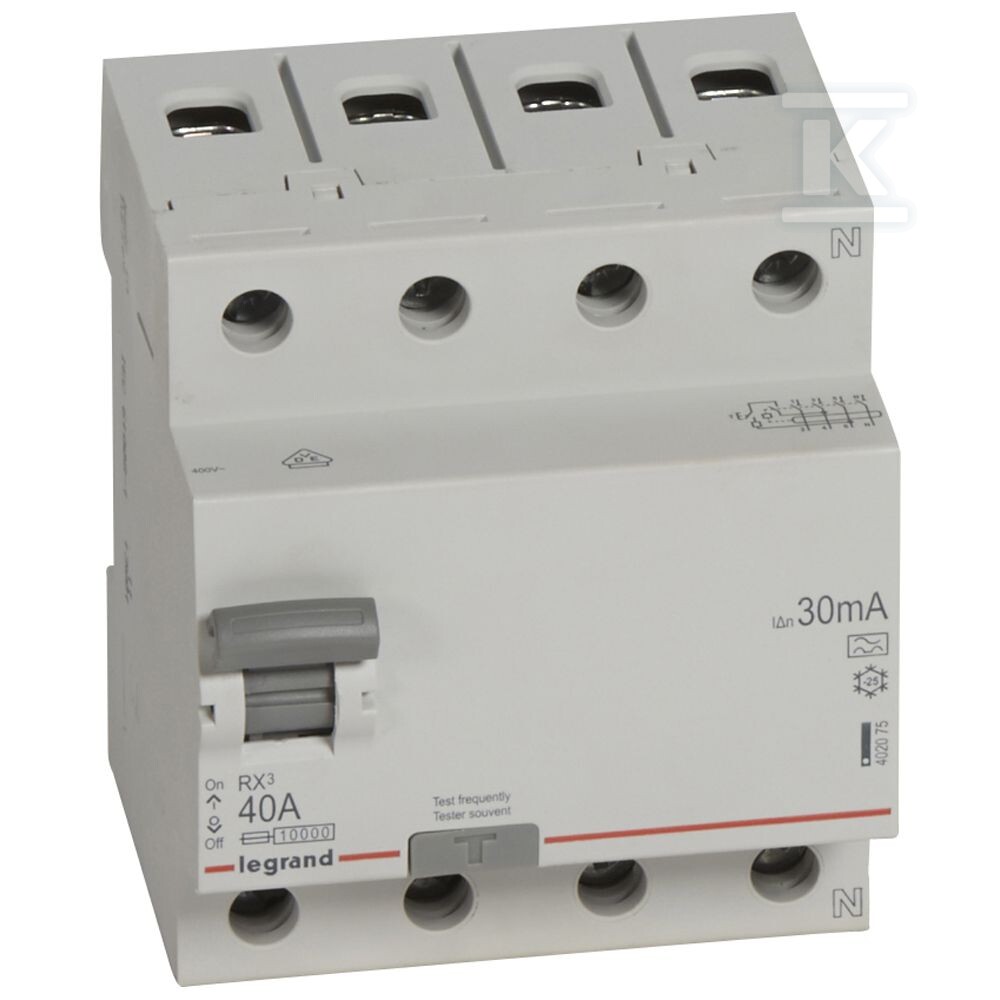

Prúdový chránič rx3 4p 40a 30mA typ A 402075

Moderná ochrana proti úrazu elektrickým prúdom v trojfázových inštaláciách

Prúdový chránič RX3 typ A je pokročilé bezpečnostné zariadenie navrhnuté pre profesionálov a koncových používateľov, ktorí hľadajú spoľahlivú ochranu pred úrazom elektrickým prúdom a požiarmi spôsobenými poruchami elektroenergetických inštalácií.

Konštrukcia a systémová kompatibilita

Štvorpolová konštrukcia (L1+L2+L3+N) robí zariadenie ideálnym pre trojfázové inštalácie s menovitým napätím 400V AC pri menovitom prúde 40A. Montáž na štandardnú DIN šinu EN 60715 umožňuje rýchlu inštaláciu v domácich, kancelárskych a priemyselných rozdeľovacích skriniach.

Šírka zariadenia predstavuje presne 4 moduly (71,2 mm), čo umožňuje optimálne využitie priestoru v elektrickej rozdeľovni. Hĺbka osadenia je len 44 mm a celková hĺbka zariadenia je kompaktných 78,85 mm pri výške 88,9 mm.

Pokročilé funkcie detekcie a bezpečnosti

Typ A sa vyznačuje schopnosťou detekcie nielen striedavých únikových prúdov (AC), ale aj pulzujúcich jednosmerných zložiek (DC). To je kľúčová výhoda oproti základným chráničom typu AC – čo je obzvlášť dôležité v moderných inštaláciách s elektronickým zariadením, ktoré generuje DC zložky.

Citlivosť prúdového chrániča vo štandardných 30 mA zabezpečuje optimálnu ochranu ľudí pred úrazom pri zachovaní vhodnej odolnosti voči prirodzeným únikovým prúdom, ktoré sa vyskytujú v správne fungujúcich inštaláciách.

Skratová odolnosť na úrovni 10 kA garantuje bezpečnú prevádzku aj v prípade výskytu závažných porúch inštalácie.

Prevádzkové a environmentálne parametre

Zariadenie si zachováva plnú funkčnosť v širokom rozsahu okolitých teplôt od -25°C do +60°C počas prevádzky a môže byť skladované v teplotách od -40°C do +70°C bez straty technických parametrov.

Stupeň ochrany IP20 zabezpečuje bezpečnú montáž vo vnútri elektrických rozdeľovníkov, chrániac pred dotykom aktívnych častí a pred prístupom pevných telies väčších ako Ø12 mm.

Bezhalogénové prevedenie eliminuje emisiu toxických plynov počas prípadného požiaru zariadenia – čo je obzvlášť dôležité pre evakuačnu bezpečnosť budov verejného účelu.

Normatívna zhoda a certifikácia

Produkt spĺňa požiadavky medzinárodnej normy IEC/EN 61008-1 pre prúdové chrániče bez nadprúdového prvku a nemeckej normy VDE0664-10, ktorá reguluje požiadavky pre prúdový chránič.

Menovité izolačné napätie Ui vo výške 500 V a úderné napätie Uimp v riadku 4 kV zabezpečujú vysokú odolnosť voči atmosférickým prepätiam a komutačným prepätiam vyskytujúcim sa v elektroenergetickej sieti.

Odolnosť voči prúdovému úderu do 0,25 kA chráni vnútorné prvky pred poškodením spôsobeným náhlými skokmi prúdu, ktoré sú charakteristické pre rozbeh elektrických motorov alebo kompenzáciu reaktívneho výkonu.

Pripojovací systém a prevádzka

Flexibilný pripojovací systém podporuje jednodrôtové vodiče s prierezom od 0,75 mm² do maximálne 50 mm², zatiaľ čo viacjadrové vodiče môžu mať prierez od 0,75 mm² do 35 mm². Táto univerzálnosť umožňuje prispôsobenie rôznym typom elektroenergetických inštalácií.

Integrovaný blokovací mechanizmus umožňuje fyzicky znemožniť neautorizované zapnutie zariadenia počas servisných alebo konzervačných prác v elektrickej rozdeľovni.

Zariadenie môže byť napájané zvrchu aj zdola podľa potrieb konfigurácie elektrickej rozdeľovne – táto flexibilita uľahčuje navrhovanie systémov distribúcie elektrickej energie.

Oznacenie všetkých pripojovacích svoriek uľahčuje správnu identifikáciu počas montáže a servisu vykonávaného technickým personálom s oprávnením na prevádzku elektroenergetických zariadení.
