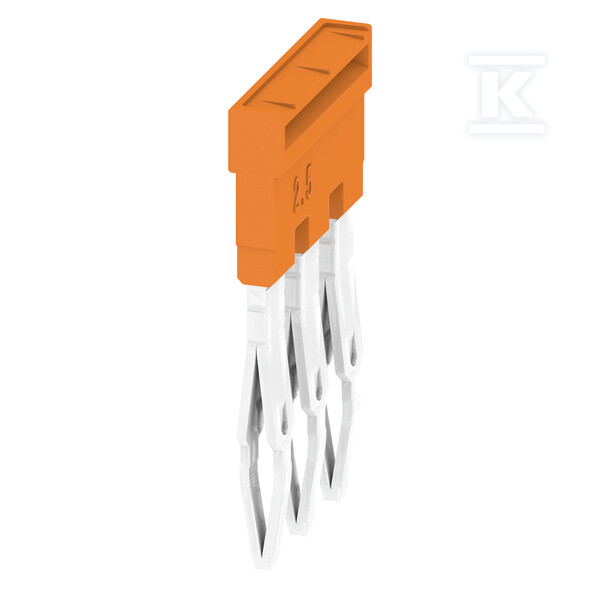

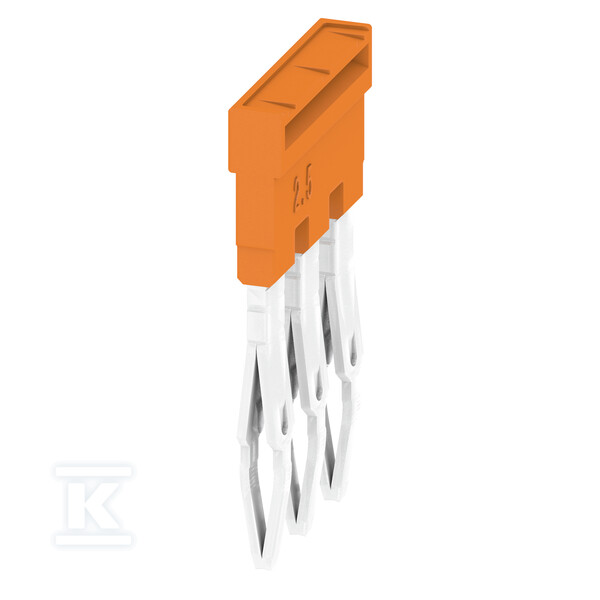

Cross-termínál (svorka), plug-in, oranžová, 24 A, Počet pólov: 3, Rozstup v mm: 5.10, Izolované: Áno, Šírka: 13 mm, ZQV 2.5N/3 1527570000

Distribúcia potenciálov a signálov v elektrických rozdeľovacích skriniach

Vkladací spojovací člen ZQV 2.5N/3 je kompaktný prvok určený na premostenie svorkových blokov - umožňuje prenos signálu alebo distribúciu potenciálu cez niekoľko svorkov súčasne bez nutnosti individuálneho zapájania každej z nich. V praxi to znamená menej vodičov v riadiacej skrini, rýchlejšiu montáž a prehľadnejší systém prepojenia.

Produkt patrí do série ZQV značky Weidmüller - jedného z najrozpoznateľnejších výrobcov spojovacích členov a svorkových blokov na priemyslenom trhu. Distribúcia potenciálov je základnou operáciou pri výstavbe priemyselných rozdeľovacích skríň, pričom tento typ prepojovacích členov predstavuje štandardné vybavenie každého inštalatéra pracujúceho s terminálmi tohto výrobcu.

Konštrukcia a elektrické parametre

Spojovací člen je vkladací - montuje sa priamo na príslušné svorkové bloky série Z (odtiaľ označenie ZQV). Vykonanie vkladací znamená jednoduchý, bezšróbový spôsob inštalácie: prvok sa vloží do drážok na svorkách a je hotovo. Nevyžaduje nástroje ani žiadne dodatočné montážne príslušenstvo.

Tri póly umožňujú súčasné prepojenie troch susediacich bodov v obvode. Nominálny prúd 24 A a rozstup 5,10 mm určujú kompatibilitu - spojovací člen je určený pre priechodné svorky s prierezom vodiča až do 2,5 mm², čo pokrýva najpoužívanejší rozsah v priemyselnej automatike.

Šírka celého prvku je 13 mm, pričom výška a hĺbka zapadajú do kompaktného formátu (rozmery blízke jednému svorkovému modulu). Vďaka tomu neporušuje geometriu skrine ani pri hustom usporiadaní prvkov.

Izolácia a bezpečnosť

Spojovací člen je plne izolovaný - obudova vyrobená z plastu s klasifikáciou horľutnosti UL 94 zabezpečuje ochranu pred náhodným dotykom vodivých častí (ochrana pred dotykom). Je to dôležité nielen pri každodennej prevádzke rozdeľovacej skrine, ale aj v kontexte požiadaviek na bezpečnosť práce.

Nemecká výroba potvrdzuje vysokú kvalitu spracovania. Okrem toho má prvok potvrdené protiexplózne vykonanie Ex-e, čo umožňuje jeho použitie v zónach ohrozených výbuchom - tam, kde normálna inštalácia vyžaduje špeciálne certifikáty.

Spĺňa požiadavky диреktívy RoHS a nariadenia REACH - neobsahuje látky podliehajúce obmedzeniam.

Kompatibilita a ekosystém

ZQV 2.5N/3 pasuje do širokej škály svorkových blokov Weidmüller série Z (či už PUSH IN A-Series alebo skrutkovanú W-Series). Výrobca ponúka tieto prepojovacie členy v rôznych konfiguráciách počtu pólov - od 2-polových až po 50-polové - a v niekoľkých farbách (oranžová, červená, modrá), čo umožňuje logické rozdelenie obvodov už v rámci farebného kódovania.

Séria ZQV je súčasťou širšieho ekosystému príslušenstva k terminálom Weidmüller, ktorý zahŕňa okrem iného koncové kryty (end plates), montážne držiaky (WEW/ZEW/AEB) a etiketovanie - všetko je navrhnuté tak, aby sa vzájomne hodilo bez nutnosti prispôsobovania rozmerov.
