Prepojovací svorka (terminál), plug-in, červená, 17,5 A, Počet pólov: 2, Raster v mm: 3,50, Izolované: Áno, Šírka: 5,5 mm, ZQV 1.5N/2 RD 1985650000

Efektívna distribúcia potenciálu v rozdeľovacích skriniach

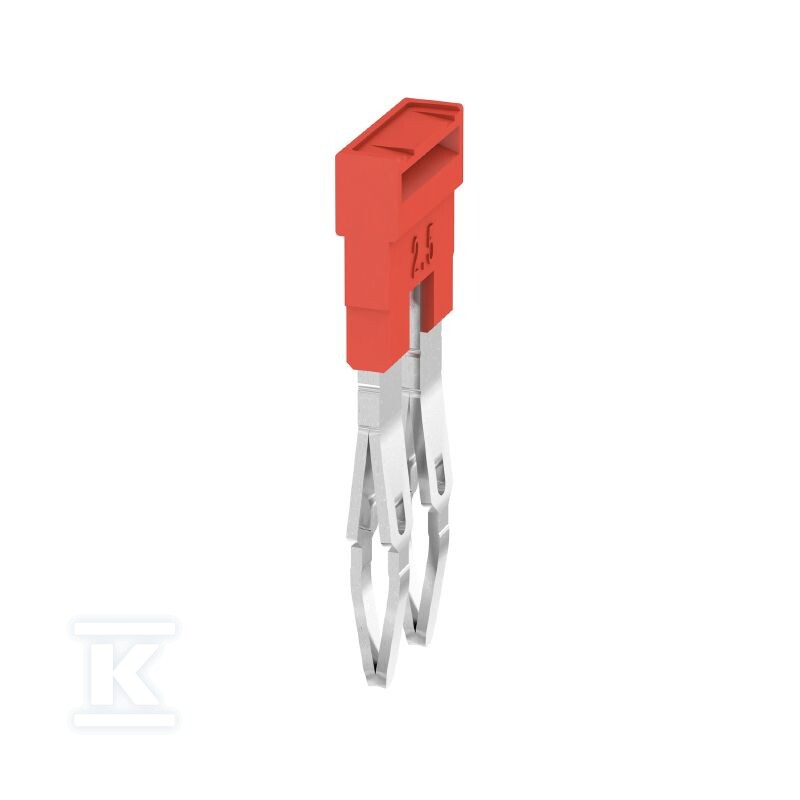

Spojka cross-connector ZQV 1.5N/2 RD je kompaktný krížový spojník určený na plug-in montáž v svorkovnicách. Jeho základnou funkciou je vytváranie elektrických spojení medzi susednými svorkami – umožňuje rozdelenie potenciálu alebo prenos signálu bez nutnosti vedenia dodatočných vodičov.

Dvojpolová konštrukcia umožňuje súčasné spojenie dvoch susedných svoriek v jednom montážnom pohybe. Raster 3,5 mm zabezpečuje presné prispôsobenie k štandardným svorkovým lištám s prierezom 1,5 mm², čo zodpovedá najpopulárnejším rozmerom používaným v priemyselnej automatike a riadiacich inštaláciách.

Červené farebné označenie uľahčuje identifikáciu napätia (L) v rozdeľovacej skrini – čo je obzvlášť užitočné pri servisných prácach a diagnostike.

Konštrukcia a kompatibilita

Puzdro je plne izolované, čo eliminuje riziko náhodného kontaktu s vodivými prvkami počas inštalácie a prevádzky. Integrovaná touch protection (ochrana pred dotykom) spĺňa bezpečnostné požiadavky v štandardných aplikáciách rozdeľovacích skríň.

Spojka je určená pre sériu ZQV – cross-connectory od spoločnosti Weidmüller, ktoré pasujú k terminálom z radu Klippon Connect (či už PUSH IN A-Series alebo skrutkovým W-Series). Montáž spočíva v zapojení spojky zhora do špeciálne profilovaných zásuviek svorkovej lišty – bez použitia náradia, čo výrazne urýchľuje káblové práce.

Celková šírka 5,5 mm zodpovedá dvom pólom pri rastri 3,5 mm – konštrukcia zachováva proporcie typické pre štandardné svorkové bloky.

Pracovné parametre a bezpečnosť

Menovitý nepretržitý prúd 17,5 A umožňuje prenos dostatočného výkonu pre väčšinu riadiacich obvodov nízkeho napätia – od napájania senzorov a prevodníkov, cez signálne obvody, až po distribúciu pomocného napätia 24 V DC.

Menovité pracovné napätie dosahuje 400 V AC/DC, čo zahŕňa typické sieťové aplikácie (230/400 V) a inštalácie s obniženým napätím používaným v automatike.

Verzia má certifikáciu Ex e (explosion-proof), čo znamená vhodnosť na použitie v zónach ohrozených výbuchom – tam, kde by štandardné komponenty mohli predstavovať zdroj zapálenia.

Praktické aplikácie

V inštalačnej praxi sa ZQV 1.5N/2 RD osvedčuje pri:

• výstavbe zberníc napájajúcich skupiny výstupných modulov,
• vytváraní spoločných uzemnení (GND) pre viacero meracích obvodov,
• rozdeľovaní riadiacich signálov medzi niekoľko odberných zariadení,
• vytváraní potenciálových premostení medzi sekciami svorkových líšt bez dodatočného zapojenia.

Červená farba uľahčuje organizáciu káblovania – separácia napájacích, signálnych alebo uzemňovacích dráh znižuje riziko chýb počas rozširovania alebo modifikácie inštalácie.
