Prepojovací terminál (svorka), plug-in, oranžový, 32 A, Počet pólov: 4, Raster v mm: 6,10, Izolované: Áno, Šírka: 22,1 mm, ZQV 4N/4 1527970000

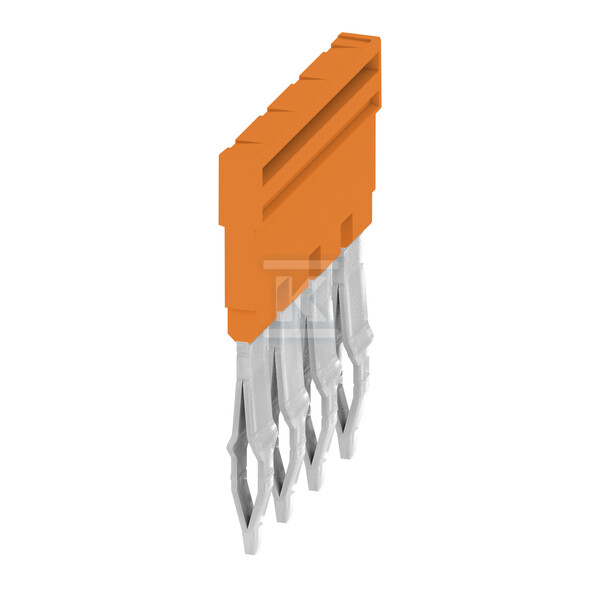

Konštrukcia a účel krosovacieho mostíka ZQV 4N/4

Premostovací mostík (nazývaný aj krížový spojovník alebo priečny svorkový spojovník) slúži na vytváranie elektrických spojení medzi susednými svorkami v terminálových blokoch - bez nutnosti vedenia dodatočných vodičov. Stačí ho zasunúť na kontakty, aby sa prepojili potenciály a rozdelil sa signál alebo napájanie medzi niekoľko obvodov.

Model ZQV 4N/4 od Weidmüller zahŕňa 4 póly (premostuje štyri susedné svorky) a montuje sa na zástrčenie - čo znamená rýchlu montáž/demontáž bez náradia. Oranžová farba uľahčuje identifikáciu trasy premostenia na lište.

Elektrické parametre a pracovné podmienky

Spojovník pracuje pri menovitom napätí do 400 V a trvalom prúde 32 A. Rozstup kontaktov je 6,1 mm (metrická mriežka) a celková šírka elementu je 22,1 mm - pasuje do štandardných svorkových lišt s touto mriežkou.

Dôležitou vlastnosťou je potvrdené vykonanie proti-výbuchové Ex-e, čo znamená súlad s normami pre zariadenia používané v zónach ohrozených výbuchom (kategória ATEX). Takéto elementy majú zvýšenú izoláciu a konštrukciu znemožňujúcu iskrzenie.

Bezpečnosť a izolácia

Mostík je plne izolovaný a vybavený ochranou pred dotykom (finger-safe). Aj pri servisných prácach alebo regulácii parametrov inštalácie je riziko náhodného kontaktu s prvkami pod napätím eliminované - čo ocení každý elektrikár pracujúci pri priemyselných rozdeľovacích skriniach.

Nosný materiál (základňa) bol zvolený tak, aby odolával podmienkam panujúcim v typických priemyselných inštaláciách. Výrobca uvádza triedu horľavosti UL 94 - informácia istotná pri aplikáciách vyžadujúcich samozhasínanie materiálu v prípade požiaru.

Praktické využitie

Krížový spojovník sa osvedčí všade tam, kde je potrebné:

• rozdeliť jeden zdroj signálu do niekoľkých obvodov odberníkov,
• odovzdať potenciál cez skupinu svoriek bez dodatočného káblovania,
• rýchlo zmeniť konfiguráciu spojení pri spustení alebo modifikácii inštalácie,
• vytvárať napájacie zbernice v riadiacich a signalizačných rozdeľovacích skriniach.

Produkt je dodávaný v hromadnom balení 60 ks. - optimálne pre sériovú výstavbu alebo skladovanie náhradných dielov na väčších objektoch.
