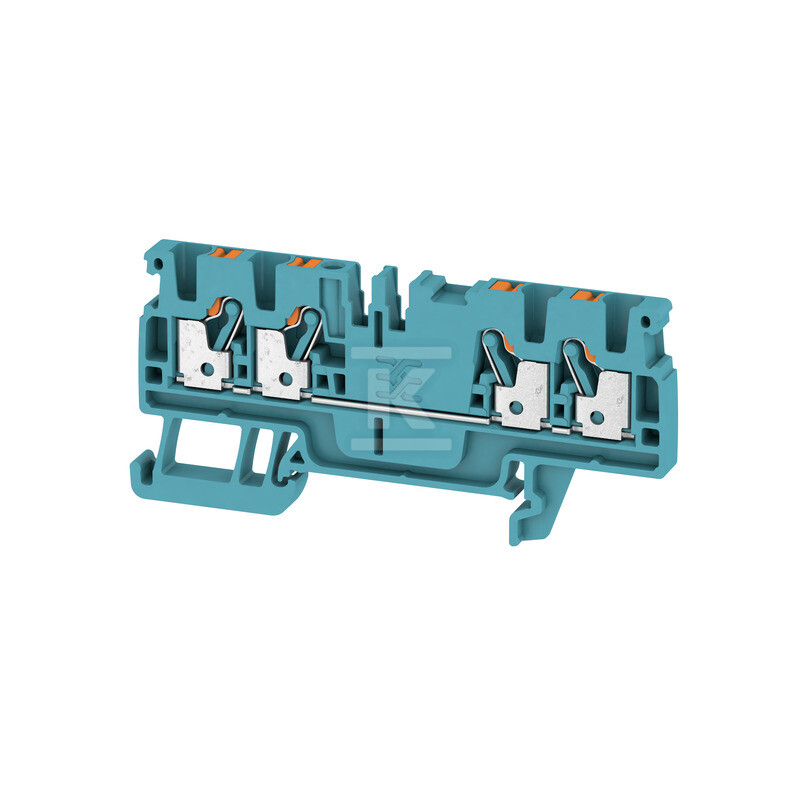

Priechodný svorkový blok, PUSH IN, modrý, 2,5 mm², 24 A, 800 V, počet pripojení: 4, A4C 2.5 BL 1521700000

PUSH IN technológia a mechanická konštrukcia

Priechodný svorkový blok využíva technológiu PUSH IN, ktorá umožňuje rýchle a bez nástrojov pripojenie jednožilových vodičov - stačí zasunúť vodič do svorky a pružinový mechanizmus automaticky zabezpečuje stabilný kontakt. Pre viacžilové vodiče je potrebné stlačiť otváracie tlačidlo pred vložením jadra.

Skrinka je vyrobená z termoplastického materiálu Wemid, čo zaručuje odolnosť voči vysokým pracovným teplotám a vysokú mechanickú pevnosť - potvrdzuje to trieda horľavosti UL94-V0. Vodivé prvky sú vyrobené z kalenej ocele odolnej voči mechanickému zaťaženiu a cínom pokovanej medi, ktorá zabezpečuje nízky prechodový odpor a trvalý elektrický kontakt.

Montáž sa vykonáva na DIN lište TH-35 mm (TS 35) pomocou západky - inštalácia je rýchla a nevyžaduje ďalšie upevňovacie nástroje.

Elektrické parametre a rozsah prevádzky

Menovitý prierez je 2,5 mm² pri menovitom prúde 24 A a menovitom napätí 800 V. Vydržané rázové napätie je 8 kV a prípustný rozsah pracovných teplôt sa pohybuje od −60 do +130 °C.

Rozsah pripájaných vodičov je široký - od AWG 28 (0,14 mm²) do AWG 12 (2,5 mm²) pre jednožilové vodiče a až do 4 mm² pre viacžilové vodiče s dutinkou alebo bez nej. Kontaktný odpor na úrovni 1,33 mΩ znamená minimálne straty energie v spoji.

Certifikáty a schválenia

Výrobok má plný balík medzinárodných schválení:

• IEC 60947-7-1 - norma definujúca požiadavky na svorkovnice,
• UL E60693 / cURus - americké schválenie,
• CE - zhoda s európskymi smernicami,
• ATEX / IECEx - certifikáty na použitie v priestoroch s nebezpečenstvom výbuchu (Ex eb II C Gb, II 2 G D), kde maximálne napätie je 550 V a prúd 21 A.

Blok je tiež v súlade so smernicou RoHS a neobsahuje látky SVHC.

Použitie a kompatibilita

Štyri svorkové body na jednej úrovni umožňujú vedenie jedného potenciálu cez štyri samostatné obvody - typické riešenie v napájacích a riadiacich rozvádzačoch. Požadovaná koncová uzatváracia doska chráni posledný prvok v rade pred náhodným dotknutím sa kontaktov.

Výrobok sa osvedčuje v priemyselných inštaláciách, automatizácii budov a aplikáciách vyžadujúcich certifikáciu ATEX - tam, kde spoľahlivosť elektrického spoja má kritický význam pre bezpečnosť inštalácie.
