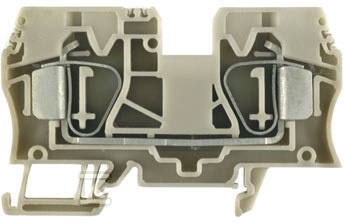

Šinová priechodná svorka ZDU 10 BL 1746760000

Pružinová svorka pre lišty TH-35 - rýchla montáž bez náradia

Prechodový svor Z série umožňuje prepojenie dvoch vodičov v jednom bode. Vďaka pružinovej svorke (Zugfeder) sa inštalácia zjednodušuje na vloženie holého vodiča do otvoru - blokovanie nastáva automaticky tlakom pružiny. Vhodné pre jednovodičové, lánové a viacžilové vodiče s prierezom od 1,5 do 16 mm² (v závislosti od typu). Nevyžaduje tlakové náradie ani pravidelné dotiahnutie, čo eliminuje riziko uvoľnenia spojenia v dôsledku vibrácií alebo zmien teploty.

Elektrické parametre a odolnosť

Menovitý prúd 57 A pri napätí 1000 V AC umožňuje použitie v rozdzielňových obvodoch stredného výkonu - napájajúcich motory, pohony alebo moduly automatizácie. Puzdro z termoplastického materiálu spĺňa triedu hoľavosti UL94 V0, čo znamená samozhasnutie materiálu po odstránení zdroja ohňa. Rozsah prevádzkových teplôt od -50°C do +120°C zabezpečuje, že svorka je vhodná tak v priemyselných chladničkách, ako aj v blízkosti prvkov generujúcich teplo.

Okrem toho má produkt potvrdené protiexplózne vykonanie Ex-e (EEx e) - povolené na použitie v zónach ohrozených výbuchom, kde sa inštalujú elektrické zariadenia s підвиšenou konštrukčnou bezpečnosťou.

Montáž na DIN lištu a kompatibilita

Šírka 10 mm zodpovedá štandardnému rastru pre svorkové lišty série Z Weidmüller. Výška 73,5 mm a hĺbka 49,5 mm zabezpečujú kompatibilitu s montážnym príslušenstvom (krycie platničky, skupinové premostenia) dostupným v ponuke výrobcu.

Poloha pripojenia odhora uľahčuje vedenie vodičov a diagnostiku - každý vodič je viditeľný bez nutnosti demontáže. Modrá farba slúži ako označenie funkcie (často používané pre neutrálne alebo signálne vodiče) a krycia platnička je potrebná na správne uzavretie svorkovej série.

Produkt je určený pre inštaláciu s meďovými vodičmi.
