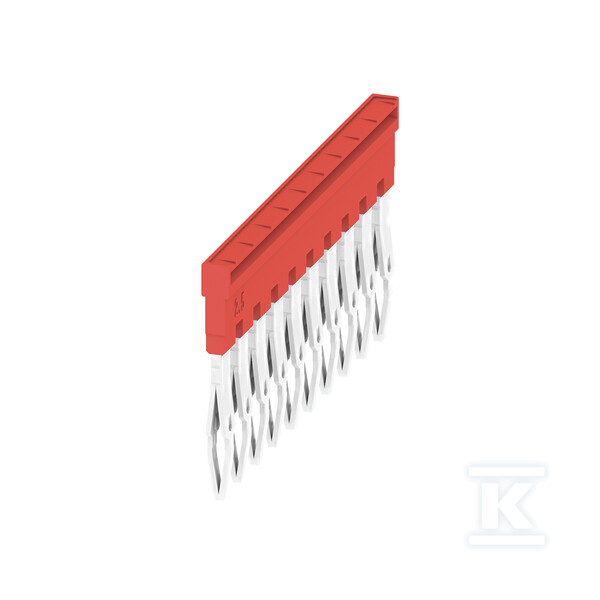

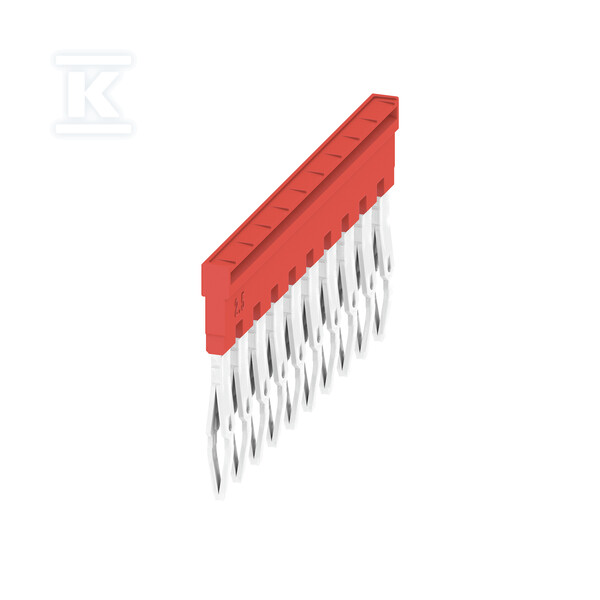

Spojovací svorka (terminál), plug-in, červená, 24 A, Počet pólov: 10, Rozstup v mm: 5,10, Izolované: Áno, Šírka: 48,7 mm, ZQV 2.5N/10 RD 2108910000

Prepojovací mostík ZQV 2.5N/10 RD slúži na distribúciu alebo násobenie elektrického potenciálu medzi susednými svorkami na lištu – umožňuje prepojiť niekoľko svoriek do jedného spoločného obvodu bez potreby inštalácie dodatočných vodičov. Stačí vložiť mostík do svoriek, aby sa signál alebo napätie rozdelilo na viac odbiorníkov.

Určenie a kompatibilita

Určený na spoluprácu s modulárnymi svorkami na lištu Weidmüller zo série A s nominálnym prierezom 2.5 mm². Plug-in montáž umožňuje rýchle a bezproblémové nasadenie a demontáž mostíka bez použitia náradia – čo je užitočné pri servisných prácach a modifikáciách rozdzielni.

Vďaka desiatim pólom je možné súčasne prepojiť desať susediacich svoriek. Výrobca však upozorňuje, že z dôvodu stability a teploty je prípustné odlamnutie maximálne 60 % kontaktných prvkov. Je vhodné mať to na pamäti pri navrhovaní prepojení.

Elektrické a mechanické parametre

Mostík zabezpečuje nominálny pracovný prúd 24 A a nominálne napätie 400 V. Izolácia je vyrobená z plastu Wemid klasifikovaného ako UL 94 V-0 – materiál je samozhasínajúci a ťažko zapaliteľný.

Geometrické dimenzie: | Parametre | Hodnota | |---|---| | Počet pólov | 10 | | Raster | 5.10 mm | | Šírka | 48.7 mm | | Dĺžka | 24.7 mm | | Výška | 2.8 mm | | Hmotnosť | ~5.83 g |

Červená izolácia nielen uľahčuje identifikáciu signálovej dráhy v rozdzielni, ale plní aj ochrannú funkciu – mostík je chránený pred dotykom, čo spĺňa požiadavky na bezpečnosť obsluhy.

Pracovné podmienky a certifikáty

Teplota nepretržitej prevádzky sa pohybuje v rozsahu od -60 °C do +130 °C, čo umožňuje použitie v chladných priemyselných halách aj v prostredí s zvýšenou teplotou. Teplota skladovania: od -25 °C do +55 °C, teplota okolia počas prevádzky: od -5 °C do +40 °C.

Mostík má certifikát Ex-e (potvrdené protiexplozívne prevedenie) – môže sa používať v zónach ohrozených výbuchom, kde sú vyžadované komponenty s zvýšenou mierou bezpečnosti.

Produkt je v súlade s диреktívou RoHS – neobsahuje látky SVHC nad 0.1 % hmotnosti.

Obchodná jednotka obsahuje 20 kusov.
