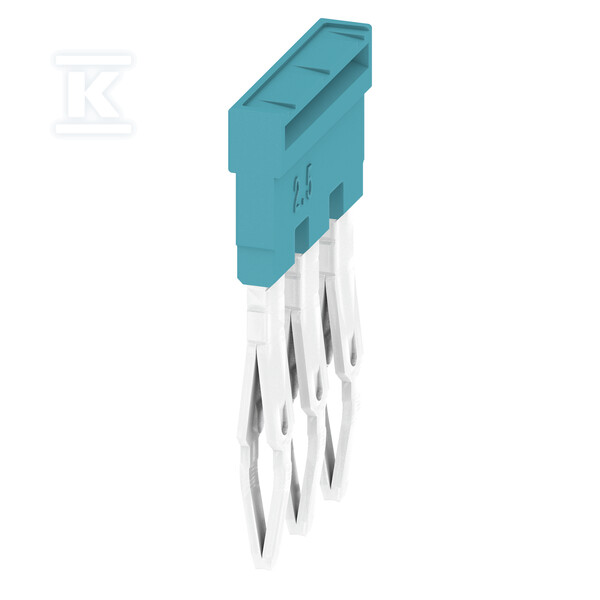

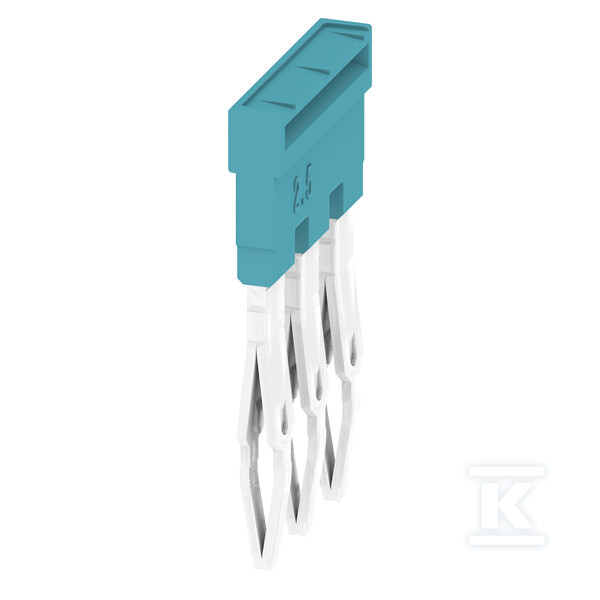

Spojovací svorka (terminál), plug-in, modrá, 24 A, Počet pólov: 3, Rozstup v mm: 5.10, Izolované: Áno, Šírka: 13 mm, ZQV 2.5N/3 BL 1527770000

Prepojka priečny na distribúciu potenciálov v ovládacích skriniach

Spojka krosovacia typu ZQV 2.5N/3 BL umožňuje rýchle prepojenie troch svorkov v jednej línii - bez nutnosti použitia individuálnych prepojok alebo dodatočných vodičov. Stačí vložiť prepojku do príslušných zásuviek na svorkovnici, aby sa prepojil signál alebo rozdelil potenciál medzi susedné prvky obvodu.

Verzia modrá tejto prepojky je obzvlášť užitočná pri výstavbe inštalácií vyžadujúcich rozdelenie funkčných obvodov - napríklad pri vytváraní signálnych skupín, distribúcii pomocného napätia alebo pri organizácii káblovania v rozdeľovacích skriniach priemyselnej automatizácie.

Konštrukcia a spôsob montáže

Prepojka je vyrobená ako vkladací (plug-in) element, čo znamená bleskovú inštaláciu - stačí jeden pohyb rukou, bez nástrojov a bez uvoľňovania skrutiek. Vkladá sa priamo do spojovacích zásuviek svorkov zo série A (A-series), pričom ponúka rozstup 5,1 mm prispôsobený štandardným svorkovniciam tohto systému.

Konštrukcia zabezpečuje ochranu pred dotykom (finger-safe), takže prepojku možno montovať aj vtedy, keď je skriňa pod napätím - čo je dôležité pri servisných prácach a rozširovaní inštalácie.

Pracovné parametre a wykonanie

Nominálny prúd 24 A umožňuje prenos dostatočného výkonu pre väčšinu ovládacích a signálnych obvodov bežných v priemyselných aplikáciách - od jednoduchých PLC obvodov až po rozsiahlejšie systémy automatizácie.

Izolované puzdro chráni pred náhodným skratom medzi susednými spojovacím cestami. Prepojka má potvrdené protievýbuchové wykonanie Ex-e, čo znamená súlad s požiadavkami pre zóny ohrozené výbuchom - možno ju používať v priemyselných inštaláciách podliehajúcich smernici ATEX.

Celková šírka je 13 mm, takže trojpólová prepojka zaberá minimálnu plochu na DIN lište.

Výhody pre inštalatéra a koncového používateľa

• Rýchla montáž bez nástrojov - eliminácia časovo náročného dotahovania skrutkových prepojok sa prenáša do menšieho počtu operácií a menšieho počtu bodov potenciálnej poruchy.
• Flexibilita konfigurácie - tri cesty umožňujú výstavbu základných spojovacích skupín; séria ZQV zahŕňa aj verzie od 2 až po 50 pólov, takže je ľahké vybrať prepojku podľa rozsahu projektu.
• Trvalé elektrické spojenie - vkladacie kontakty udržiavajú kontakt aj pri vibráciách typických pre priemyselné prostredie.
• Modrá farba ako funkčné označenie - uľahčuje identifikáciu obvodov počas diagnostiky a údržby rozdeľovacieho zariadenia.

Prepojka priečny ZQV sa osvedčuje tak pri pôvodnom nastavení rozdeľovacieho zariadenia, ako aj pri jeho neskoršom rozširovaní - stačí pridať ďalšiu prepojku alebo zmeniť jej konfiguráciu bez zásahu do existujúcich skrutkových spojení.
