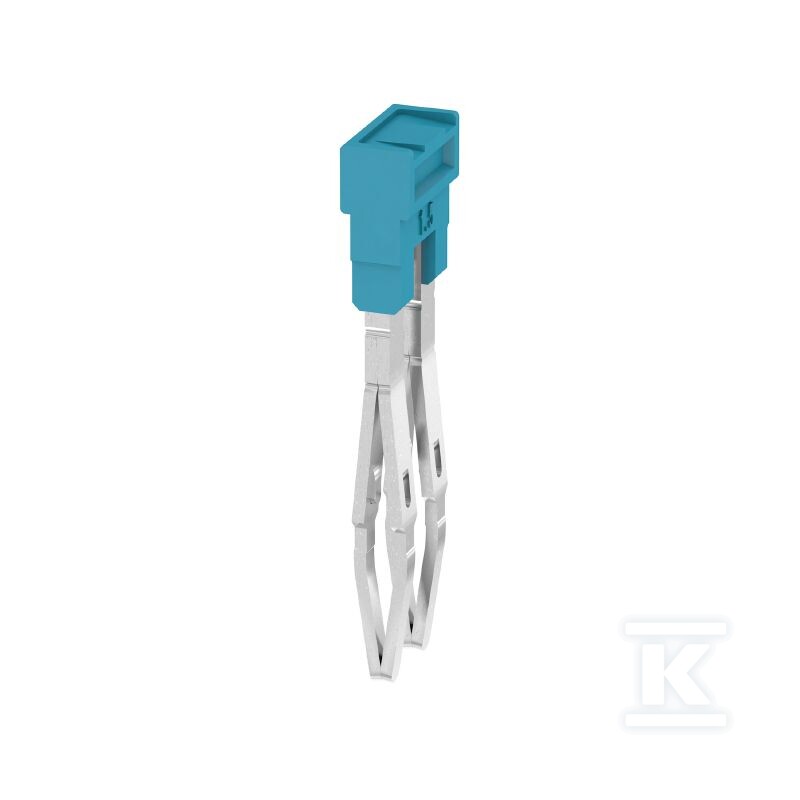

Spojovací terminál, plug-in, modrý, 17,5 A, Počet pólov: 2, Raster v mm: 3,50, Izolovaný: Áno, Šírka: 5,5 mm, ZQV 1.5N/2 BL 1985530000

Kompatibilita so systémami svorkov Weidmüller

Prepojovací svorka ZQV 1.5N/2 BL slúži na realizáciu krížových prepojení medzi pólmi v svorkovnicách - umožňuje rozdeľovanie potenciálov, prenos signálov a budovanie distribučných zberníc bez potreby použitia dodatočných vodičov. Vsuvný (plugged) spôsob montáže umožňuje rýchlu inštaláciu a demontáž bez náradia, čo urýchľuje inštalačné a servisné práce.

Produkt je určený na spoluprácu so svorkovnicami radu Klippon Connect A (s technológiou PUSH IN) a Klippon Z. Rad ZQV zahŕňa varianty od 2 až až po 50 polí s prierezmi od 1,5 do 10 mm² - dostupné sú v modrej, oranžovej a červenej farbe, čo umožňuje logické označovanie skupín prepojení už v štádiu navrhovania rozdzielni.

Rozstup 3,50 mm zabezpečuje kompaktné usporiadanie na DIN lište, pričom dvojpolová konštrukcia sa výborne hodí na vytváranie potenciálových premostení medzi susednými svorkami - napríklad pri rozdeľovaní riadiaceho napätia alebo pri výstavbe jednoduchých signalizačných obvodov.

Materiály a wykonanie

Telo je vyrobené z plastu Wemid - vlastného materiálu spoločnosti Weidmüller s vysokou tepelnou a mechanickou odolnosťou. Klasifikácia horľability UL94 V-0 znamená, že materiál po odstránení zdroja plameňa sám zhasne - čo je dôležité v priemyselných aplikáciách, kde sa vyžaduje dodržiavanie prísnych noriem požiarnej bezpečnosti.

Rozmery krytu sú 5,5 × 21,9 × 2,8 mm (šírka × výška × hĺbka) a čistá hmotnosť je len 0,563 g, takže svorka mechanicky nezaťažuje citlivé svorkovnice ani DIN lištu.

Izolovaná konštrukcia chráni pred náhodným skratom medzi susednými pólmi - čo je obzvlášť dôležité pri vedení viacerých signálov v jednej rozdzielni.

Pracovné parametre a normy

Menovitý nepretržitý prúd 17,5 A umožňuje použitie v obvodoch nízkonapäťového riadenia (24 V DC / AC), ako aj v ľahších napájacích obvodoch realizovaných svorkovnicami radu A s prirezom až do 1,5 mm².

Produkt spĺňa smernicu RoHS - je bez olova, kadmia a iných látok podliehajúcich obmedzeniam. Neobsahuje látky SVHC (vysoko koncentrované látky vzbudzujúce osobitné obavy) podľa aktuálneho zoznamu REACH. Kraj pôvodu: Nemecko.
