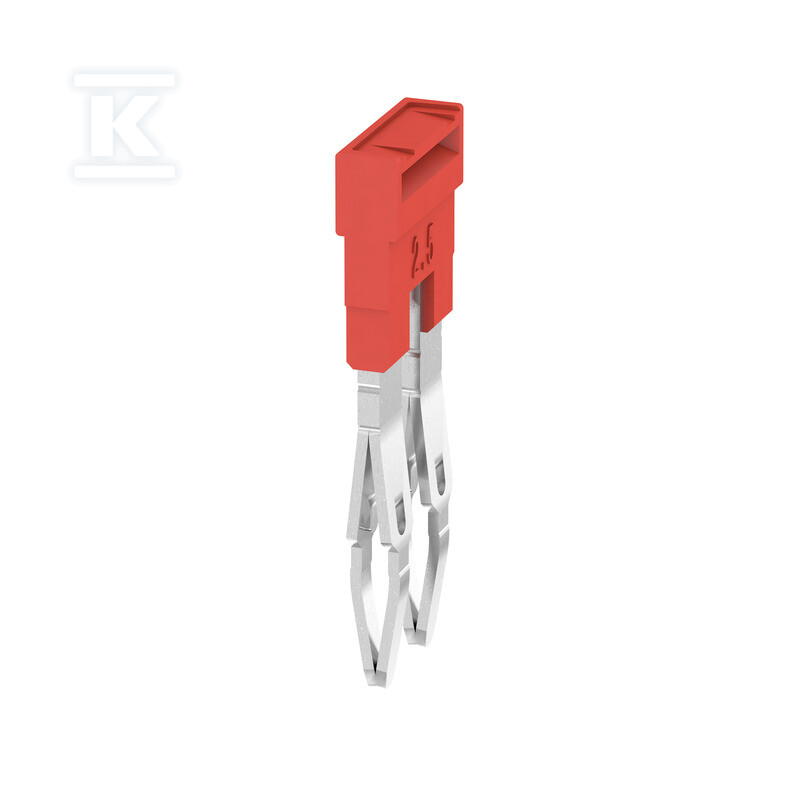

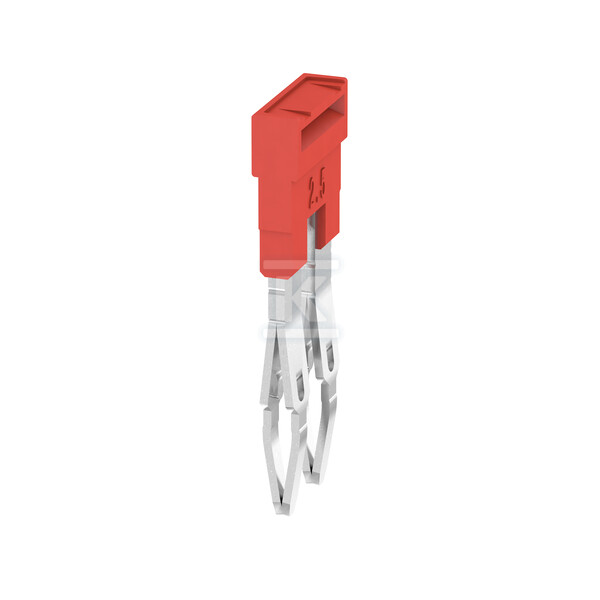

Spojovací terminál (svorka), plug-in, červený, 24 A, Počet pólov: 2, Raster v mm: 5.10, Izolovaný: Áno, Šírka: 7.9 mm, ZQV 2.5N/2 RD 2108470000

Použitie v elektrických inštaláciách

Prepojovací konektor typu ZQV 2.5N/2 slúži na vytváranie prepojovacích spojení medzi priechodnými svorkovými lištami - umožňujúc rozdelenie potenciálu alebo prenos signálu bez nutnosti individuálneho zapojenia každej svorky. V praxi to znamená rýchlejšiu montáž a čistejšie usporiadanie spojení v riadiacich rozvádzačoch a skrinkách priemyselnej automatizácie.

Vďaka dvom prepojeným konektorom je možné spojiť dva susedné svorky v jednom pracovnom úkone - riešenie obzvlášť užitočné pri zdvojení vstupných signálov do viacerých zariadení alebo pri budovaní spoločných zberníc nulového vedenia a napájania. Rozstup 5,1 mm a zásuvný spôsob montáže zabezpečujú prispôsobenie štandardným priechodným svorkovým lištám. Celková šírka 7,9 mm zodpovedá presne rozstupu dvoch pólov - konektor nevyčnieva za obrys svoriek ani nevyžaduje ďalšie rozpěračky.

Konštrukcia a bezpečnosť

Puzdro vyrobené z izolačného materiálu klasifikuje zariadenie ako plne izolované. Ochrana pred dotykom (ochrana prstov) znamená, že aj pri obsluhe pod napätím je riziko náhodného kontaktu s vodivými prvkami eliminované - dôležitá vlastnosť pri servisných a spúšťacích prácach.

Výrobca potvrdil zhodu s požiadavkami kategórie Ex-e (ochrana pred vzostupom teploty v zónach s nebezpečenstvom výbuchu), čo znamená možnosť použitia v inštaláciách podliehajúcich smernici ATEX. Menovitý prúd 24 A umožňuje prenos dostatočného výkonu pre väčšinu obvodov riadenia nízkeho napätia - od snímačov a relé až po komunikačné moduly a signalizačné obvody. Červené farebné označenie uľahčuje identifikáciu signálových tratí na pozadí ostatných funkčných spojení v rozvádzači.

Montáž a prevádzka

Zásuvný systém upevnenia eliminuje potrebu použitia nástrojov - prepojenie sa vykonáva zasunutím konektora na svorkovú lištu až do kliknutia poistky. To umožňuje rýchlu reorganizáciu konfigurácie bez zásahu do zapojenia ostatných obvodov.

Rýchla montáž bez nástrojov sa premietá do úspory času pri veľkých inštaláciách s viacerými svorkami a izolácia chráni pred náhodným elektrickým zásahom počas práce pod napätím.
