Svorka na DIN lištu priechodová ZDU 6 BL 1608630000

Riešenie pre náročné elektrické inštalácie

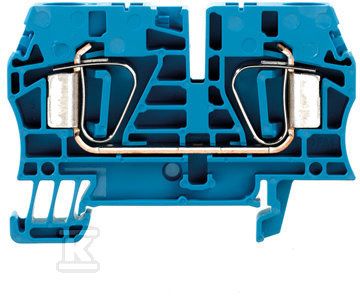

Priechodová svorka na lištu radu ZDU značky Weidmüller je komponent určený na profesionálne použitie v priemyselných rozdeľovacích skriniach a inštaláciách vyžadujúcich spojiteľné elektrické spojenie. Konštrukcia založená na technológii svorky typu tension clamp eliminuje potrebu dotiahnutia skrutiek – vodič stačí vložiť do otvoru, kde ho pružina automaticky prichytí a udržiava stály tlak aj pri vibráciách alebo zmenách teploty.

Puzdro vyrobené z termoplastického materiálu Wemid poskytuje vysokú dielektrickú odolnosť a spĺňa triedu hoľnosti UL94 V-0, čo znamená samohašenie materiálu po ustaní pôsobenia zdroja ohňa – dôležitá vlastnosť v kontexte protipožiarnej bezpečnosti inštalácie.

Pracovné parametre a zaťažiteľnosť

Zariadenie pracuje s nominálnym prúdom 41 A pri napätí 800 V AC/DC. Výrobca dovoľuje aj dočasné zaťaženie vodiča až do 57 A, čo poskytuje rezervu pri krátkodobých preťaženiach.

Rozsah obsługovaných prierezov zahŕňa jednovodiče od 0,22 do 10 mm² a viacdrôtové vodiče (s lisovacím krúžkom/koncovkou alebo bez) od 0,5 do 6 mm². Táto flexibilita umožňuje používať jeden typ svorky v ovládacích aj napájacích obvodoch.

Certifikáty ATEX, IECEx a trhové certifikáty

Protiexplózne wykonanie Ex-e (EEx e) potvrdené certifikátmi ATEX (DEMKO15ATEX1467U) a IECEx (IECEXULD15.0008U) umožňuje inštaláciu v zónach ohrozených výbuchom plynov a prachu. Označenie II 2 G D definuje rozsah prípustných zón.

Na americkom trhu má produkt certifikát cURus (E60693), na kanadskom - CSA (200039-1152892). Pre morské aplikácie je dostupný certifikát Lloyd's Register a pre železničné - potvrdenie zhody EN 45545-2.

Maximálne parametre vo verzii ATEX sú 550 V a 39 A pri priereze vodiča do 10 mm².

Montáž na lištu TH-35

Svorka o šírke 8,1 mm sa montuje na DIN lištu TH-35 (TS 35) zo zasunutia – zámok automaticky zablokuje polohu. Výška korpusu je 65 mm, hĺbka 45 mm.

Na uzavretie série svoriek je potrebná uzatváracia platinka (napr. ZAP/TW 5 BL). Rozšírenie inštalácie o premostenie potenciálov je možné vďaka izolovaným premostovacím mostíkom radu ZQV (prúd 41 A).

Rozsah prevádzkových teplôt od -50°C do +120°C umožňuje inštaláciu v priemyselných chladničkách aj v blízkosti zdrojov tepla generovaných riadiacimi jednotkami alebo pohonmi.
