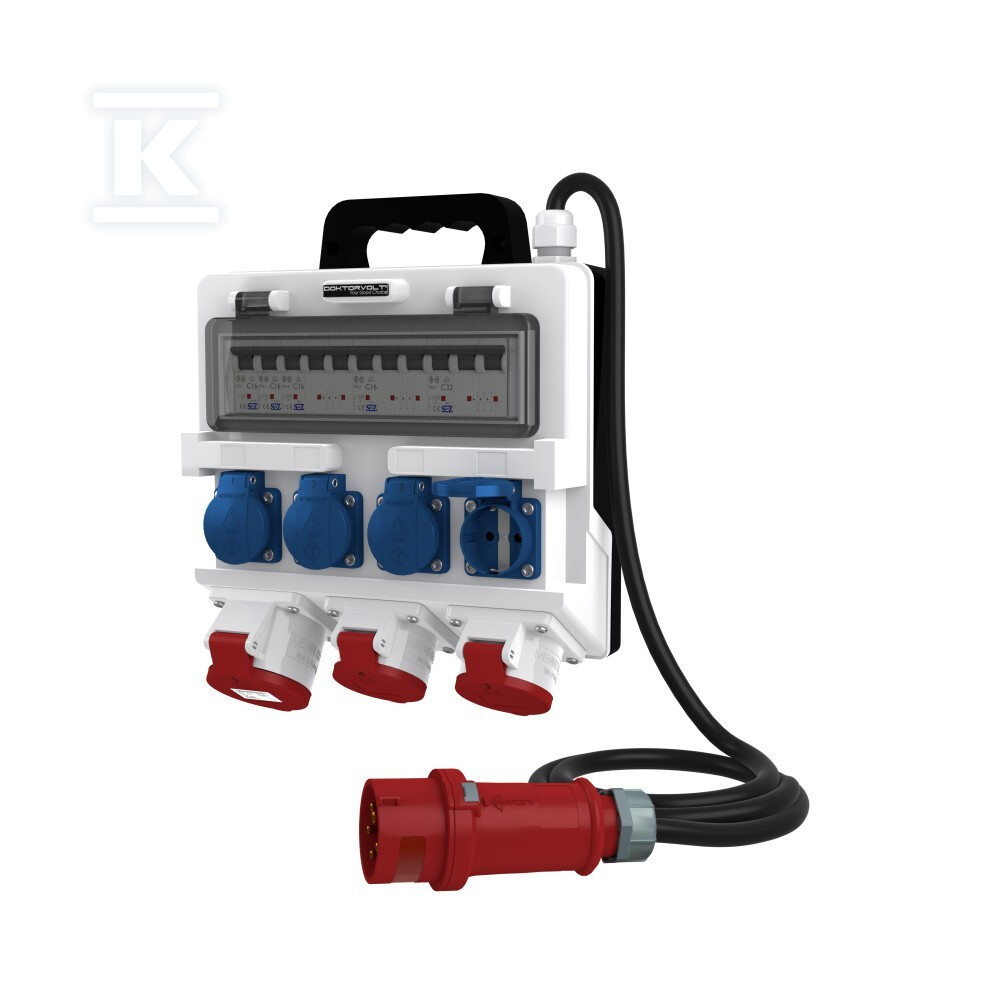

Građevinski razvodni orman sa kablom TR-S SKH 32A 2x16A 4x230V Schuko 4753 DV-4753-D

Profesionalno napajanje na gradilištu i na terenu

Građevinski razvodni ormar sa kablom TR-S SKH je kompletno rešenje za privremeno razdeljivanje električne energije u uslovima gde standardne instalacije nisu dostupne ili još uvek ne postoje. Uređaj obezbeđuje struju jačine 32 A pri naponu 230/400 V, istovremeno opslužujući jednofazne i trofazne potrošače - od električnog alata do industrijskih mašina.

Kućište izrađeno od tehnopolimera osigurava otpornost na udarce i atmosferske uslove. Prednja ploča u sivoj boji RAL 7035 je izdržljiva zahvaljujući sloju polikarbonata, a celina radi u stepenu zaštite IP44. Dimenzije 350 × 280 × 130 mm i ručka za transport olakšavaju prenošenje između radnih mesta. Vijci od nerđajućeg čelika i EPDM zaptivka dodatno štite unutrašnjost od vlage i prašine.

Konfiguracija utičnica i zaštitna aparatura

Na unutrašnjosti se nalaze četiri Schuko utičnice (230 V, IP54) namenjene za ručni alat, radno osvetljenje ili punjače. Njihov viši stepen zaštite omogućava njihovu upotrebu bliže mokrim zonama - npr. pored mešalica za beton ili mašina za pranje pod pritiskom.

Za uređaje sa većom potrošnjom predviđene su CEE industrijske utičnice koje proizvodi specijalizovani proizvođač električne opreme:

• jedna 400 V / 32 A (crveni tip) - za aparate za zavarivanje, kompresore, mešalice za beton,
• dve 400 V / 16 A - za manje trofazne mašine.

Svaka utičnica ima sopstveni automatski prekidač - za Schuko struje to su dve jedinice C16, a za industrijske utičnice odgovaraju C32 i C16. Sve rade sa strujom kratkog spoja do 10 kA, što garantuje efikasno isključivanje čak i pri jakim kratkim spojevima. Trofazna sabirnica 3F /11M /12 mm² ravnomerno raspoređuje snagu između faza.

Unutrašnje ožičenje i povezivanje

Razvodni ormar se isporučuje potpuno ožičen - kontrolni kablovi H07V-K (žuto-zeleni, crni i plavi provod) poprečnog preseka 2,5-4 mm² su već povezani sa sabirnicom i utičnicama. Priključni kabl H07RN-F 5×4 mm² dužine oko jednog metra završava se CEE ProTOP utikačem (32 A /5-pin / IP44). U setu se nalazi i PG-21 prenosnik koji omogućava uvođenje dodatnog provoda - npr. za produženje strujnog kola na veću udaljenost.

RDF parametar na nivou 0,8 informiše o dozvoljenom kontinuiranom opterećenju u odnosu na maksimalnu snagu - razvodni ormar može raditi duže vreme bez pregrevanja.

Usklađenost sa standardima i kvalitet proizvođača

Uređaj ispunjava zahteve direktive CE, standarda IEC 61008-1, EN 61008-1, PN-EN-61008-1, VDE sertifikata za automatske prekidače i konstruktivnog standarda IEC 61439 koji se odnosi na industrijske razvodne ormare. Proizvođač je implementirao sistem upravljanja kvalitetom sertifikovan od strane TÜV SÜD prema standardu ISO 9001:2015.

Sistem Schuko utičnica omogućava povezivanje bilo kojih uređaja sa standardnim evropskim utikačem bez adaptera.
