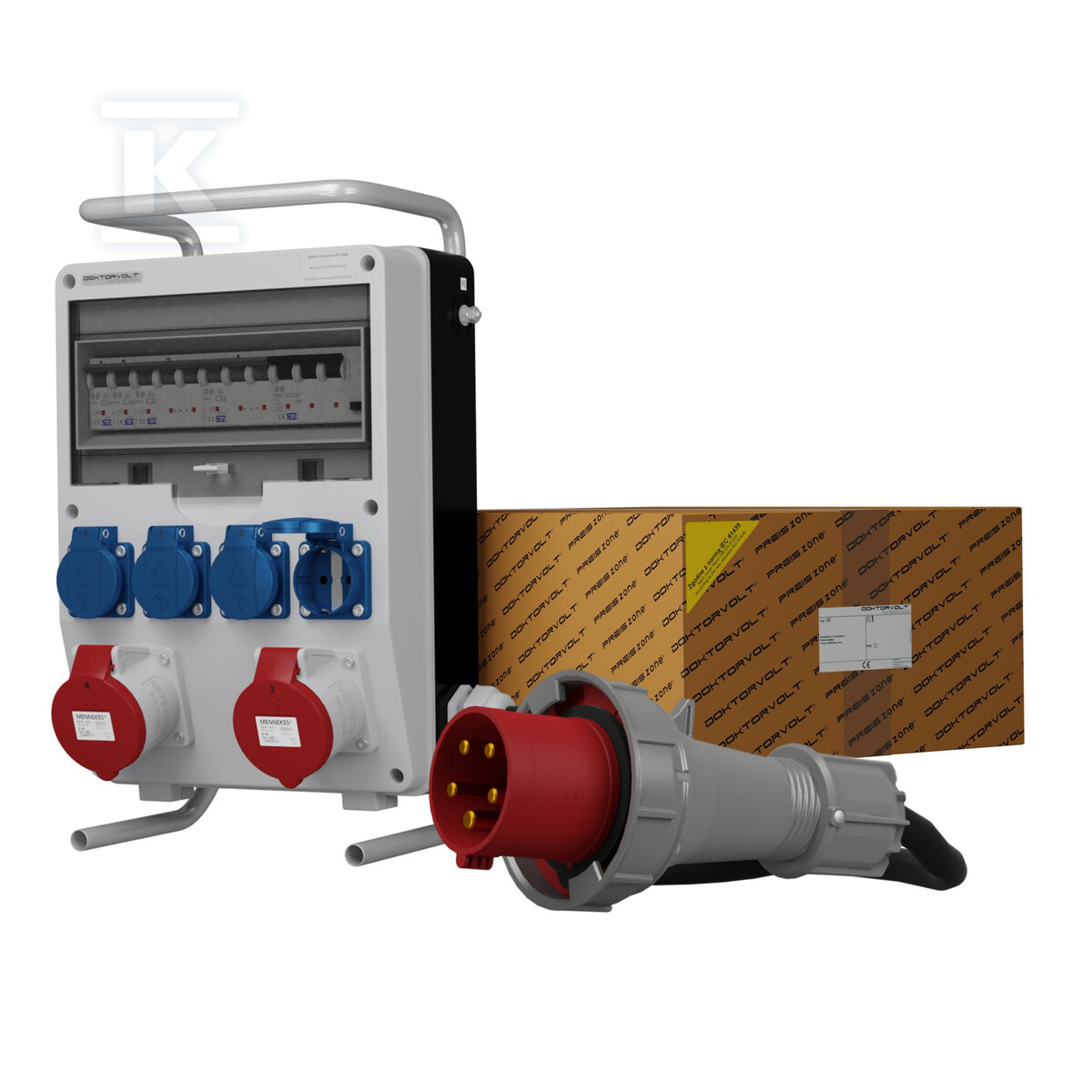

Građevinski razvodni ormar na postolju sa TD-S/FI SKHU kablom 2x32A 4x230V Schuko Doktorvolt 0182 DV-0182-D

Mobilno napajanje na gradilištu i ne samo tam

Građevinska razvodna tabla TD-S/FI SKHU je kompletno rešenje za distribuciju električne energije u privremenim uslovima - na gradilištima, u radionicama, garažama ili tokom događaja na otvorenom. Uređaj se isporučuje kao jedinica spremna za rad: potrebno je samo povezati priključni kabl sa izvorom napajanja.

Konstrukcija se zasniva na nadgradnoj kutiji od tehnopolimera (prednja strana u sivoj boji RAL 7035) i vratima od polikarbonata. Dimenzije same kutije su 360 × 250 × 185 mm, a nakon montaže na aluminijskom postolju sa ručkom - 495 × 250 × 185 mm. Stepen zaštite kućišta je IP44; zaptivka je izrađena od EPDM gume, a vijci od nerđajućeg čelika. U setu se nalazi kablovski dławljenik PG-29.

Utičnice i ožičenje

Na prednjoj strani razvodne table montirane su:

• 4 jednofazne utičnice tipa Schuko (nemački standard) - 230 V / 16 A, IP54 - brenda Mennekes,
• 2 industrijske utičnice trofazne - 400 V / 32 A / 5P, IP44 - takođe Mennekes (Tip 3451).

Unutrašnje ožičenje je izrađeno kontrolnim provodnicima H07V-K poprečnika 2,5-10 mm² u bojama u skladu sa normom (plava - neutralna, žuto-zelena - zaštitna). Priključni kabl je H07RN-F 5×10 mm² dužine oko 1 metra, završen CEE utikačem 63 A / 5P / 400 V / IP67. Sabirnica je model 3F / 11M / 12 mm² sa kompletom čepova.

Električna zaštita

Za zaštitu od indirektnog dodira odgovoran je diferencijalni prekidač Tip A sa parametrima 63 A / 30 mA / 4P. Svaka utičnica dodatno ima sopstveni strujni osigurač:

Utičnice	Prekidač	Parametri
Schuko (230 V)	C16	jednobopolni, 10 kA
Industrijske (400 V)	C32	tropolni, 10 kA

Struja kratkog spoja ne prelazi 10 kA, a koeficijent RDF iznosi 0,7.

Usklađenost i sertifikati

Razvodna tabla ispunjava zahteve normi: CE, CEI-23-48/49, IEC/EN 61439. Proizvođač je implementirao sistem upravljanja kvalitetom sertifikovan od strane TÜV SÜD prema ISO 9001:2015. Nazivni napon kućišta iznosi do 1000 V AC.
