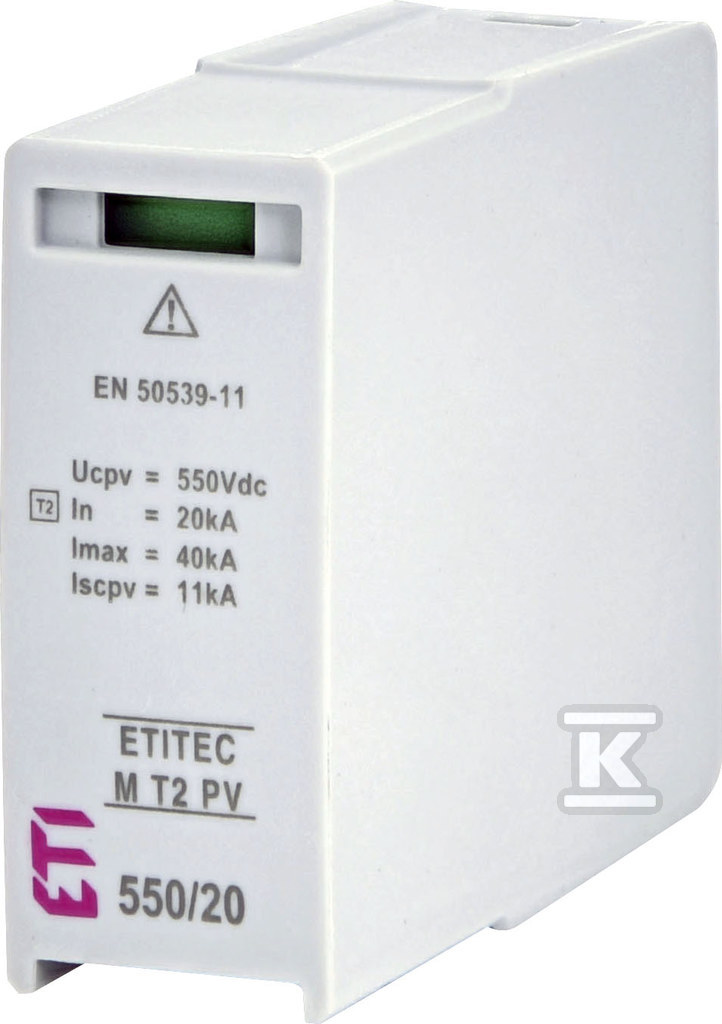

Zamenljivi modul za ograničavač prenapona Tip 2 (kl.C) za PV sisteme modula M T2 PV 550/20 002440523

Zaštita fotovoltaičkih instalacija – zamenski modul za limiter prenapona

Ovaj zamenski modul, sa kataloškim brojem 002440523, je ključni element sistema zaštite od prenapona u fotovoltaičkim instalacijama. Namenjen za saradnju sa limiterima prenapona tipa T2, obezbeđuje efikasnu zaštitu PV modula od posledica indirektnih udara munje i prenapona usled uključenja. Ovo rešenje je namenjeno kako instalaterima, tako i krajnjim korisnicima koji žele da zaštite svoju investiciju u solarnu energiju.

Konstrukcija i primena

Modul M T2 PV 550/20 je dizajniran posebno imajući u vidu specifične zahteve fotovoltaičkih instalacija. Koristi varistorsku tehnologiju, koja efikasno prigušuje prenapone, štiteći osetljive komponente sistema. Y raspored, unutar modula, sastoji se od tri varistora, od kojih je svaki zaštićen nezavisnim termičkim isključenjem. Ovo rešenje obezbeđuje dodatnu sigurnost i pouzdanost u slučaju prenapona visoke energije. Ovaj modul je idealan za objekte bez spoljne instalacije gromobrana, gde je zaštita od prenapona posebno važna.

Ključne karakteristike i prednosti

• Efikasna zaštita: Štiti fotovoltaičke module od oštećenja uzrokovanih atmosferskim i preklopnim prenaponom.
• Y raspored sa termičkim isključenjem: Povećava sigurnost i pouzdanost u ekstremnim uslovima. Svaki varistor ima sopstveno termičko isključenje koje će se aktivirati ako se prekorače dopušteni parametri.
• Varistorska tehnologija: Obezbeđuje brzu i efikasnu reakciju na prenapone.
• Nominalna struja pražnjenja 20kA (8/20μs): Omogućava zaštitu od značajnih skokova napona. Maksimalna struja pražnjenja je do 40kA (8/20μs).
• Nominalni upravljački napon (Us): 500-550 V AC i 20 V DC – omogućava široku primenu u različitim konfiguracijama fotovoltaičkih instalacija.
• Montaža na podlogu: Olakšava instalaciju i zamenu modula (veličina 1 modul).
• Stepen zaštite IP20: Obezbeđuje osnovnu zaštitu od dodira i prljavštine.
• Težina: Niska težina (0.071 kg) olakšava transport i montažu.

Nominalna struja pražnjenja je 20 kA (8/20 μs), a maksimalna struja pražnjenja dostiže do 40 kA (8/20 μs). Modul radi na nominalnom upravljačkom naponu Us od 500 do 550 V AC i 20 V DC, što obezbeđuje njegovu svestranost. Stepen zaštite IP20 garantuje osnovnu zaštitu od dodira i prljavštine, a varistorska tehnologija obezbeđuje brzu reakciju na prenapone.

Modul M T2 PV 550/20 je investicija u dugotrajan i siguran rad vaše fotovoltaičke instalacije. Obezbeđuje mir uma znajući da su vaši paneli zaštićeni od potencijalnih oštećenja uzrokovanih nepredviđenim električnim događajima.
