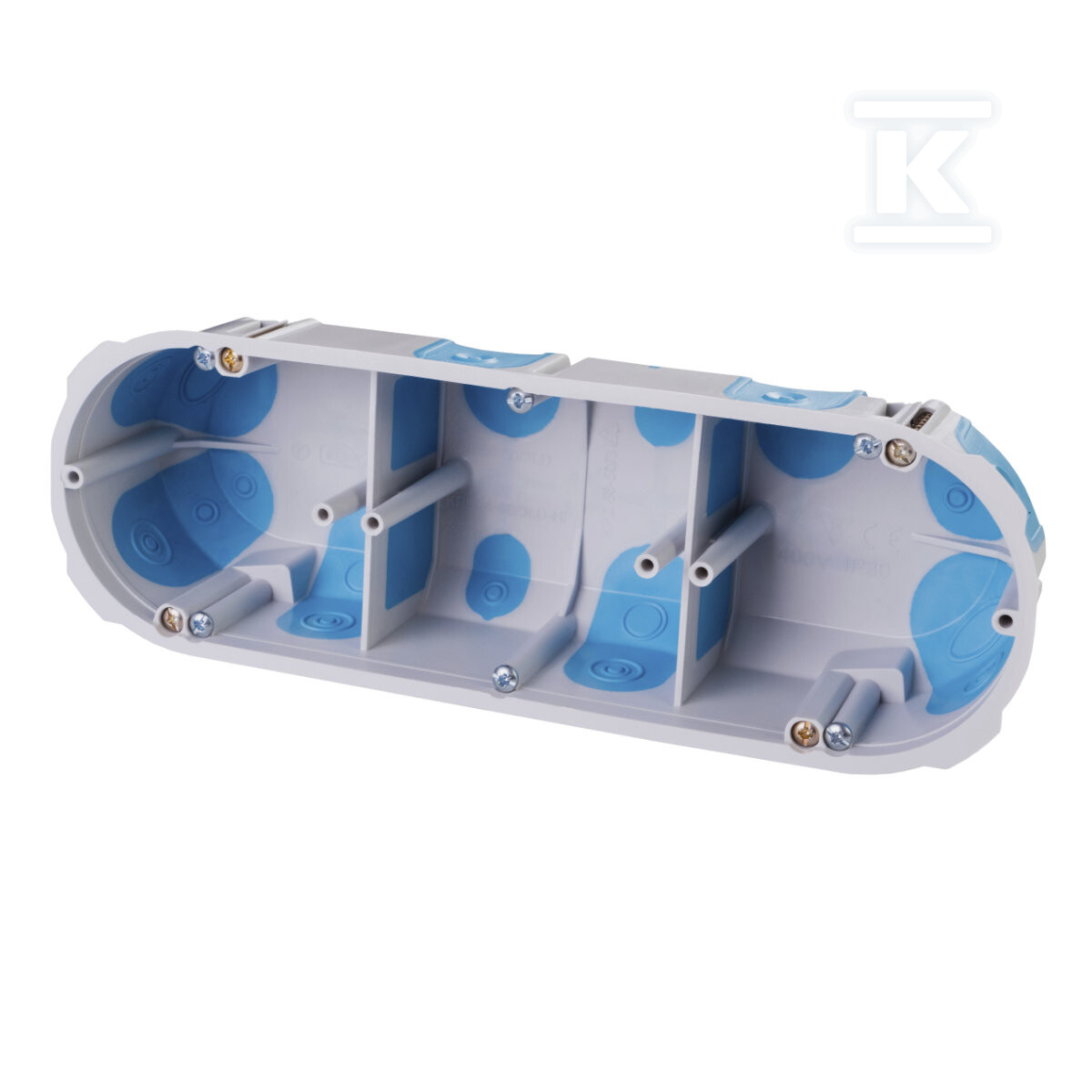

MONTAŽNA KUTIJA KPL 64-50/3LD HF KA SZA KPL 64-50/3LD HF_KA

Trostruka elektroinstalaciona kutija za pregradne zidove

Trostruka elektroinstalaciona kutija KPL 64-50/3LD HF_KA namenjena je za ugradnju u pregradne zidove sa povećanim akustičnim zahtevima. Proizvod je razvijen za moderne instalacije u niskoenergetskim i pasivnim zgradama.

Kutija se posebno koristi u zvučno izolacionim zidovima sa prigušivanjem do 69 dB. Zahvaljujući fleksibilnim membranama za prolaz, omogućava se vođenje kablova i elektroinstalacionih cevi bez narušavanja vazdušne nepropusnosti pregrade.

Konstrukcija i materijali

Kućište kutije izrađeno je od bezhalogenovog PVC plastičnog materijala. Materijal se odlikuje svojstvima samogasivanja i otpornošću na temperature u opsegu od -5°C do +60°C.

Posebna pažnja posvećena je ulaznom sistemu - 10 membranastih otvora izrađenih od fleksibilnog materijala omogućava precizno uvođenje provodnika prečnika 6-10 mm i cevi prečnika 25 mm. Svaki otvor poseduje unapred oblikovanu membranu koju treba probiti pre instalacije kabla, što garantuje očuvanje vazdušne nepropusnosti čak i nakon montaže provodnika.

Konstrukcija uključuje i 12 neregulacionih držača za pričvršćivanje električne opreme, kao i tri šiljka na spoljašnjoj strani dna koji služe za precizno označavanje tačaka bušenja montažnih otvora.

Radni parametri i sistem montaže

Kutija je dizajnirana za rad pod nominalnim naponom do 400V i maksimalnom strujom od 16A. Unutrašnja dubina od 50 mm obezbeđuje dovoljan prostor za moderne elemente električne opreme i komforno vođenje kablova.

Sistem montaže se zasniva na dva seta vijaka:

• Montažni vijci sa dvostrukim samoreznim navojem za pričvršćivanje kutije u otvor gipsano-kartonske ploče,
• Instrumentalni vijci skriveni ispod ivice kućišta, namenjeni za pričvršćivanje elemenata opreme.

Montaža ne zahteva proširivanje ivice otvora - karakteristični rub omogućava stabilno postavljanje čak i kod neprecizno izvedenih otvora. Vijci su opremljeni plastičnim vodećim nogicama koje osiguravaju precizno pozicioniranje elementa.

Usklađenost sa normama i sertifikacija

Proizvod ispunjava zahteve norme ČSN EN 60670-1 i njene najnovije edicije ČSN EN IEC 60670-1 ed.2:21, što potvrđuje njegovu usklađenost sa evropskim standardima bezbednosti elektroinstalacija. Kutija je uspešno prošla test otpornosti na širenje plamena i ispit žarenjem (glow-wire test).

Materijal kućišta je klasifikovan u klasu reakcije na vatru A1-F, što omogućava upotrebu kako u nezapaljivim, tako i u zapaljivim materijalima prema aktuelnoj građevinskoj klasifikaciji. Bezhalogenov sastav materijala eliminiše emisiju toksičnih gasova tokom požara.

Stepen zaštite IP30 obezbeđen je odgovarajućim odabirom opreme ili poklopca sa istom ili višom klasom nepropusnosti - što je važan aspekt za očuvanje parametara zaštite celog instalacionog sistema.

Kutija, zaštićena evropskim industrijskim modelom, potiče od kompanije KOPOS, češkog proizvođača elektroinstalacionih materijala.
